Description

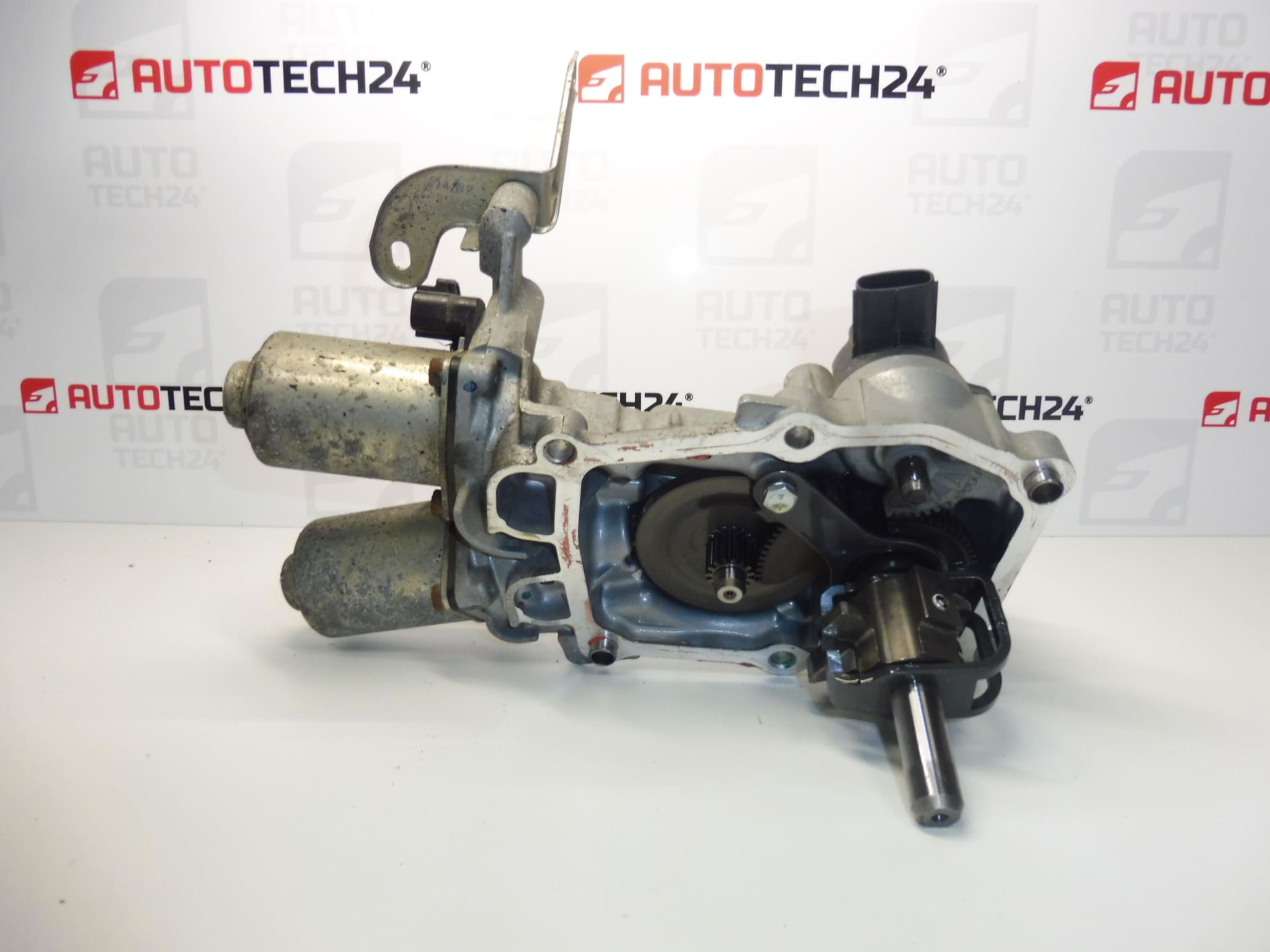

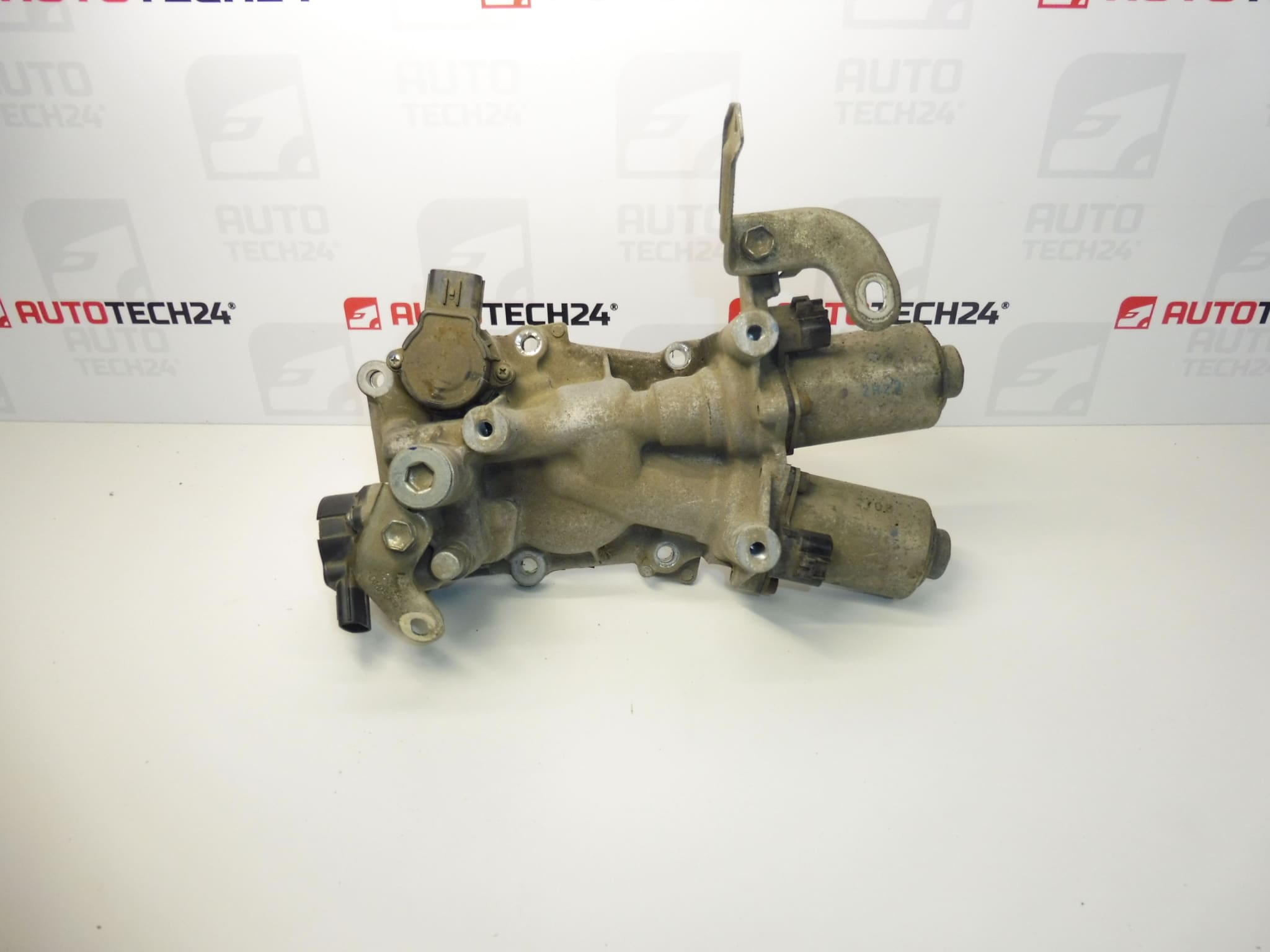

Actuateur – actionneur de changement de vitesses de boîte pour CITROËN C1, PEUGEOT 107 et Toyota Aygo
Pour boîte robotisée SENSODRIVE
Testé – 100 % fonctionnel
Provenant d’un véhicule ayant parcouru 48 000 km
Jusqu’en 2014
Description de la pièce
Actuateur de changement de vitesses d’occasion pour boîte robotisée SENSODRIVE pour les véhicules Citroën C1, Peugeot 107 et Toyota Aygo dans la version indiquée ci-dessus. L’actionneur transforme les commandes de pilotage de la boîte de vitesses en mouvement mécanique nécessaire au changement de rapport. Son bon fonctionnement est important pour assurer le passage fiable des vitesses.
Selon les informations fournies, la pièce a été testée et est entièrement fonctionnelle et provient d’un véhicule ayant parcouru 48 000 km. Elle constitue une solution intéressante en termes de prix pour remplacer un actionneur défectueux, sans avoir à acheter une pièce neuve. Lors de votre choix, vérifiez avant tout les références 1607835380 et 1614171680 ainsi que la conformité de la version avec la pièce d’origine ; le nom du modèle à lui seul ne suffit pas.
Informations techniques
- Fabricant : non indiqué
- Modèle : Citroën C1, Peugeot 107, Toyota Aygo
- Type de pièce : actuateur – actionneur de changement de vitesses de boîte
- Type de boîte de vitesses : boîte robotisée SENSODRIVE
- Années selon les informations disponibles : jusqu’en 2014
- État : d’occasion, testé et 100 % fonctionnel selon les informations disponibles
- Kilométrage du véhicule donneur : 48 000 km
- Autres références : non indiquées
Références produit
- Références produit : 1607835380, 1614171680
Les deux références sont indiquées dans les informations disponibles pour cette pièce. Avant de commander, comparez la référence de l’actuateur d’origine et sa conception avec la pièce proposée.
Recommandations de montage
La procédure suivante est générale et s’applique aux actuateurs de changement de vitesses des boîtes robotisées. La procédure exacte de démontage, le réglage du mécanisme et les éventuelles opérations d’adaptation dépendent du modèle et de la version du véhicule concernés. Suivez toujours la documentation d’entretien du fabricant.
1) Avant le montage
- Vérifiez d’abord la cause de la panne. Les problèmes de passage des vitesses ne sont pas nécessairement dus à l’actuateur lui-même ; il est généralement conseillé de contrôler également l’alimentation électrique, le câblage et le mécanisme de changement de vitesses.
- Comparez les références produit, la forme du boîtier, les points de fixation, les connecteurs et le raccordement au mécanisme de changement de vitesses avec l’ancienne pièce.
- Examinez la pièce d’occasion : vérifiez qu’elle ne présente pas de fissures, que les fixations ne sont pas endommagées, et contrôlez l’état des contacts ainsi que la présence éventuelle de corrosion ou de traces d’infiltration d’humidité.
- Ne déplacez pas le mécanisme de sortie en forçant et ne branchez pas directement l’actuateur sur l’alimentation sans suivre la procédure de test prescrite.
2) Outils et matériel nécessaires
- Un jeu d’outils à main courant adapté aux fixations utilisées et une clé dynamométrique pour le serrage conformément à la documentation d’entretien.
- Des outils adaptés pour débrancher les connecteurs sans les endommager, des produits de nettoyage conçus pour les surfaces concernées et des chiffons propres.
- Un appareil de diagnostic compatible avec la boîte de vitesses concernée, si un contrôle, une initialisation ou une adaptation est nécessaire.
- Des supports de sécurité si l’accès à la pièce nécessite de soulever le véhicule.
3) Procédure de montage étape par étape
- Immobilisez le véhicule. S’il doit être soulevé, utilisez des supports adaptés ; ne travaillez pas sous un véhicule soutenu uniquement par un cric.
- Avant de couper l’alimentation électrique, effectuez le diagnostic disponible et consignez les anomalies relevées.
- Suivez la procédure d’entretien pour placer la boîte de vitesses et l’actuateur dans l’état prescrit pour le démontage. Si la documentation prévoit une opération de diagnostic, ne la sautez pas.
- Coupez le contact et débranchez la batterie conformément à la procédure du fabricant. Évitez tout déclenchement accidentel du mécanisme pendant l’intervention.
- Accédez à la pièce en déposant les composants environnants nécessaires. Notez le cheminement du câblage et la position des raccords.
- Nettoyez la zone autour de la pièce et débranchez les connecteurs avec précaution. Déverrouillez leurs clips de retenue ; ne tirez pas sur les fils.
- Conformément à la documentation, désaccouplez la liaison mécanique et déposez les fixations de l’actuateur. Maintenez la pièce pendant son démontage et ne faites pas levier contre le mécanisme de changement de vitesses.
- Vérifiez les surfaces d’appui et les éléments adjacents accessibles. Réglez tout grippage ou dommage du mécanisme avant de monter la pièce de remplacement.
- Montez l’actuateur de remplacement dans la position prescrite, sans forcer. Serrez les fixations conformément aux indications du fabricant, rebranchez les connecteurs et rétablissez le cheminement d’origine du câblage.
- Remontez les composants déposés et rétablissez l’alimentation conformément à la procédure d’entretien. Si la version concernée l’exige, effectuez une initialisation, un réglage de base ou une adaptation à l’aide de l’outil de diagnostic.
4) Contrôles après le montage et vérification du fonctionnement
Vérifiez la fixation, le verrouillage des connecteurs et le cheminement du câblage, qui ne doit pas gêner les pièces mobiles. Conformément à la procédure d’entretien, vérifiez le fonctionnement du changement de vitesses lorsque le véhicule est à l’arrêt et immobilisé en toute sécurité, puis contrôlez les données de diagnostic. Effectuez un court essai routier dans des conditions sûres uniquement si le fonctionnement est correct. En cas de passage irrégulier des vitesses, de bruits inhabituels ou d’un avertissement concernant la boîte de vitesses, interrompez l’essai et recherchez la cause.
5) Erreurs de montage les plus fréquentes et moyens de les éviter
- Remplacement sans diagnostic : éliminez d’abord toute panne d’alimentation, de câblage ou de mécanisme adjacent.
- Mise en place forcée de l’actuateur : respectez la position de montage prescrite et ne tentez pas de corriger un mauvais positionnement en serrant les vis.
- Connecteurs mal enclenchés ou fils pincés : avant de rétablir l’alimentation, vérifiez les clips de retenue et le cheminement du câblage.
- Omission du réglage prescrit : avant de conduire, effectuez toutes les opérations requises pour la boîte de vitesses concernée.
Causes de détérioration de la pièce
Les facteurs suivants peuvent généralement entraîner l’endommagement des actuateurs de changement de vitesses ; ils ne décrivent pas l’état de la pièce proposée :
- Usure liée au fonctionnement de l’entraînement et des pièces mobiles lors des changements de vitesses répétés.
- Résistance mécanique accrue du mécanisme adjacent, qui soumet l’actuateur à des contraintes excessives.
- Humidité et saletés, susceptibles d’endommager les contacts électriques ou le mécanisme interne.
- Alimentation électrique défectueuse ou câblage endommagé, pouvant entraîner un fonctionnement incorrect et des contraintes électriques.
- Manipulation ou montage incorrects, notamment le déplacement forcé du mécanisme ou une mise en place incorrecte.
