Description

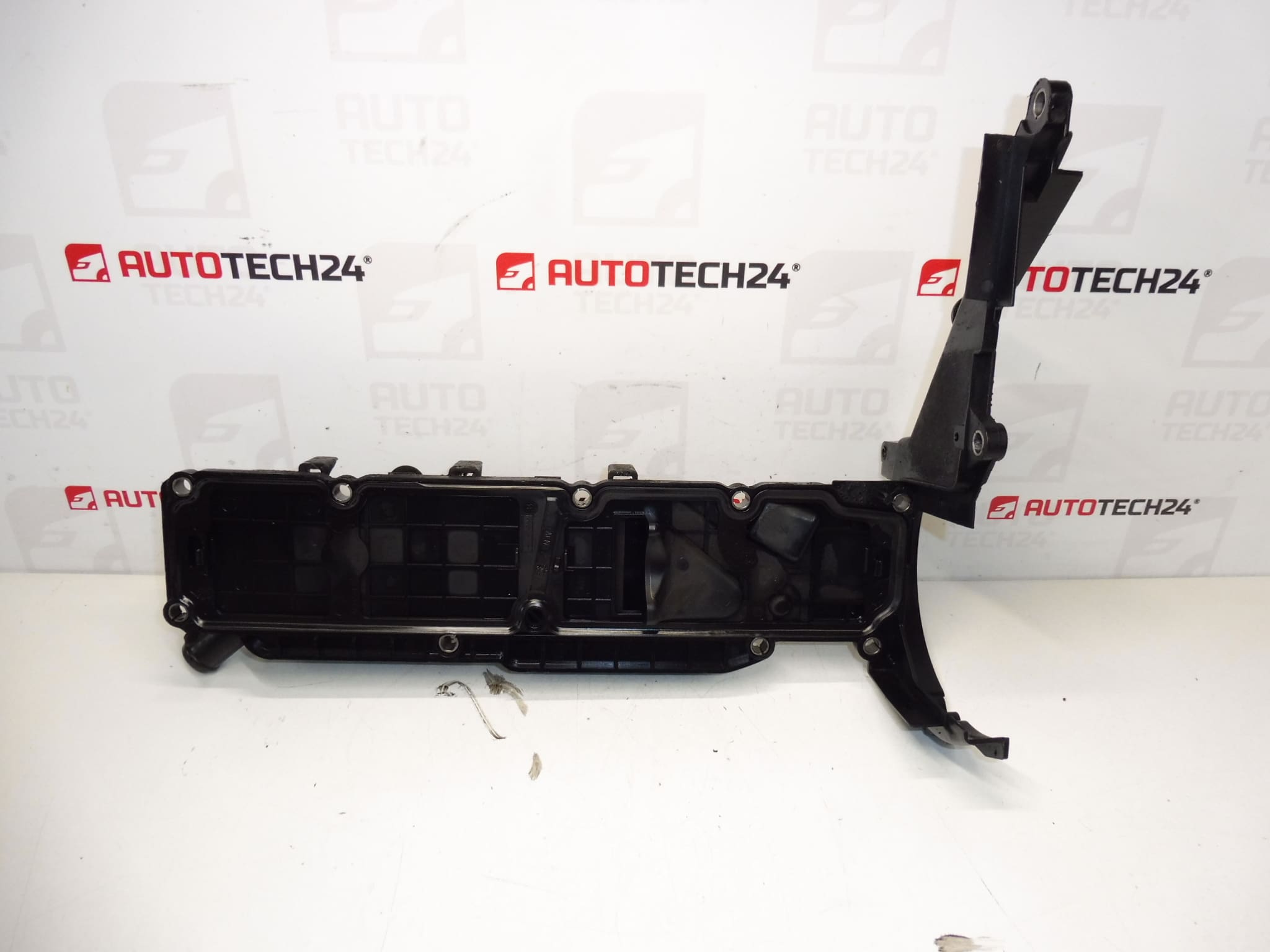

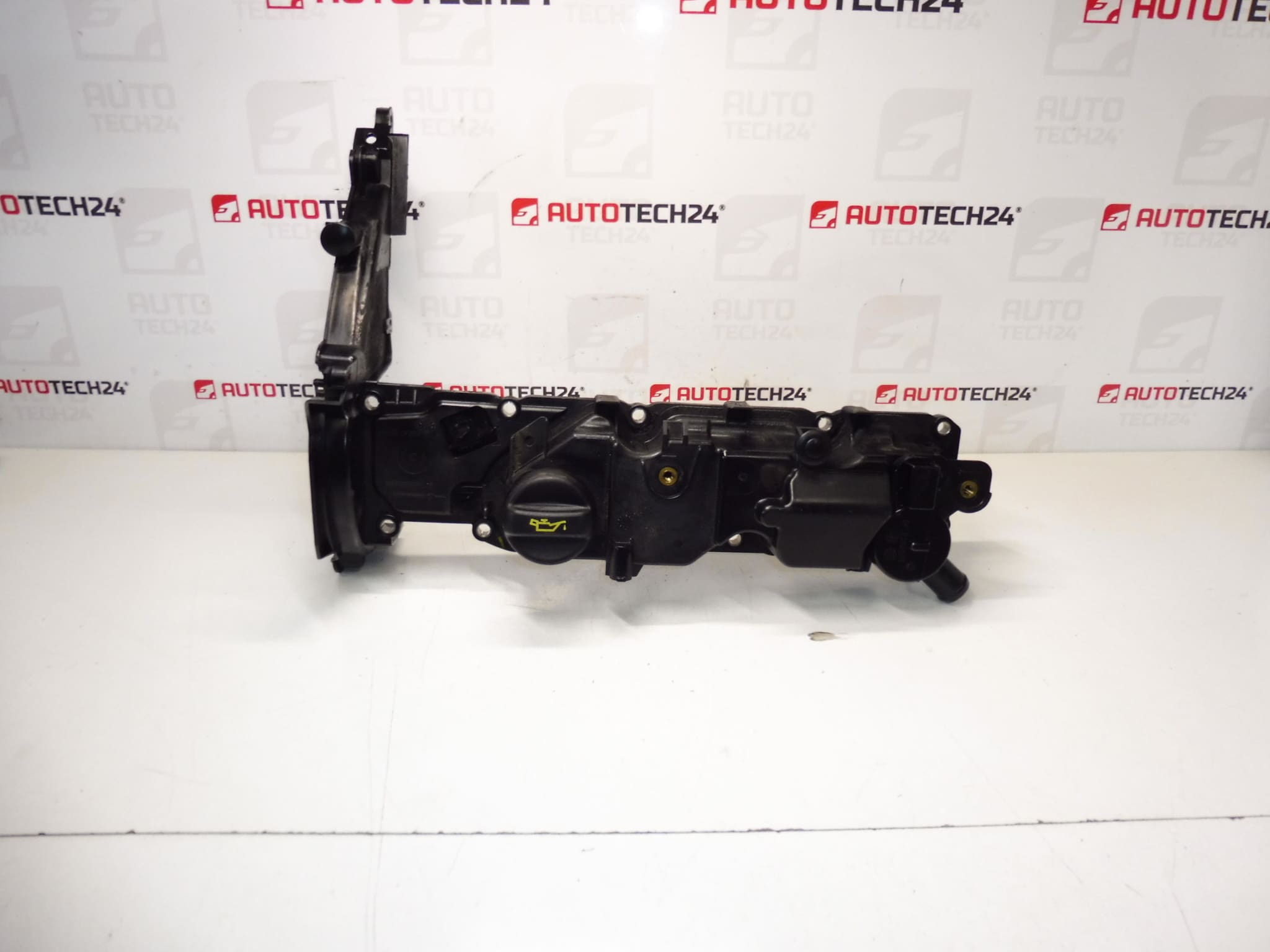

Couvre culasse, cache soupape 1.6 8V HDI pour voiture CITROEN et PEUGEOT
Description de la pièce
Le couvercle de soupape d’occasion 1.6 HDI 8V est une partie importante du moteur qui ferme la partie supérieure de la culasse et contribue à protéger la commande de soupapes de la saleté et des fuites d’huile. Cette pièce est également recherchée par les numéros de produit 9688939180, 9689112980 et 0248S0.
En pratique, c’est une pièce qui est souvent changée lorsqu’une fuite est détectée, que les surfaces d’étanchéité sont endommagées ou lorsque la pièce d’origine est usée mécaniquement. Pour les mécaniciens et les réparateurs à domicile, il est particulièrement important de bien comparer avec la pièce démontée, notamment en termes de forme, de fixation et de marquage.
Le produit est destiné aux voitures Citroën et Peugeot, tandis que les matériaux disponibles incluent des modèles tels que CITROEN BERLINGO III, Citroën C4 II, Citroën C4 PICASSO, PEUGEOT 3008 I, Peugeot 308, PEUGEOT 5008 I et Peugeot Partner Tepee.
Informations techniques
- Fabricant : Stellantis Citroën Peugeot
- Modèle : 1.6 8V HDI
- Autres numéros : 9688939180, 9689112980, 0248S0
Codes produits
Codes produits : 9688939180, 9689112980, 0248S0
- CITROEN BERLINGO III
- Citroën C4 II
- Citroën C4 PICASSO
- PEUGEOT 3008 I
- Peugeot 308
- PEUGEOT 5008 I
- Peugeot Partner Tipi
Recommandations d’installation
Généralement/typiquement pour le couvercle de soupape, la procédure de remplacement exacte peut varier en fonction du moteur spécifique et de la conception de la voiture. Ci-dessous une procédure générale pratique pour ce type de pièce.
1) Avant le montage
- Vérifiez que le couvercle utilisé ne présente pas de fissures, de déformations ou de surfaces de contact endommagées.
- Comparez la pièce nouvelle et originale par forme, emplacement des trous, ajustement et numéros de produit.
- Inspectez l’état de la surface d’étanchéité et de toutes les pièces fixées si elles font partie de la pièce.
- Avant le montage, nettoyez soigneusement les environs afin que la saleté ne pénètre pas dans le moteur.
2) Outils et matériels nécessaires
- Un ensemble commun d’outils manuels
- Outils pour un démontage en douceur des couvercles et des tuyaux
- Agent nettoyant adapté au dégraissage des surfaces de contact
- Chiffons propres ou serviettes de magasin
- Nouveau joint si la conception de la pièce l’exige
3) Procédure d’assemblage étape par étape
- Éteignez le moteur et laissez-le refroidir.
- Retirez les couvercles ou autres pièces qui empêchent l’accès au couvercle de soupape.
- Déconnectez tous les éléments qui sont fixés au couvercle et qui doivent être libérés avant le démontage.
- Desserrez progressivement les attaches du couvercle afin de ne pas forcer ou tordre le couvercle.
- Retirez le couvercle d’origine et vérifiez l’état de la surface d’appui sur le moteur.
- Retirez les restes de l’ancien joint et nettoyez soigneusement les surfaces de contact.
- Comparez le couvercle utilisé avec l’ancien et vérifiez que tous les trous et raccords correspondent.
- Installez le joint de la manière correcte s’il s’agit d’une partie séparable de la structure.
- Placez le couvercle en place de manière à ce qu’il s’ajuste correctement sans le croiser ni le forcer.
- Serrez les fixations progressivement et uniformément afin que le couvercle s’adapte sur toute la surface.
- Rebranchez tous les tuyaux, connecteurs et couvercles retirés.
- Effectuez une inspection visuelle pour vous assurer que rien n’est laissé desserré ou mal installé.
-
4) Contrôles post-assemblage et essai routier/vérification du fonctionnement
- Après le démarrage, vérifiez s’il y a des fuites d’huile autour du couvercle.
- Écoutez pour vérifier qu’il n’y a pas de vibrations ou de bourdonnements inhabituels causés par une mauvaise mise en place des pièces environnantes après l’assemblage.
- Après un court essai routier, effectuez à nouveau une vérification visuelle des fuites.
- Vérifiez que tous les éléments déconnectés et reconnectés sont correctement en place.
5) Les erreurs de montage les plus courantes + comment les éviter
- Surface d’assise insuffisamment nettoyée : entraîne une mauvaise assise et des fuites ultérieures.
- Assemblage sans comparaison approfondie de la pièce : peut entraîner des problèmes de fixation ou de connexion des pièces environnantes.
- Serrage inégal : augmente le risque de déformation ou de fuite du couvercle.
- Ne négligez pas les dommages mineurs causés à la pièce utilisée : même une petite fissure ou un bord endommagé peut provoquer une fuite d’huile après l’assemblage.
- Contrainte thermique : une alternance à long terme de températures élevées et basses peut entraîner une fatigue du matériau.
- Dommages mécaniques lors du démontage ou du montage – en particulier lors d’un déverrouillage imprudent ou d’une mise en place incorrecte.
- Déformation des surfaces d’appui – peut provoquer une fuite et nécessiter ensuite un remplacement.
- Vieillissement des pièces d’étanchéité – entraîne des fuites d’huile et une détérioration de l’étanchéité de l’unité.
- Pollution et fonctionnement à long terme : les dépôts et l’usure normale peuvent affecter la fonctionnalité et la durée de vie du couvercle.
