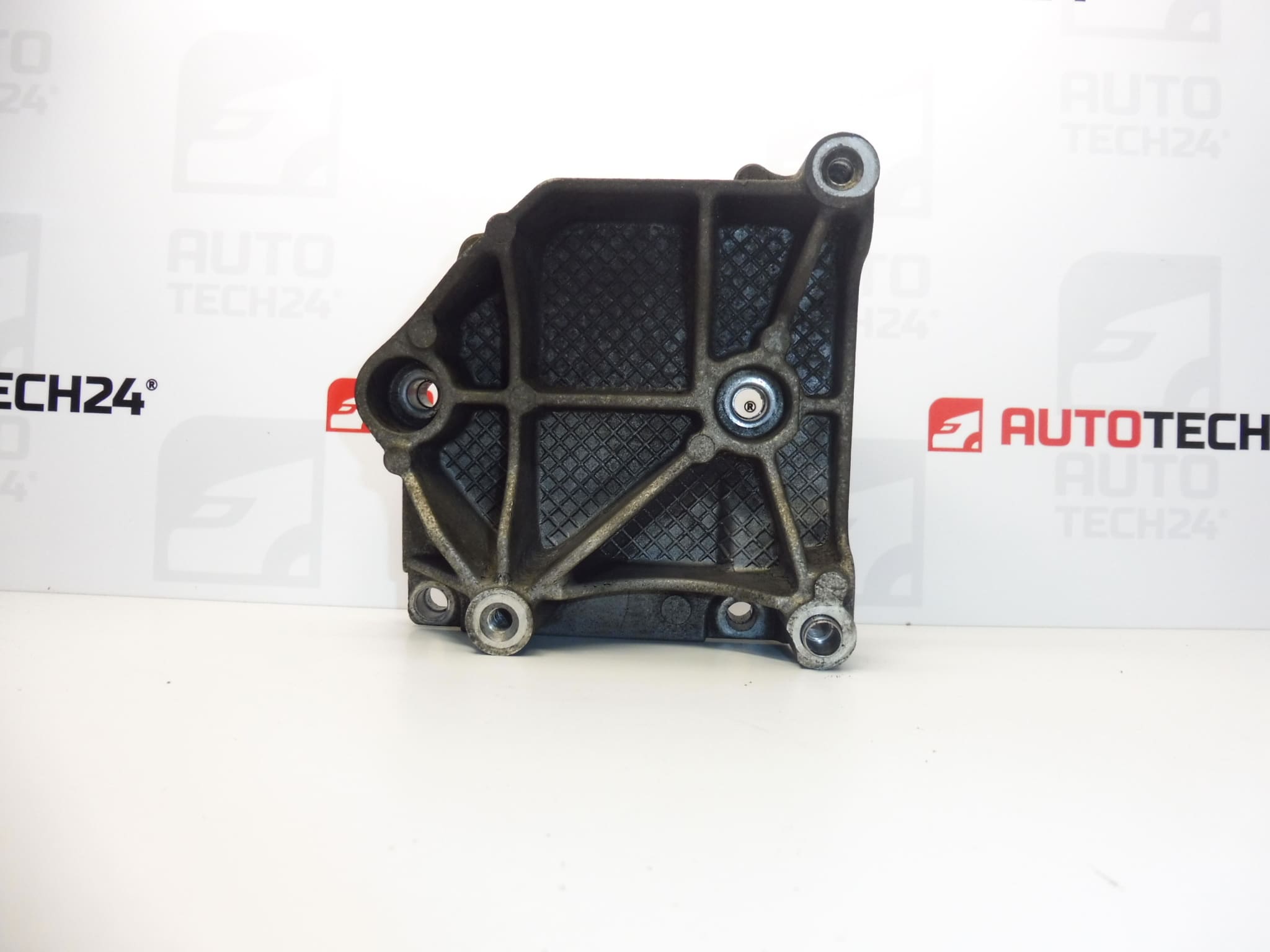

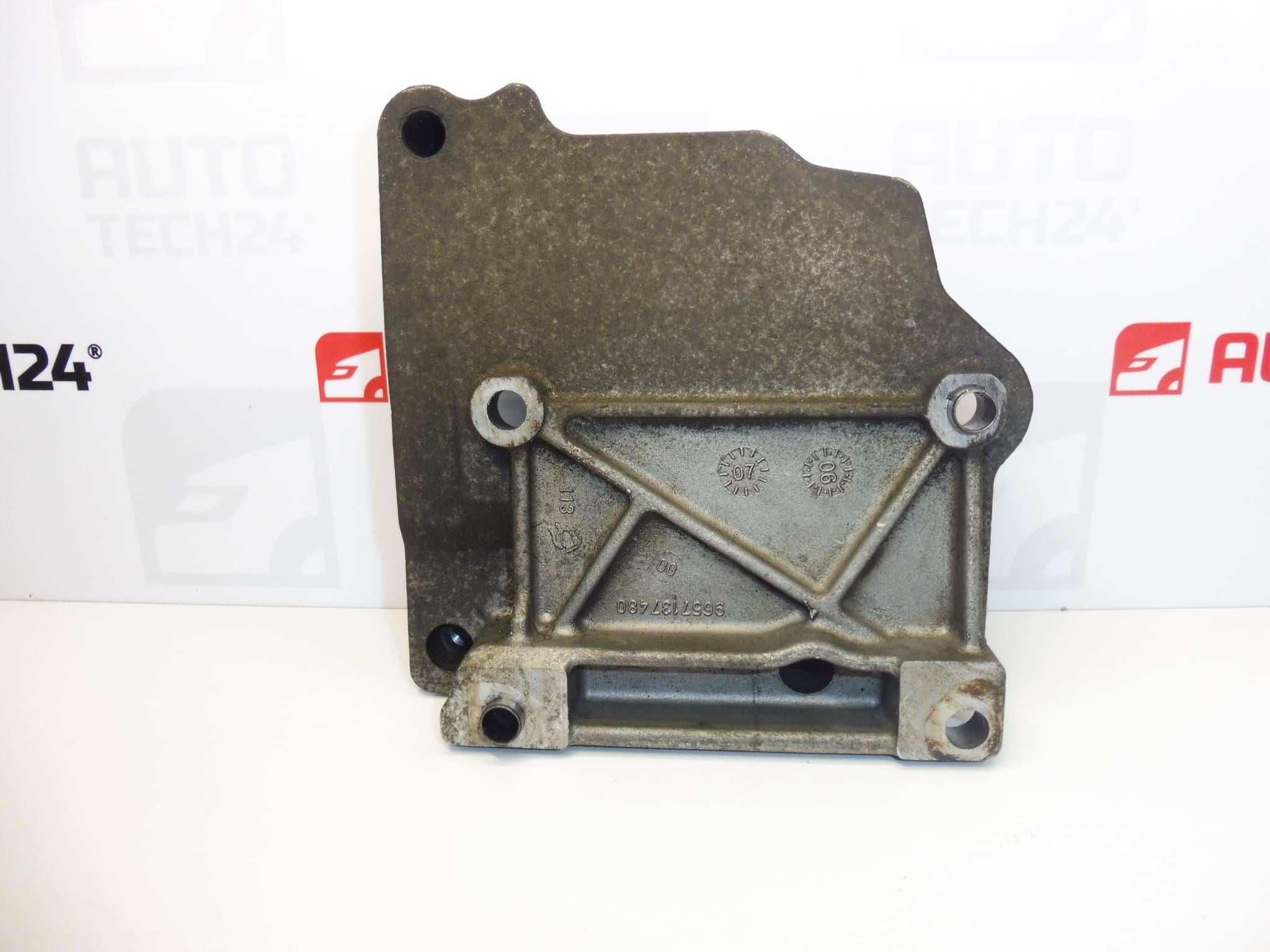

Support de compresseur de climatisation Citroën Peugeot 9657137480 6453KG

Description

Support de compresseur de climatisation pour véhicules Citroën et Peugeot équipés d’un moteur 1.6 16V NFU

Description de la pièce

Le support de compresseur de climatisation Citroën Peugeot d’occasion sert à fixer solidement le compresseur de climatisation et à maintenir sa position correcte par rapport à l’entraînement par courroie. Il constitue une solution adaptée pour remplacer le support d’origine fissuré, déformé ou autrement endommagé, à condition qu’il corresponde à la version précise du véhicule.

Lors de votre choix, fiez-vous principalement aux références 9657137480 et 6453KG et comparez la conception avec celle de la pièce d’origine. Un support correctement choisi permet de fixer le compresseur en toute sécurité, sans modifier son système de fixation.

Informations techniques

• Fabricant : non indiqué ; les documents mentionnent Stellantis / CITROEN / PEUGEOT.
• Modèle : Citroën Berlingo, Citroën C3, Citroën C3 Pluriel, Citroën C4, Peugeot 206, Peugeot 206+, Peugeot 207, Peugeot 307, Peugeot Partner.
• Motorisation : 1.6 16V NFU.
• Type de pièce : support de compresseur de climatisation.
• État : pièce automobile d’occasion.
• Autres références : non indiqué.

Les modèles sont repris des étiquettes du produit. Le nom du modèle et la motorisation ne garantissent pas à eux seuls la compatibilité avec toutes les versions du support ; les références et la conception du système de fixation doivent également correspondre.

Références produit

• Références produit : 9657137480, 6453KG.

Ces deux références vous seront utiles pour rechercher un support de compresseur de climatisation de remplacement et le comparer à la pièce d’origine.

Conseils de montage

La procédure générale suivante s’applique à ce type de pièce. L’accès précis, l’étendue du démontage et l’ordre de fixation dépendent du modèle et de la version du véhicule. Suivez la procédure d’entretien préconisée par le constructeur. Confiez toute intervention sur le circuit de réfrigérant à un atelier professionnel disposant de l’équipement adapté.

1) Avant le montage

• Comparez les références, la forme, l’entraxe des trous, les surfaces d’appui et le système de fixation avec l’ancien support.
• Examinez la pièce d’occasion, en particulier autour des trous de montage et des zones de transition soumises à des contraintes. Vérifiez qu’elle ne présente pas de fissures, de déformations ou de filetages endommagés, si le support en comporte.
• Vérifiez l’état des éléments de fixation, des surfaces d’appui opposées et de la fixation du compresseur.
• Déterminez la cause de la détérioration de l’ancien support afin d’éviter que le problème ne se reproduise après son remplacement.

2) Outils et matériel nécessaires

• Un jeu courant de clés et de douilles adapté aux éléments de fixation.
• Une clé dynamométrique et les données d’entretien du constructeur pour le véhicule concerné.
• Un équipement adapté pour détendre l’entraînement par courroie, selon sa configuration.
• Un support stable ou un dispositif adapté pour suspendre le compresseur.
• Des produits de nettoyage, une brosse, des chiffons et des équipements de protection.
• En cas d’intervention par-dessous, un équipement de levage et de sécurisation adapté.

3) Procédure de montage étape par étape

1. Garez le véhicule sur une surface plane, immobilisez-le et laissez le moteur refroidir. Empêchez tout démarrage intempestif du moteur.
2. Selon la procédure d’entretien du véhicule, débranchez la batterie et dégagez l’espace de travail. Si vous levez le véhicule, soutenez-le de manière sûre.
3. Avant le démontage, notez le cheminement de la courroie et la position des pièces démontées, par exemple en prenant une photo.
4. Selon la procédure prescrite pour cette version, détendez la courroie et déposez-la dans la mesure nécessaire à l’intervention.
5. Soutenez ou suspendez le compresseur de manière sûre avant de desserrer sa fixation. Son poids ne doit pas être supporté par les flexibles ni par les conduites de climatisation.
6. Desserrez le compresseur et écartez-le avec précaution, uniquement dans la mesure permise par les conduites raccordées. S’il est impossible de poursuivre sans ouvrir le circuit, interrompez l’intervention et faites récupérer le réfrigérant par un professionnel. Ne rejetez pas le réfrigérant dans l’environnement.
7. Retirez les éléments de fixation de l’ancien support et déposez celui-ci. Repérez leur position initiale et les éventuelles différences de conception.
8. Nettoyez les surfaces d’appui et vérifiez les points de fixation opposés. Réparez les filetages endommagés ou les surfaces déformées avant de monter la pièce de remplacement.
9. Présentez le support de remplacement sans forcer et engagez d’abord les éléments de fixation à la main. Le support doit s’appuyer correctement, et non être tiré en position par la force des vis.
10. Fixez le support et le compresseur dans l’ordre et au couple prescrits par la procédure d’entretien du constructeur. Vérifiez que le compresseur est en place sans contrainte et que les conduites de climatisation ne sont pas soumises à des efforts.
11. Vérifiez l’état de la courroie et des éléments associés à l’entraînement. Posez la courroie en respectant son cheminement, puis rétablissez sa tension conformément à la procédure prescrite.
12. Remontez les pièces déposées, retirez le support du compresseur et rangez les outils. Rétablissez l’alimentation électrique conformément à la procédure du constructeur.

4) Vérifications après le montage et essai routier / contrôle du fonctionnement

• Avant de démarrer, vérifiez que toutes les fixations sont en place, que la courroie est correctement positionnée et que rien n’entrave les pièces mobiles.
• Après le démarrage, observez le fonctionnement de l’entraînement à une distance sûre. Ne touchez ni la courroie en mouvement ni les poulies.
• Vérifiez le fonctionnement de la climatisation et écoutez si des claquements, des sifflements ou des vibrations inhabituelles se font entendre. En cas de fonctionnement irrégulier, coupez le moteur et remédiez à la cause du problème.
• Si tout est en ordre, effectuez un court essai routier puis, moteur arrêté, inspectez de nouveau la fixation et les conduites environnantes.

5) Erreurs de montage les plus fréquentes et comment les éviter

• Choisir uniquement en fonction du modèle du véhicule : comparez également les références et la conception complète du support.
• Serrer malgré la présence de saletés ou un mauvais appui : nettoyez les surfaces et vérifiez que la pièce est en place sans contrainte avant le serrage.
• Laisser le compresseur suspendu aux flexibles : soutenez-le ou suspendez-le toujours séparément.
• Utiliser des vis inadaptées ou serrer au jugé : respectez le type de fixation prescrit et utilisez les données d’entretien du constructeur.
• Faire passer la courroie de manière incorrecte : notez son cheminement avant le démontage et vérifiez sa position après la pose.
• Remplacer le support sans éliminer la cause du problème : vérifiez également le compresseur, l’entraînement par courroie et les fixations associées.

Causes de détérioration de la pièce

Les supports de compresseur de climatisation sont généralement endommagés en raison d’une surcharge mécanique, de vibrations prolongées ou d’un montage incorrect. Il ne s’agit pas d’une description de l’état constaté sur cette pièce précise.

• Des éléments de fixation desserrés entraînent un mouvement du support et des contraintes répétées au niveau des trous de montage.
• Un serrage incorrect ou un montage sous contrainte peuvent endommager les filetages, les surfaces d’appui ou le support lui-même.
• Une défaillance du compresseur ou de l’entraînement par courroie peut accroître les contraintes et les vibrations transmises à la fixation.
• Un choc ou une manipulation brutale lors d’une réparation peuvent provoquer une déformation ou une fissure.
• Des contraintes cycliques prolongées peuvent entraîner des fissures de fatigue, en particulier si la fixation est déjà fragilisée.
