BSI D9 Siemens Citroën Peugeot 9640091280 658026

Description

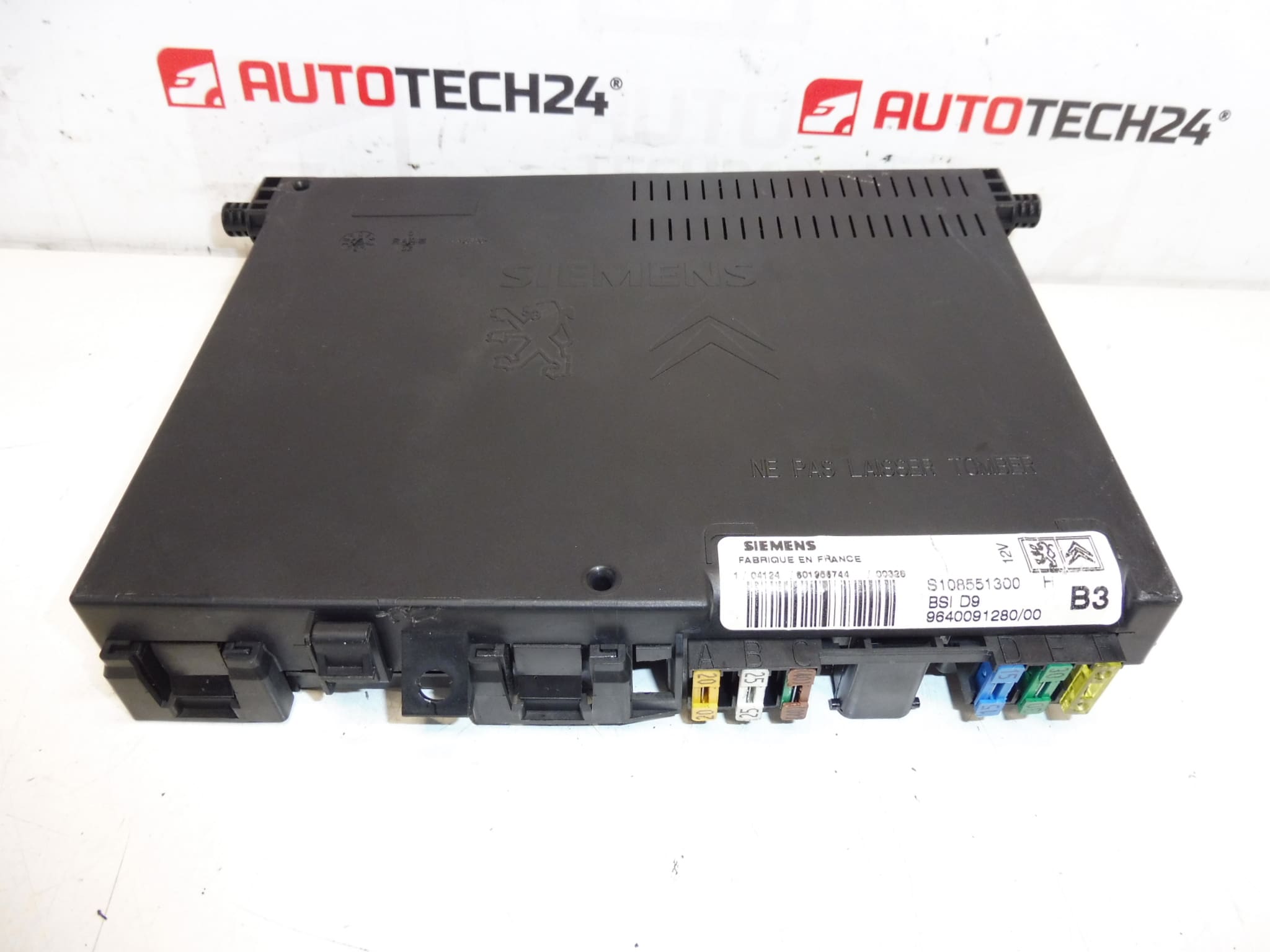

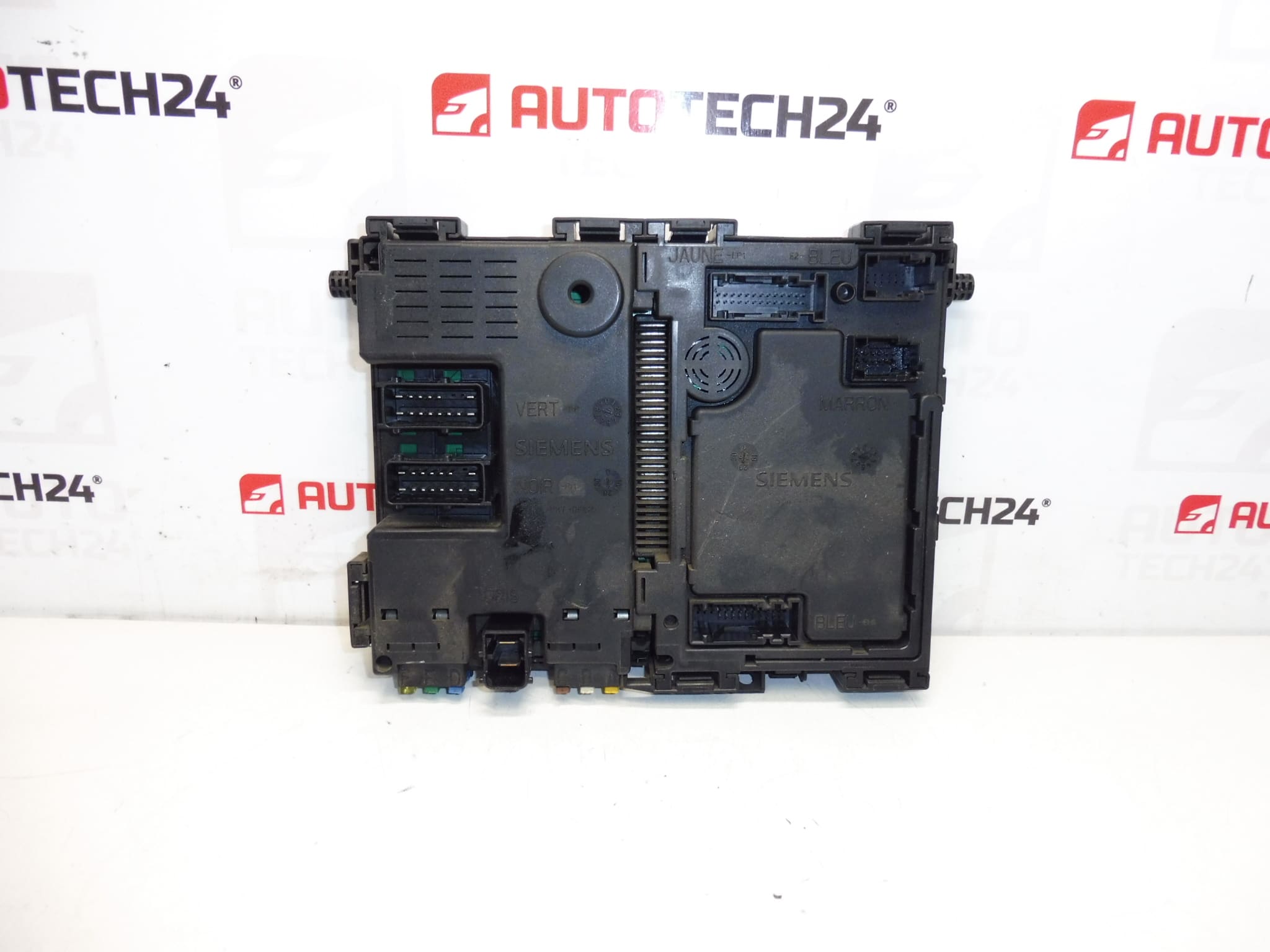

Unité BSI SIEMENS pour voitures PEUGEOT 406

Description de la pièce

Cette unité BSI Siemens est une pièce automobile d’origine d’occasion conçue pour les voitures Peugeot 406. Le BSI (Body Systems Interface) est l’une des unités de commande clés pour le confort et les fonctions électroniques du véhicule, c’est pourquoi il est important de s’assurer que les marquages ​​et les codes produits correspondent lors de leur remplacement. Les pièces de ce type sont souvent recherchées précisément par numéro de pièce, car la désignation correcte joue un rôle essentiel dans la sélection de la pièce appropriée.

Le produit convient aux mécaniciens automobiles et aux bricoleurs plus confirmés qui recherchent une pièce électronique d’origine pour réparer une Citroën ou une Peugeot. Pour cet appareil, les codes de production et d’identification mentionnés sur l’étiquette sont déterminants.

Informations techniques

• Fabricant : Siemens
• Modèle : Peugeot 406
• Autres numéros : S108551300 H, 658026 NFP

Codes produits

• Codes produits : 9640091280, 658026
• Modèles : Peugeot 406

Recommandations d’installation

Cette pièce est une unité BSI, il est donc nécessaire de procéder avec précaution et systématiquement lors du montage. Les étapes exactes peuvent varier en fonction du modèle de voiture spécifique, mais vous trouverez ci-dessous une procédure généralement valable et pratique pour ce type d’unité de commande.

1) Avant le montage

• Vérifiez que toutes les données de l’étiquette et les codes produit correspondent à l’ancienne pièce.
• Comparez le type de connecteurs, leur nombre et l’apparence générale de l’unité.
• Inspectez le boîtier de l’unité pour déceler des fissures, des déformations ou des dommages dus à l’humidité.
• Vérifiez que les broches du connecteur ne sont pas pliées, oxydées ou desserrées.

2) Outils et matériels nécessaires

• Ensemble d’outils manuels de base
• Levier en plastique pour retirer les couvercles
• Gants de travail propres
• Détergent pour contacts électriques adapté à l’électronique automobile
• Matériel de diagnostic correspondant au système PSA

3) Procédure d’assemblage étape par étape

1. Coupez le contact et laissez le véhicule tourner au ralenti conformément aux pratiques d’entretien normales pour les unités électroniques.
2. Débranchez la batterie.
3. Retirez les capots qui empêchent l’accès à l’unité BSI d’origine.
4. Débranchez soigneusement tous les connecteurs de l’ancienne unité, sans forcer et sans faire levier sur le câblage.
5. Retirez l’unité d’origine du support ou du support.
6. Comparez côte à côte l’ancienne et la nouvelle pièce, en particulier les numéros, les connecteurs et la disposition.
7. Si nécessaire, nettoyez délicatement les connecteurs avec un nettoyant pour contacts électriques approprié.
8. Placez l’unité BSI de remplacement en place et fixez-la correctement.
9. Connectez tous les connecteurs afin qu’ils soient bien en place et sécurisés.
10. Réinstallez tous les capots et les pièces retirées environnantes.
11. Connectez la batterie.
12. Effectuer les actions de diagnostic, d’initialisation ou autres réglages nécessaires en fonction de l’état spécifique du véhicule et de l’unité.
• 4) Contrôles post-assemblage et essai routier/vérification du fonctionnement
  • Vérifiez la communication de base de l’unité via les diagnostics.
  • Vérifiez le fonctionnement des éléments de confort et électriques sélectionnés du véhicule.
  • Surveillez les irrégularités d’alimentation ou de communication avec d’autres systèmes.
  • Après l’installation, effectuer une brève vérification du fonctionnement du véhicule en fonctionnement normal, si l’état d’entretien le permet.

  5) Les erreurs de montage les plus courantes + comment les éviter

  • Échange d’unités basé sur une désignation incomplète : comparez toujours tous les numéros sur l’étiquette.
  • Connexion avec la batterie connectée : coupez toujours l’alimentation des contrôleurs en premier.
  • Dommages aux broches des connecteurs : déconnectez et connectez les connecteurs directement et sans force excessive.
  • Sous-estimation des diagnostics post-remplacement : après l’assemblage, il est conseillé de vérifier la communication et le bon fonctionnement du système.
  • Assemblage sans vérifier l’état des connecteurs : l’oxydation ou des contacts desserrés peuvent provoquer un dysfonctionnement apparent, même dans une pièce par ailleurs en bon état.

  Assemblage et codage – Important

  • L’appareil est utilisé et est « associé » à la voiture d’origine (VIN/PIN/clés).
  • Options de mise en service :
    1. Clonage des données de l’ancien disque (EEPROM/Flash) : après le clonage, le disque est plug and play.
    2. Virginisation et initialisation/télécodage ultérieur via DiagBox (éventuellement en ligne) + personnalisation des clés.
  • Il est recommandé de le faire effectuer par un expert disposant d’un équipement de service PSA (DiagBox/Lexia/PP2000).
  • Débranchez toujours la batterie avant le démontage/montage et suivez la procédure du fabricant pour éviter d’endommager l’appareil.

  Raisons pour lesquelles la pièce est endommagée

  • Fluctuations de tension dans le réseau de bord ou problèmes de batterie
  • Humidité, infiltration ou augmentation prolongée de l’humidité autour de l’unité
  • Oxydation des connecteurs et des contacts électriques
  • Manipulation non professionnelle lors du démontage ou du montage
  • Court-circuit dans le câblage du véhicule
  • Surtension au démarrage ou lors d’interférences avec le système électrique du véhicule
