Description
BSM B3 DELPHI pour véhicules Citroën et Peugeot. Il est possible que certains supports soient endommagés – cela n’affecte pas la fonctionnalité.

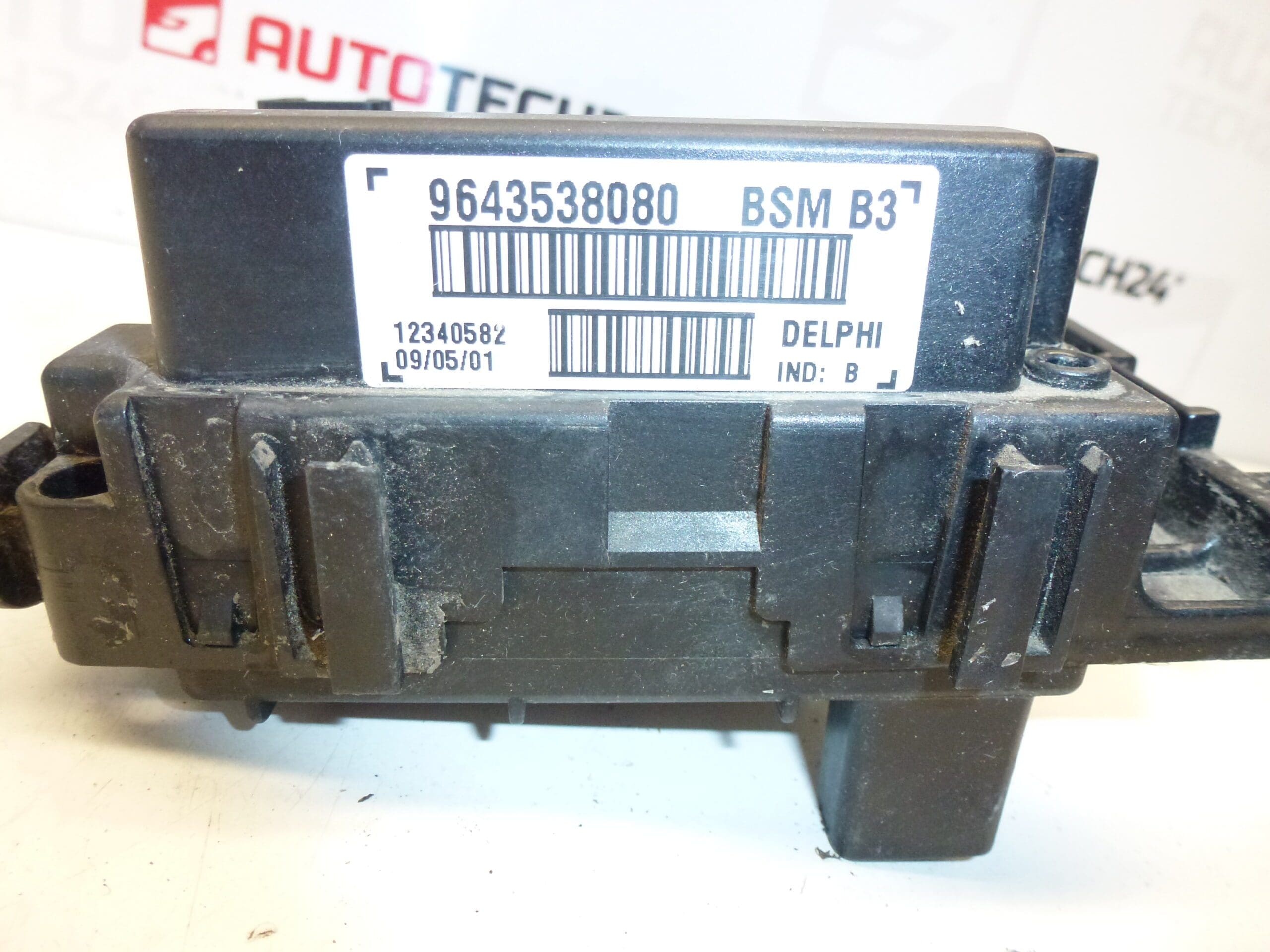

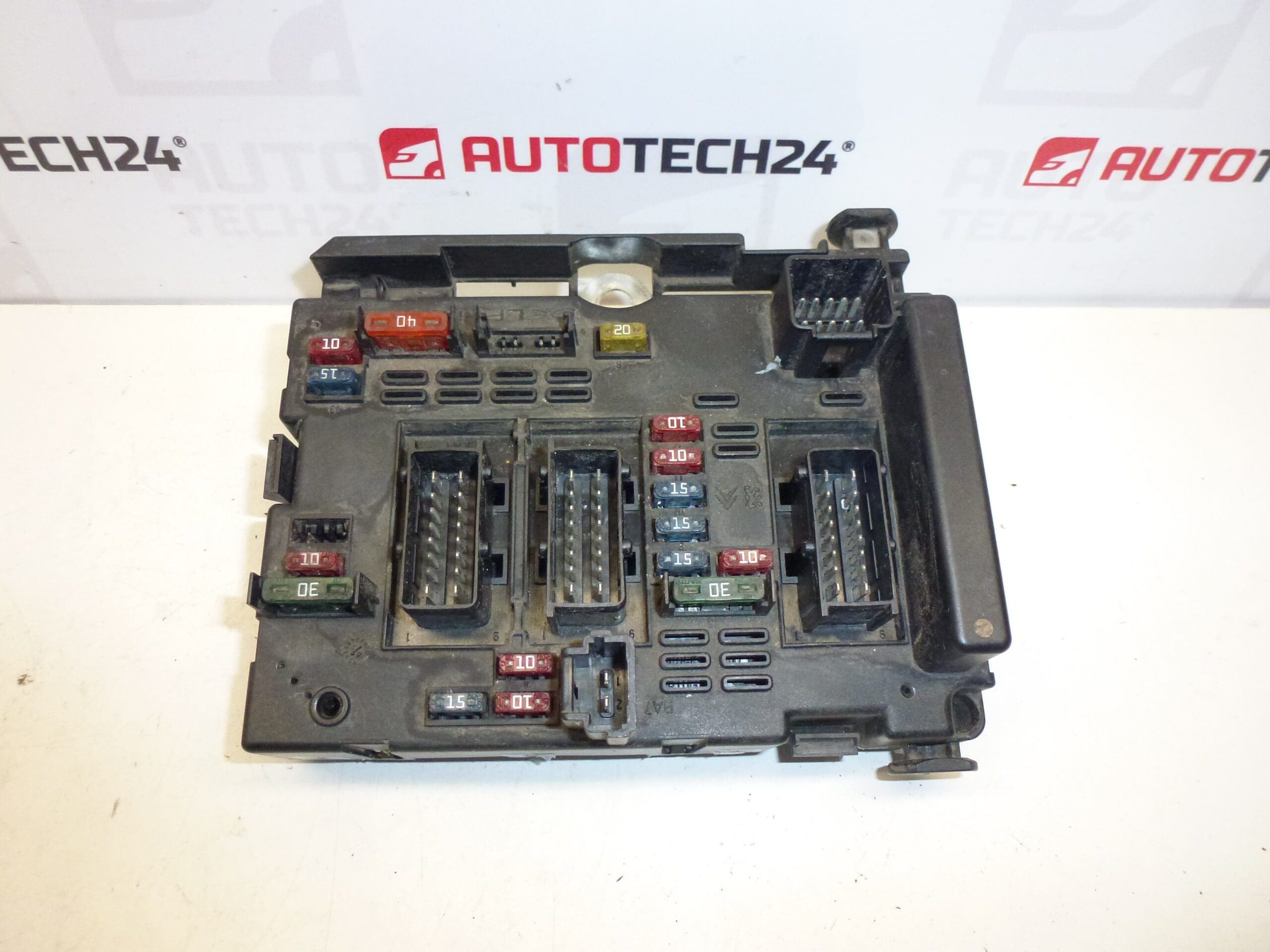

Boîtier BSM B3 signé Delphi, conçu pour la distribution électrique et la gestion des alimentations auxiliaires sur de nombreux véhicules du groupe Stellantis (Citroën / Peugeot). Ce module centralise fusibles et relais essentiels au fonctionnement du moteur et des équipements embarqués. Pièce recherchée par numéro d’origine (9643538080) et par référence constructeur, il s’adresse aussi bien aux ateliers professionnels qu’aux bricoleurs expérimentés qui réalisent des interventions électriques sur leurs véhicules.
Informations techniques
- Fabricant: Delphi
- Modèle: BSM B3
- Codes produit: 9643538080
- Autres références: 9646405280, 6500Y1
Applications et compatibilité
Compatible avec de nombreux modèles Citroën et Peugeot équipés du boîtier BSM B3. Cette pièce est normalement repérée par les références indiquées ci‑dessus ; la recherche par numéro produit (9643538080) est courante pour retrouver la compatibilité exacte.
Procédure de remplacement
Avant toute intervention, débranchez la batterie. Localisez le boîtier BSM dans le compartiment moteur (souvent protégé par un couvercle). Démontez le couvercle, débranchez les connecteurs en prenant soin de libérer les clips, retirez les fixations et remplacez le module. Nettoyez et vérifiez les contacts avant remontage. Après installation, vérifiez le fonctionnement des circuits protégés (allumage, éclairage, etc.).
Recommandations de montage
- Débrancher la batterie avant toute opération pour éviter courts‑circuits et risques électriques.
- Travailler dans un environnement sec et propre et protéger les connecteurs contre l’humidité.
- Vérifier et nettoyer les cosses et broches; appliquer éventuellement un produit de protection diélectrique pour prévenir la corrosion.
- Remplacer les attaches ou clips cassés même s’ils n’altèrent pas immédiatement la fonctionnalité, afin d’assurer une fixation mécanique durable.
- Contrôler l’état des fusibles et relais lors du remontage.
Pourquoi ce module est‑il le plus souvent défectueux
Les causes les plus fréquentes de défaillance sont l’infiltration d’humidité et la corrosion des connecteurs, les ruptures de soudures ou des composants internes dues aux cycles thermiques, ainsi que les dommages mécaniques provoqués par chocs ou clips cassés. Une installation dans un compartiment moteur exposé aux vibrations et aux intempéries favorise l’apparition prématurée de ces problèmes.
Durée de vie et diagnostic
Il n’existe pas d’intervalle de remplacement standard pour un BSM; sa durée de vie dépend des conditions d’utilisation et de l’exposition aux agressions (eau, sel, chaleur). En cas de dysfonctionnements électriques intermittents, de fusibles qui lâchent sans cause apparente ou de pertes de fonctions multiples, le BSM doit être contrôlé en priorité.
Conseils pour l’atelier
Pour une intervention professionnelle, utiliser des outils adaptés et protéger les circuits avant dépose. Nettoyer systématiquement les prises et s’assurer d’une bonne étanchéité au remontage. Si vous réalisez le remplacement vous‑même, suivez scrupuleusement les étapes de sécurité électriques et testez toutes les fonctions après montage.
