Calculateur Bosch EDC15C2 0281010363 9641608080 1938S4

Description

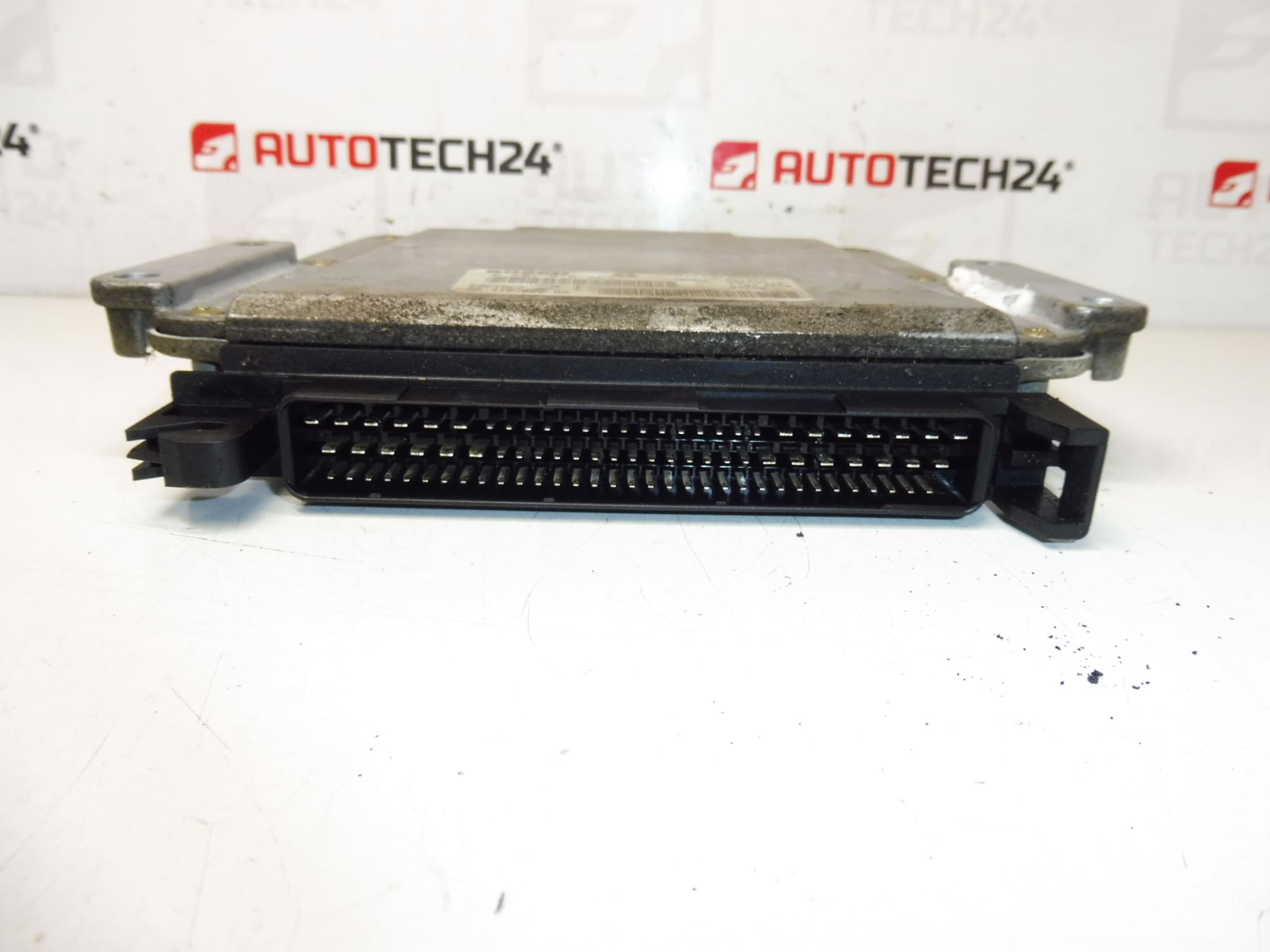

Calculateur injecté BOSCH EDC15C2 de PEUGEOT 406 2.0 HDI RHZ

Description de la pièce

Ce calculateur d’injection Bosch EDC15C2 est une pièce automobile d’origine d’occasion destinée aux voitures Citroën et Peugeot, et selon les documents fournis, elle provient d’une voiture Peugeot 406 2.0 HDI RHZ. Il s’agit d’un composant électronique important de la gestion du moteur, qui assure le contrôle de l’injection de carburant et la coopération avec d’autres systèmes du véhicule.

La pièce est souvent recherchée par numéros de production et de commande, c’est pourquoi les codes 0281010363, 9641608080 et 1938S4 sont particulièrement importants pour un suivi facile. Dans la gamme des pièces automobiles d’occasion, ce type de calculateur est un choix intéressant pour la réparation du véhicule d’origine, si vous recherchez une unité d’origine correspondante avec la même désignation.

Informations techniques

• Fabricant : Bosch
• Modèle : EDC15C2
• Autres numéros : 0281010363, 9641608080, 1938S4, 1940N4, 1940N6, NFP

Codes produits

• Codes produits : 0281010363, 9641608080, 1938S4, 1940N4, 1940N6
• Modèles répertoriés dans les documents : Peugeot 406

Recommandations d’installation

Cette pièce est une unité de contrôle d’injection. La procédure d’assemblage exacte peut varier en fonction de la conception spécifique de la voiture, c’est pourquoi nous présentons ci-dessous une combinaison d’informations provenant des documents et de la pratique générale typique pour ce type de pièce.

1) Avant le montage

• Vérifiez que tous les marquages importants sur l’unité d’origine et la nouvelle correspondent, en particulier Bosch EDC15C2, 0281010363, 9641608080 et 1938S4.
• Vérifiez l’état des connecteurs, des broches et du corps de l’unité. L’absence de corrosion, de fissures, de traces d’humidité ou de dommages mécaniques est importante.
• Comparez le montage, le type de connecteurs et la conception générale avec l’ancienne pièce.
• Avant toute manipulation, débranchez la batterie du véhicule et procédez avec prudence pour protéger l’électronique.

2) Outils et matériels nécessaires

• ensemble régulier d’outils à main
• Tournevis et clés à douille selon le type de fixation
• agent nettoyant pour contacts électriques
• chiffon propre non pelucheux
• équipement de diagnostic adapté aux voitures PSA si une initialisation ou d’autres opérations électroniques sont nécessaires

3) Procédure d’assemblage étape par étape

1. Coupez le contact, retirez la clé et laissez le véhicule en mode veille.
2. Débranchez la batterie.
3. Accédez à l’unité de commande en fonction de la conception de la voiture spécifique.
4. Débranchez soigneusement les connecteurs électriques de l’ancienne unité, sans forcer et sans endommager les loquets.
5. Retirez l’unité d’origine du support ou du support.
6. Comparez l’ancienne et la nouvelle pièce par étiquette, connecteurs et points de fixation.
7. Si nécessaire, nettoyez délicatement les connecteurs et vérifiez qu’ils ne sont pas oxydés ou desserrés.
8. Montez l’unité utilisée en place et placez-la correctement dans le support.
9. Connectez les connecteurs de manière à ce qu’ils soient bien en place et sécurisés.
10. Rebranchez la batterie.
11. Effectuer une vérification de base de la communication de l’unité avec le véhicule à l’aide des diagnostics appropriés.
12. Vérifiez le fonctionnement du moteur et effectuez toutes les personnalisations nécessaires spécifiques à la voiture.
• 4) Contrôles post-assemblage et essai routier/vérification du fonctionnement
  • Vérifiez que l’unité communique avec les diagnostics et qu’il n’y a pas de problèmes évidents d’alimentation ou de communication.
  • Vérifiez le démarrage correct et le fonctionnement de base du moteur.
  • Surveillez les irrégularités du moteur ou les échecs de communication.
  • Après un court essai routier, vérifiez à nouveau visuellement les connecteurs et les fixations de l’unité.

  5) Les erreurs de montage les plus courantes + comment les éviter

  • Remplacement d’unité par numéro incomplet : comparez toujours toutes les désignations disponibles.
  • Connexion ou déconnexion avec la batterie connectée : il existe un risque d’endommagement de l’électronique, débranchez donc toujours la batterie en premier.
  • Dommages aux connecteurs et aux loquets : relâchez les connecteurs avec précaution et sans force brute.
  • Sous-estimation de l’état des contacts : l’oxydation ou la saleté peuvent entraîner une mauvaise communication ou des dysfonctionnements.
  • Omission du contrôle de diagnostic après l’installation – après l’installation, il est conseillé de vérifier le bon fonctionnement de l’électronique et du moteur.

  Assemblage et codage – Important

  • L’appareil est utilisé et est « associé » à la voiture d’origine (VIN/PIN/clés).
  • Options de mise en service :
    1. Clonage des données de l’ancien disque (EEPROM/Flash) : après le clonage, le disque est plug and play.
    2. Virginisation et initialisation/télécodage ultérieur via DiagBox (éventuellement en ligne) + personnalisation des clés.
  • Il est recommandé de le faire effectuer par un expert disposant d’un équipement de service PSA (DiagBox/Lexia/PP2000).
  • Débranchez toujours la batterie avant le démontage/montage et suivez la procédure du fabricant pour éviter d’endommager l’appareil.

  Raisons pour lesquelles la pièce est endommagée

  • Humidité et corrosion : la pénétration de l’humidité dans les connecteurs ou dans l’unité peut provoquer une oxydation des contacts et des pannes de communication.
  • Surtension du système électrique : des problèmes d’alimentation électrique du véhicule peuvent endommager l’électronique sensible de l’ECU.
  • Dommages mécaniques – emballage éclaté, chocs ou manipulation imprudente lors du démontage et du montage.
  • Connecteurs et câblage endommagés : un mauvais contact peut provoquer une défaillance apparente de l’unité elle-même.
  • Assemblage incorrect : une connexion alors que l’appareil est sous tension ou une mauvaise mise en place des connecteurs peut entraîner un dysfonctionnement de la pièce.
  • Âge et charge de fonctionnement : les voitures plus anciennes peuvent présenter des signes d’usure au niveau des composants électroniques et des connexions soudées.
