Calculateur IAW 48P2.77 9646570280 9645989480 1938NH

Description

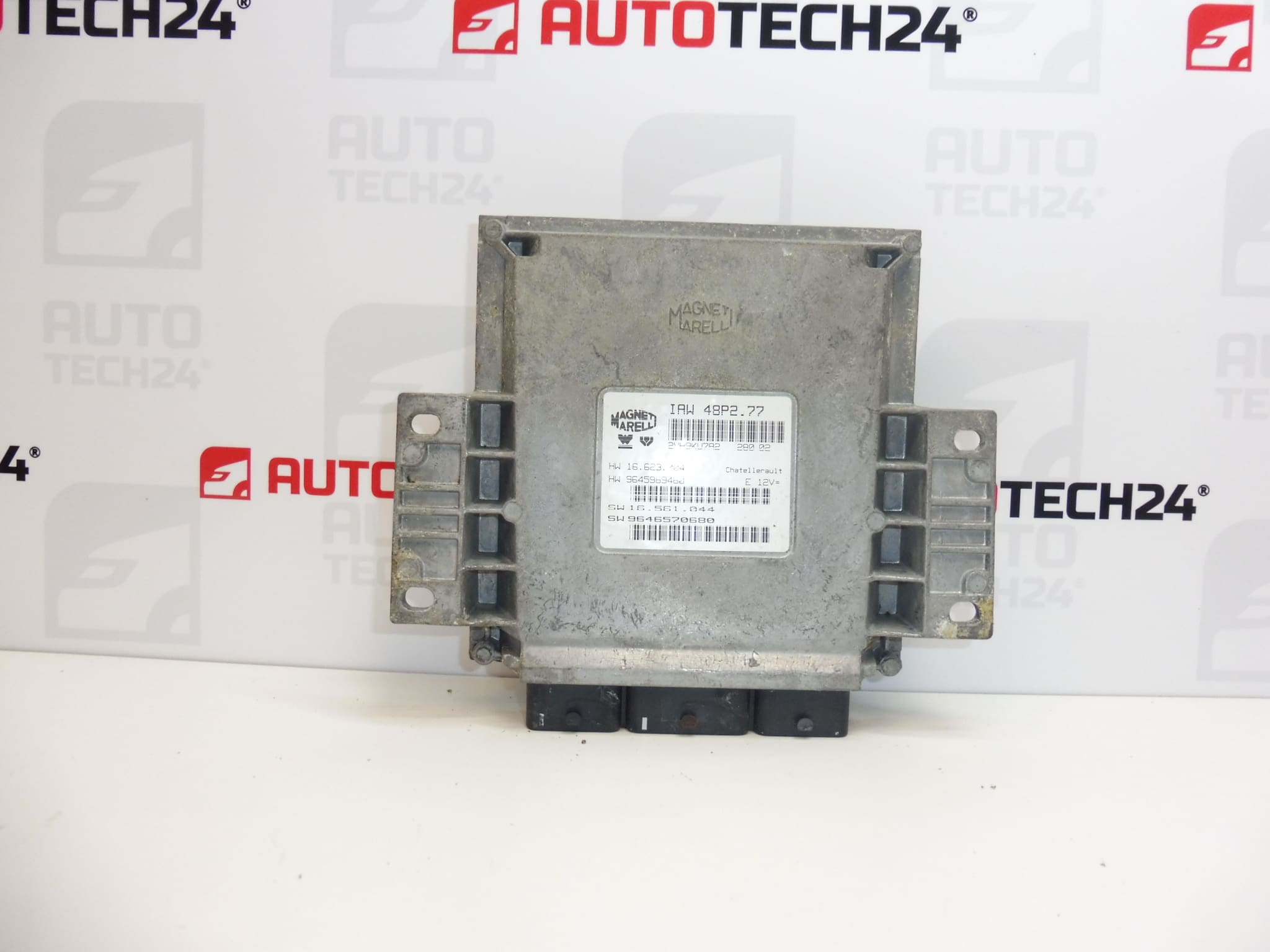

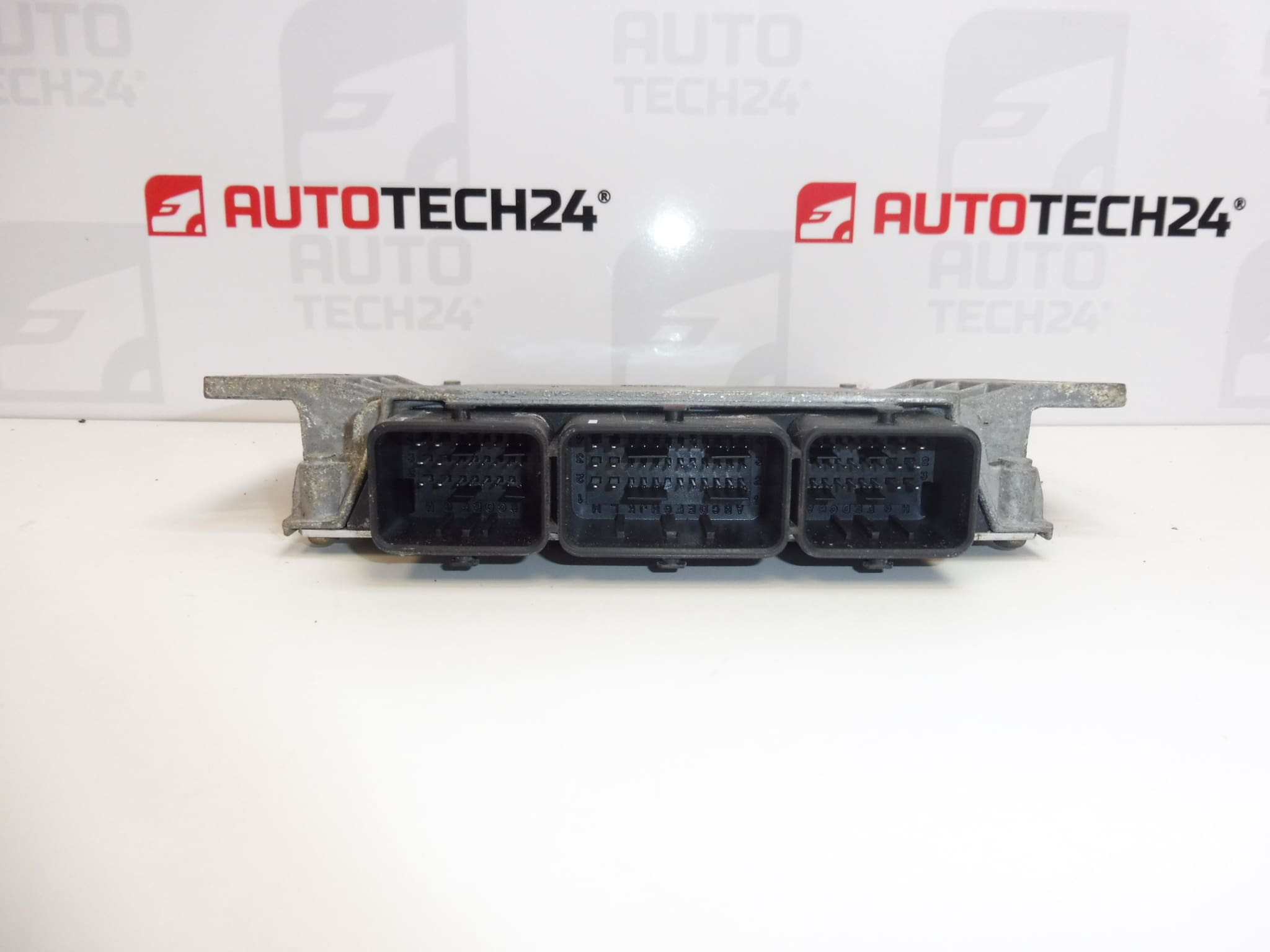

Calculateur MAGNETI MARELLI IAW 48P2.77
Provenant d’une PEUGEOT 206 1.1i

Description de la pièce

Ce calculateur d’injection MAGNETI MARELLI IAW 48P2.77 d’occasion provient d’une Peugeot 206 1.1i. Ce type de calculateur traite les données des capteurs et commande l’injection de carburant ainsi que les fonctions connexes du moteur. Lors du remplacement, il est important de choisir la bonne version du calculateur et d’effectuer son adaptation électronique au véhicule.

Pour choisir la pièce de rechange, comparez la désignation IAW 48P2.77 et les références 9646570280, 9645989480 et 1938NH avec celles du calculateur d’origine. La provenance indiquée de la pièce ne suffit pas à confirmer sa compatibilité avec toutes les Peugeot 206. Il s’agit d’une solution de réparation utilisant une pièce d’occasion ; avant le remplacement, il est conseillé de confirmer par un diagnostic que la panne provient bien du calculateur, et non de l’alimentation ou du câblage.

Informations techniques

• Fabricant: MAGNETI MARELLI
• Modèle: Peugeot 206
• Type de calculateur: IAW 48P2.77
• Catégorie de pièce: calculateur d’injection
• Provenance de la pièce: PEUGEOT 206 1.1i
• État: pièce d’occasion
• Autres références: 9646570280, 9645989480, 1938NH
• Autre désignation dans la documentation: NFP

Codes produits

• Codes produits: 9646570280, 9645989480, 1938NH
• Désignation du calculateur: IAW 48P2.77
• Modèle: Peugeot 206

Recommandations de montage

La procédure suivante est une procédure générale de remplacement du calculateur d’injection. Les étapes exactes de démontage, de déconnexion de l’alimentation et de mise en service dépendent de la version précise du véhicule et des instructions d’entretien du constructeur. Le simple branchement d’un calculateur d’occasion ne permet pas nécessairement de démarrer le moteur.

1) Avant le montage

• Comparez la désignation du type, les références produits, les connecteurs et les fixations avec ceux de l’ancien calculateur. Évaluez la compatibilité matérielle et logicielle requise à l’aide des données d’entretien.
• Inspectez le boîtier, les contacts et les dispositifs de verrouillage des connecteurs. Prêtez attention à la corrosion, à l’humidité, aux broches déformées et aux signes de surchauffe.
• Vérifiez l’alimentation, les masses et le câblage du véhicule. Un défaut non corrigé dans le circuit peut également endommager le calculateur de remplacement.
• Choisissez à l’avance la méthode de transfert des données ou d’initialisation. Si possible, enregistrez les données de diagnostic et effectuez une sauvegarde des données du calculateur d’origine.

2) Outils et matériel nécessaires

• Outillage à main courant adapté aux assemblages utilisés et outils permettant de débrancher les connecteurs sans les endommager.
• Multimètre et équipement de diagnostic adaptés au véhicule concerné.
• Équipement de sauvegarde, de clonage ou d’initialisation du calculateur selon la méthode choisie.
• Poste de travail propre et sec, et protection adaptée de l’électronique contre les décharges électrostatiques.

3) Procédure de montage étape par étape

1. Effectuez un diagnostic initial et consignez les symptômes de la panne ainsi que les données disponibles du calculateur d’origine.
2. Confirmez la compatibilité du calculateur de remplacement en comparant les désignations et les données d’entretien. Choisissez sa procédure de mise en service.
3. Coupez le contact, laissez les systèmes électroniques passer en veille conformément aux instructions du constructeur, puis débranchez la batterie selon la procédure prescrite.
4. Accédez au calculateur en suivant la procédure d’entretien propre au véhicule. Avant de débrancher les connecteurs, notez le cheminement du câblage et leur branchement.
5. Déverrouillez les connecteurs sans forcer. Ne tirez pas sur les fils et protégez les contacts contre les impuretés et l’humidité.
6. Desserrez les fixations et retirez le calculateur d’origine. Contrôlez le câblage environnant et éliminez toute cause éventuelle d’infiltration d’eau ou de dommage.
7. Selon la méthode choisie, faites transférer les données ou préparer le calculateur de remplacement pour une initialisation ultérieure par un professionnel. L’ordre des opérations de programmation dépend de l’équipement utilisé.
8. Mettez en place le calculateur de remplacement et fixez-le conformément aux instructions du constructeur. Le câblage ne doit être ni tendu ni pincé.
9. Branchez les connecteurs et verrouillez-les complètement. Vérifiez leur bon emboîtement et remettez en place tous les éléments de protection démontés.
10. Rebranchez la batterie selon la procédure prescrite. Effectuez le codage, l’adaptation et le contrôle de diagnostic nécessaires avant de démarrer le moteur.

4) Contrôles après montage et vérification du fonctionnement

Vérifiez la communication avec le calculateur, la conformité de la configuration et l’autorisation de démarrage. Après le démarrage, surveillez le fonctionnement du moteur, les voyants et les données de diagnostic. Si tout est correct et que le véhicule peut circuler en toute sécurité, effectuez un court essai routier, puis relisez la mémoire des défauts. En cas de problèmes persistants, procédez à un diagnostic plutôt qu’à des remplacements répétés de pièces à l’aveugle.

5) Erreurs de montage les plus fréquentes et moyens de les éviter

• Choix fondé uniquement sur le modèle du véhicule : comparez également la désignation du calculateur et sa version technique.
• Omission de l’adaptation : définissez la méthode de mise en service avant de procéder au remplacement.
• Manipulation sous tension : respectez la procédure du constructeur pour débrancher la batterie.
• Endommagement des contacts : emboîtez les connecteurs bien dans l’axe et ne forcez pas leur verrouillage.
• Cause initiale de la panne non éliminée : avant de brancher la pièce de remplacement, réparez le câblage endommagé, corrigez les défauts d’alimentation ou éliminez la source d’humidité.

Montage et codage – important

• Le calculateur est d’occasion et est « appairé » au véhicule d’origine (VIN/PIN/clés).
• Options de mise en service :
  1. Clonage des données de l’ancien calculateur (EEPROM/Flash) – après clonage, le calculateur est prêt à être branché et utilisé.
  2. Remise à l’état vierge, puis initialisation/télécodage via DiagBox (éventuellement en ligne) + apprentissage des clés.
• Il est recommandé de faire réaliser l’intervention par un professionnel disposant de l’équipement d’entretien PSA (DiagBox/Lexia/PP2000).
• Avant tout démontage/montage, débranchez toujours la batterie et respectez la procédure du constructeur afin d’éviter d’endommager le calculateur.

Causes de détérioration de la pièce

De manière générale, les facteurs suivants peuvent endommager les calculateurs d’injection ; il ne s’agit pas d’une description de l’état constaté de cet exemplaire :

• Humidité et corrosion après une altération de la protection du calculateur ou des connecteurs.
• Surtension ou mauvaise manipulation de l’alimentation, par exemple lors d’un branchement incorrect de la batterie.
• Courts-circuits dans le câblage ou les composants raccordés, susceptibles d’endommager les circuits de sortie du calculateur.
• Contraintes thermiques et vibrations, qui sollicitent durablement les composants électroniques et les connexions.
• Interventions non professionnelles et programmation interrompue, susceptibles d’endommager l’électronique ou d’altérer les données enregistrées.
