Calculateur moteur IAW 6LPC.105 9665490080 9654596080

Description

Calculateur MAGNETI MARELLI pour véhicules PEUGEOT 207  1.4 16V KFU
Calculateur de gestion moteur

Description de la pièce

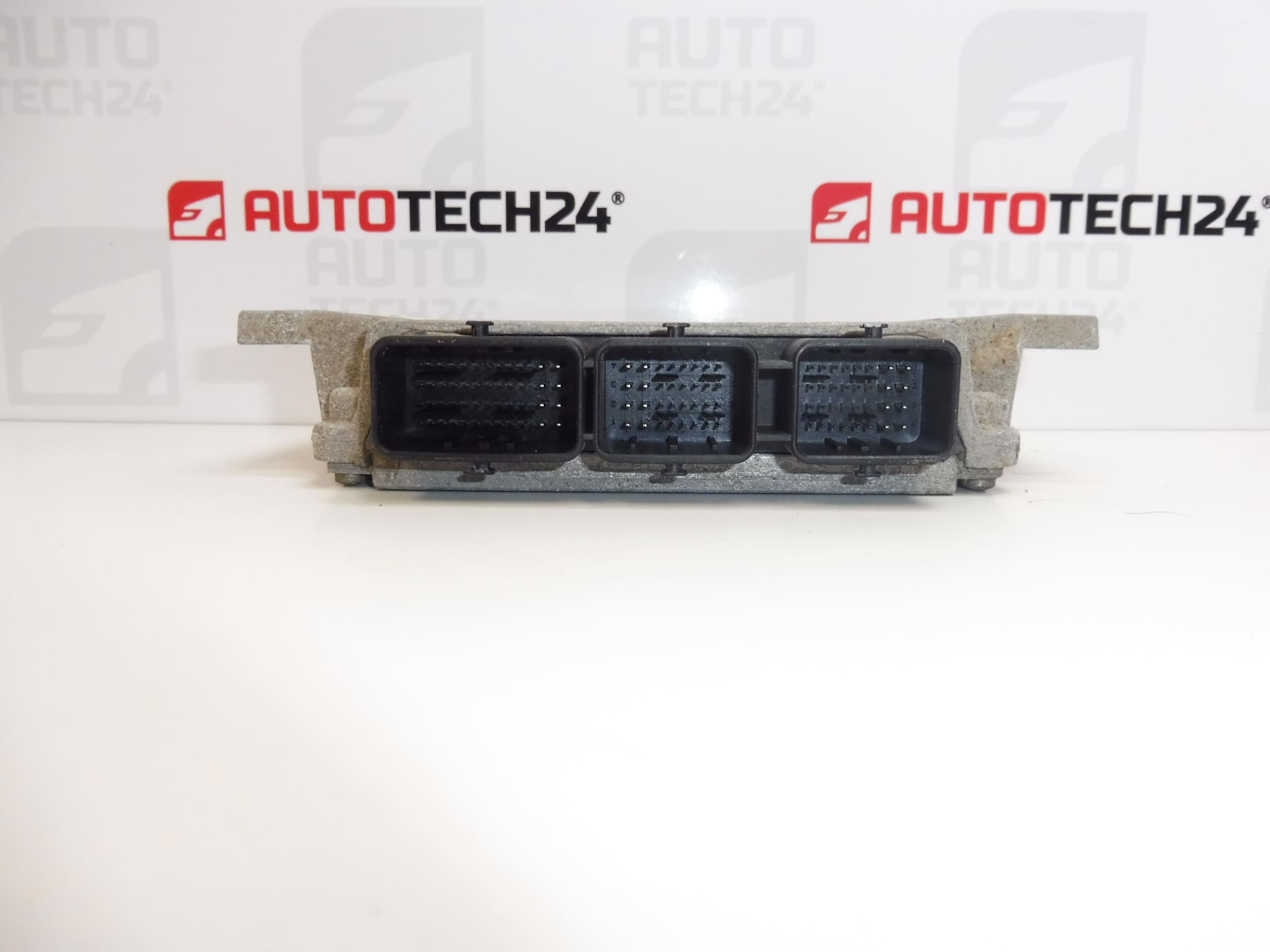

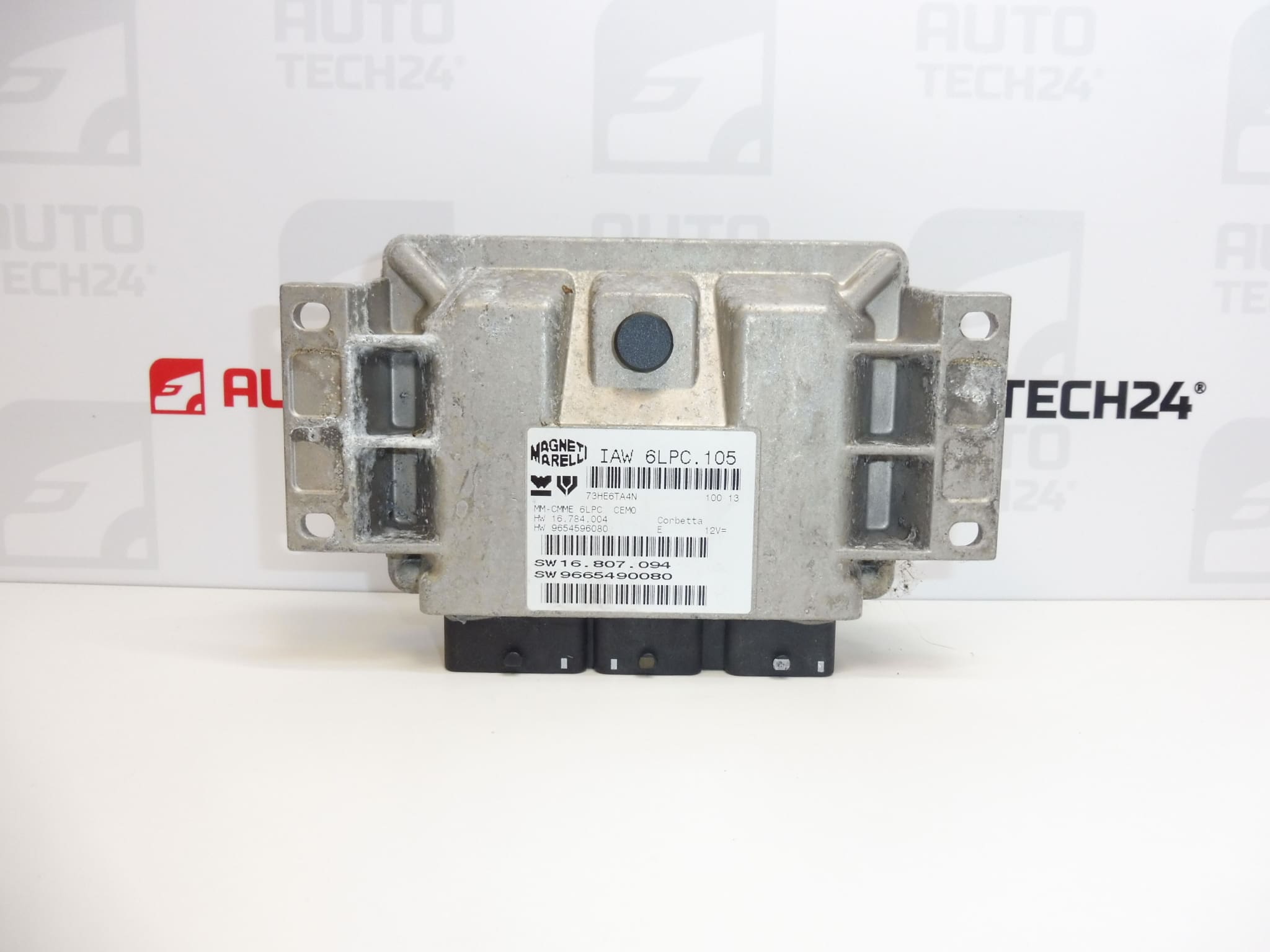

Calculateur moteur MAGNETI MARELLI IAW 6LPC.105 d’occasion pour Peugeot 207 1.4 16V KFU. Il s’agit d’un calculateur de gestion moteur appartenant à la catégorie des calculateurs d’injection, qui traite les données de fonctionnement et commande le fonctionnement du moteur.

Lors du choix d’une pièce de remplacement, comparez les références 9665490080 et 9654596080, la version du calculateur et ses connecteurs avec la pièce d’origine. La seule correspondance du modèle du véhicule ne suffit pas : pour un calculateur moteur d’occasion, il faut également prévoir le transfert des données ou son adaptation au véhicule. Cette pièce offre ainsi la possibilité d’effectuer une réparation avec une pièce d’occasion plutôt que d’acheter un calculateur neuf, à condition qu’elle corresponde à la version requise.

Informations techniques

• Fabricant: MAGNETI MARELLI
• Modèle: Peugeot 207
• Motorisation indiquée dans la documentation: 1.4 16V KFU
• Référence du calculateur: IAW 6LPC.105
• Type de pièce: calculateur moteur / d’injection
• État: pièce d’occasion
• Autres références: 1940XX, 1940XY

Codes produits

• Codes produits: 9665490080, 9654596080, 1940XX, 1940XY
• Désignation du type: IAW 6LPC.105
• Modèle: Peugeot 207

Les références indiquées servent à identifier la pièce. Avant le remplacement, comparez les informations disponibles sur le calculateur d’origine ; la seule liste de références ne remplace pas l’évaluation de l’aptitude du calculateur au transfert des données et à la mise en service.

Recommandations de montage

La procédure suivante est une procédure générale de remplacement du calculateur moteur. Les étapes précises de démontage, de coupure de l’alimentation et de programmation dépendent de la version exacte du véhicule et de la procédure d’entretien du constructeur. Le remplacement par un calculateur d’occasion ne se limite généralement pas à un simple rebranchement mécanique des connecteurs.

1) Avant le montage

• Comparez le fabricant, la désignation du type, les références produit, les connecteurs et les points de fixation avec le calculateur d’origine.
• Examinez le boîtier, les contacts et les dispositifs de verrouillage des connecteurs. Recherchez des fissures, des déformations, de la corrosion, des traces d’humidité ou de surchauffe.
• Vérifiez la cause de la panne à l’aide d’un outil de diagnostic. Un problème d’alimentation, de mise à la masse ou de câblage peut présenter des symptômes similaires à ceux d’une défaillance du calculateur lui-même.
• Choisissez à l’avance la méthode de mise en service. Si le calculateur d’origine permet la lecture des données, faites-en réaliser une sauvegarde par un professionnel.

2) Outils et matériel nécessaires

• Outillage à main courant adapté aux assemblages utilisés et outils permettant de déverrouiller les connecteurs sans les endommager.
• Équipement de diagnostic PSA et, selon la méthode choisie, équipement de lecture et d’écriture des données des calculateurs.
• Multimètre, produits adaptés aux contacts électriques et accessoires propres non pelucheux.
• Protection adaptée contre les décharges électrostatiques lors des interventions sur l’électronique ; pour la programmation, alimentation stabilisée conforme aux exigences de l’équipement utilisé.

3) Procédure de montage étape par étape

1. Immobilisez le véhicule et relevez les données de diagnostic disponibles avant de commencer le démontage.
2. Vérifiez les circuits d’alimentation et de masse ainsi que l’état du câblage associé. Corrigez les défauts détectés avant de brancher le calculateur de remplacement.
3. Coupez le contact, attendez l’arrêt des systèmes électroniques et débranchez la batterie conformément à la procédure du constructeur.
4. Accédez au calculateur d’origine conformément à la documentation d’entretien. Repérez le cheminement du câblage et la position des connecteurs.
5. Déverrouillez les connecteurs et débranchez-les sans tirer sur les fils. Ne forcez pas sur les mécanismes de verrouillage.
6. Desserrez les fixations et retirez le calculateur d’origine. Contrôlez la zone environnante, les éléments de fixation et les éventuels capots de protection.
7. Comparez de nouveau les deux calculateurs et examinez les contacts. Faites d’abord réparer par un professionnel toute connexion endommagée ou corrodée.
8. Selon la méthode choisie, faites effectuer le clonage des données ou la préparation du calculateur en vue de son initialisation ultérieure. N’effectuez la programmation sur établi qu’avec un équipement adapté et un branchement correct.
9. Mettez en place le calculateur de remplacement, fixez-le conformément à la procédure d’entretien et branchez les connecteurs jusqu’à leur verrouillage complet. Le câblage ne doit être ni tendu ni pincé.
10. Remettez en place tous les éléments de protection déposés et rebranchez la batterie conformément à la procédure du constructeur.
11. Effectuez l’initialisation, le codage et l’apprentissage des clés nécessaires selon la méthode choisie. Vérifiez ensuite la communication de diagnostic et la possibilité de démarrer le moteur.

4) Contrôles après montage et vérification du fonctionnement

Vérifiez le verrouillage des connecteurs, la fixation du calculateur et le cheminement du câblage. À l’aide de l’outil de diagnostic, vérifiez la communication, la configuration et les éventuels défauts. Après le démarrage du moteur, surveillez son fonctionnement et les voyants. N’effectuez un essai routier que si le véhicule fonctionne correctement ; après cet essai, effectuez une nouvelle lecture de diagnostic et évaluez les éventuels défauts récurrents.

5) Erreurs de montage les plus fréquentes et moyens de les éviter

• Choix uniquement selon le modèle du véhicule : comparez également la référence du calculateur, les numéros et la configuration des connexions.
• Branchement sans avoir réglé la question de l’appairage : prévoyez à l’avance le clonage ou l’initialisation appropriée.
• Remplacement sans élimination de la cause initiale : vérifiez le câblage, l’alimentation, les masses et les éventuelles infiltrations d’eau.
• Débranchement sous tension : respectez la procédure du constructeur pour l’arrêt des systèmes électroniques et le débranchement de la batterie.
• Insertion forcée d’un connecteur : vérifiez son orientation, l’état des contacts et le fonctionnement du verrouillage.
• Coupure de l’alimentation pendant l’écriture des données : utilisez l’équipement prescrit et une alimentation stable.

Montage et codage – important

• Le calculateur est d’occasion et est « appairé » au véhicule d’origine (VIN/PIN/clés).
• Possibilités de mise en service :
  1. Clonage des données de l’ancien calculateur (EEPROM/Flash) – après clonage, le calculateur est prêt à l’emploi (plug and play).
  2. Virginisation puis initialisation/télécodage via DiagBox (éventuellement en ligne) + apprentissage des clés.
• Il est recommandé de confier l’intervention à un professionnel disposant de l’équipement d’entretien PSA (DiagBox/Lexia/PP2000).
• Avant toute dépose/repose, débranchez toujours la batterie et respectez la procédure du constructeur afin de ne pas endommager le calculateur.

Causes de détérioration de la pièce

De manière générale, les circonstances suivantes peuvent endommager les calculateurs moteur. Il ne s’agit pas d’une description de défauts constatés sur cet exemplaire précis.

• Humidité et corrosion : la présence d’eau dans les connecteurs ou à l’intérieur du boîtier peut endommager les contacts et l’électronique.
• Surtension et mauvaise manipulation de l’alimentation : un branchement inadapté de la source d’alimentation ou une procédure incorrecte lors d’une intervention sur la batterie peuvent endommager les circuits du calculateur.
• Court-circuit dans le câblage ou dans un élément raccordé : il peut surcharger les circuits de sortie du calculateur.
• Contraintes thermiques et vibrations : à long terme, elles contribuent au vieillissement des composants électroniques et des connexions.
• Interventions non professionnelles : une ouverture incorrecte du boîtier, des contacts endommagés ou une écriture de données interrompue peuvent rendre le calculateur inopérant.
