Description

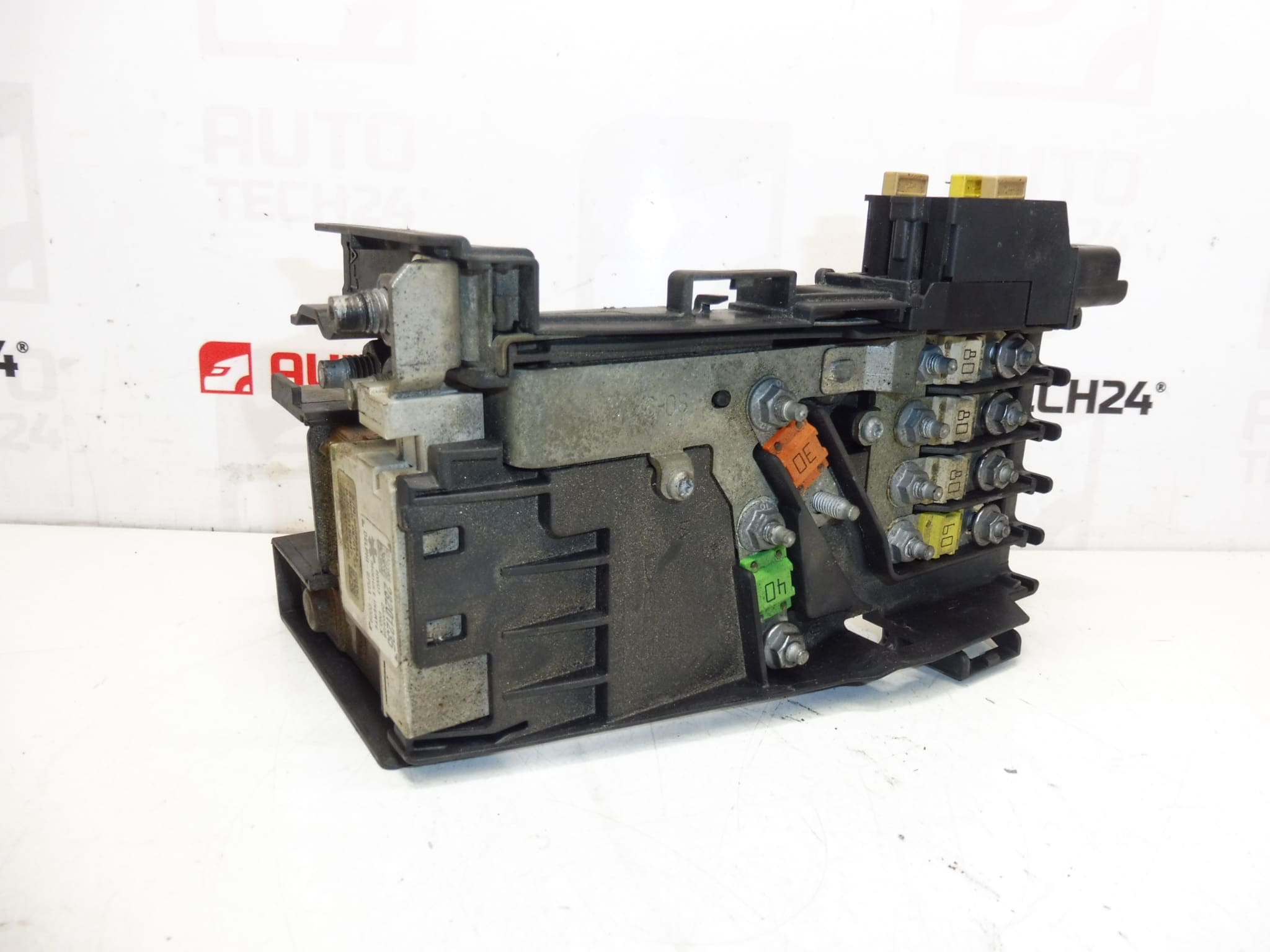

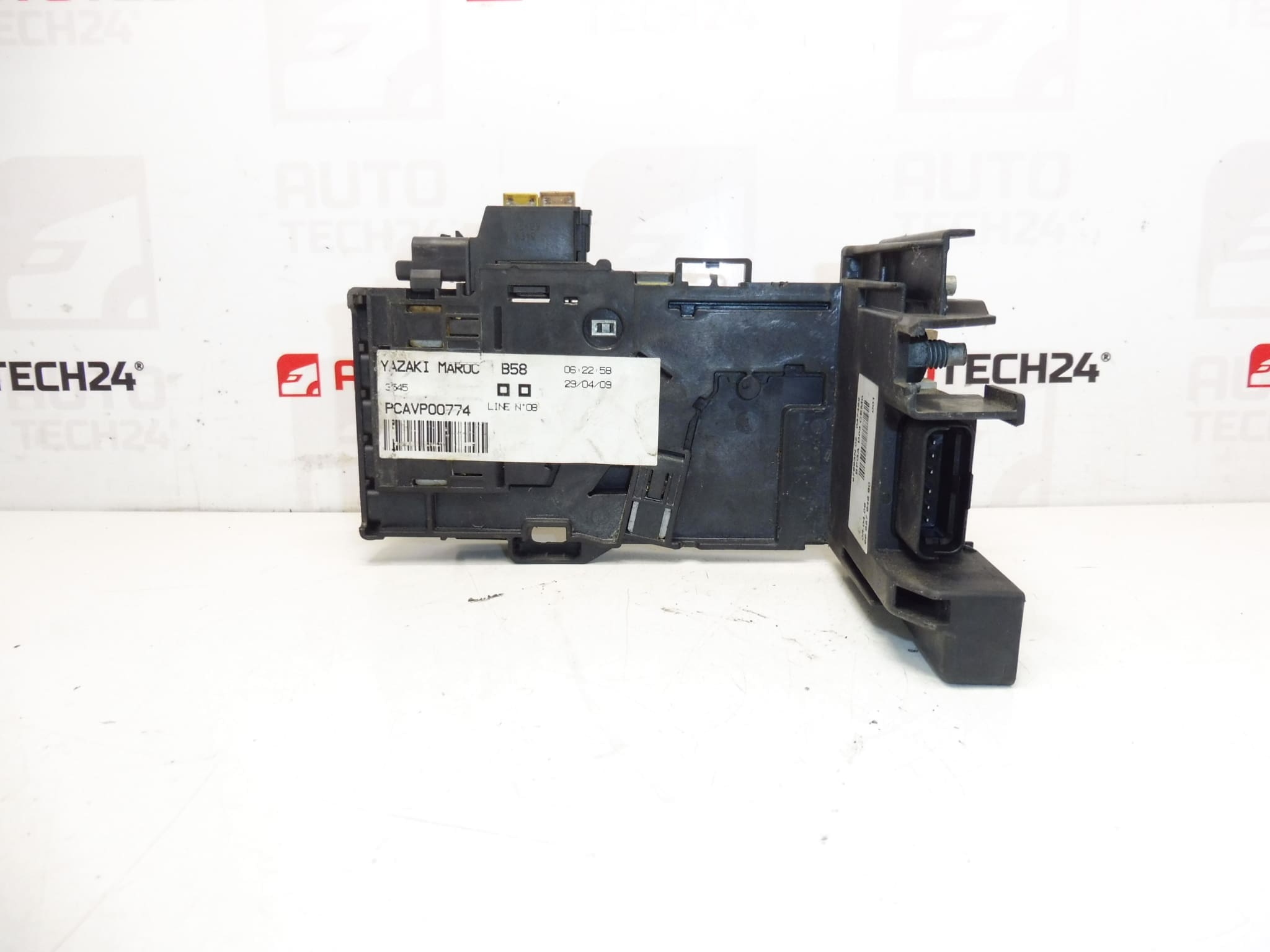

Unité de protection d’alimentation de direction sur batterie pour véhicules CITROËN et PEUGEOT
Module porte-fusibles / module de distribution d’alimentation adapté aux modèles Citroën et Peugeot. Références courantes : 9665794680, 28201235, 6500HE. Conçu pour gérer l’alimentation et la protection des circuits électriques moteurs et confort, ce module est un élément clé pour assurer la sécurité électrique et la fiabilité du véhicule. Convient aux ateliers professionnels et aux bricoleurs expérimentés recherchant une pièce de rechange identifiée par ses numéros OEM.
Informations techniques
- Fabricant: Stellantis
- Modèle: Citroën C4, Citroën C4 II, Citroën C4 Picasso, Peugeot 3008 I, Peugeot 308, Peugeot 5008 I
- Codes Produit: 9665794680, 28201235, 6500HE
- Autres Numéros: 6500H, 28201235 (variantes et cross-références fréquentes)
Fonction
Le module assure la distribution de l’alimentation depuis la batterie vers plusieurs circuits (moteur, démarreur, éclairage, systèmes auxiliaires) et intègre des fusibles et relais de protection. Il protège contre les surintensités et les courts-circuits, centralise les points de connexion et permet un accès facilité pour le diagnostic et le remplacement des éléments de protection.
Remplacement et installation
Remplacement recommandé par un technicien ou un bricoleur expérimenté. Étapes générales :
- Couper l’alimentation : Toujours déconnecter la batterie avant toute intervention pour éviter tout risque électrique et endommagement du module.
- Accéder au module : Retirer les caches et protections plastiques dans le compartiment moteur/passage selon le modèle.
- Débrancher les connecteurs : Dégager les connecteurs électriques en respectant les clips de verrouillage et noter leur position si nécessaire.
- Démonter le module : Dévisser les fixations et retirer le module en évitant de forcer sur les cosses ou les composants environnants.
- Monter la nouvelle unité : Replacer le module, revisser les fixations, reconnecter les connecteurs et remonter les protections.
- Vérifications : Reconnecter la batterie et contrôler le bon fonctionnement des circuits protégés (démarrage, éclairage, ventilation, etc.).
Recommandations de Montage
- Utiliser des outils isolés et respecter les couples de serrage recommandés par le constructeur.
- Vérifier l’état des connecteurs et câbles : nettoyage et contrôle visuel des broches pour éviter mauvais contacts ou corrosion.
- Remplacer les fusibles et relais défectueux au moment du montage pour garantir une intégration correcte du nouveau module.
- Tester les fonctions électriques après montage avant de refermer définitivement les protections.
Pourquoi la pièce se défausse le plus souvent
Les causes courantes de défaillance incluent l’infiltration d’humidité ou de corrosion des contacts, les surtensions ou courts-circuits, la fatigue thermique due aux cycles de charge/décharge et des connexions lâches provoquant des échauffements locaux. Un mauvais entretien électrique (fils abîmés, connexions corrodées) et des incidents électriques répétés augmentent le risque de panne.
Référence de recherche fréquente : 9665794680 / 28201235 / 6500HE. Pièce adaptée aux ateliers et aux particuliers connaissant les procédures de sécurité électrique. Acheter un module de remplacement identifié par ces références facilite la recherche et assure une compatibilité mécanique et électrique avec les modèles cités.
