Description

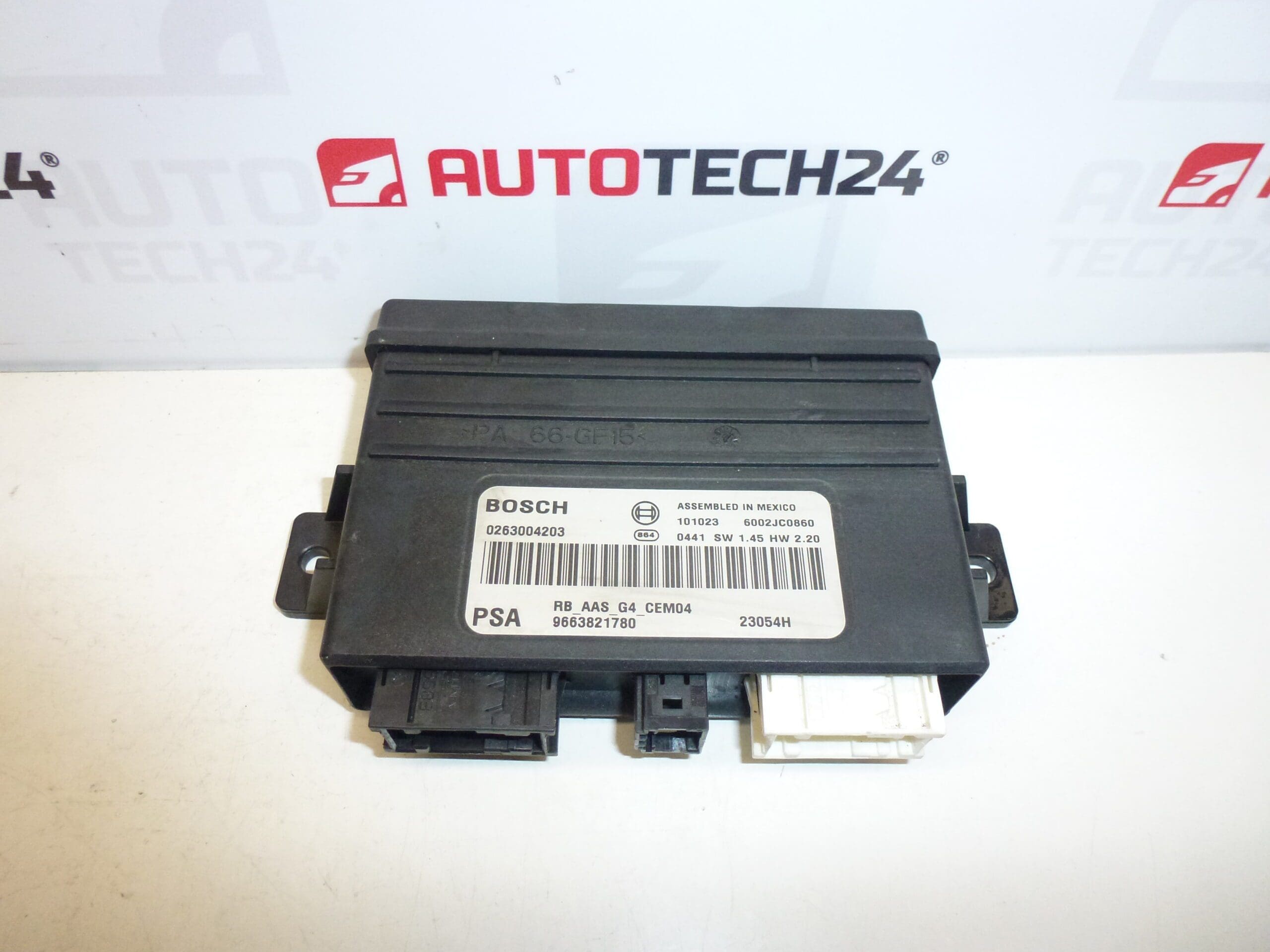

Unité de commande d’assistance au stationnement BOSCH pour véhicules Citroën et Peugeot. Capteurs avant et arrière.
Présentation
Calculateur BOSCH pour système d’aide au stationnement, conçu pour gérer les capteurs ultrasoniques avant et arrière. Pièce adaptée aux ateliers et utilisateurs indépendants recherchant une unité de contrôle par référence (codes fréquents indiqués ci‑dessous). Remplace la fonction de détection d’obstacles et communique les alertes sonores et visuelles au tableau de bord.
Fonction et compatibilité
Le calculateur traite les signaux des capteurs de stationnement, filtre les parasites, évalue la distance aux obstacles et envoie les informations au réseau CAN du véhicule pour l’affichage et l’alarme. Il ne comporte normalement pas d’actionneur mécanique ; son rôle principal est le traitement du signal et la communication. Cette unité est couramment montée sur les modèles suivants :
- Citroën C4 Picasso
- Citroën C5 X7
- Peugeot 407
Les clients recherchent souvent la pièce par son numéro (ex. 9663821780, 0263004203, 6590EC). Vérifier la référence sur l’unité avant remplacement pour garantir la compatibilité.
Informations techniques
- Fabricant: Bosch
- Modèle: Citroën C4 Picasso; Citroën C5 X7; Peugeot 407
- Codes produit: 9663821780; 0263004203; 6590EC
- Autres numéros: 6590EE; 6590CZ; 6590EA; 6590GN; 6590GP; 263004203
Remplacement et recommandations de montage
Procédure générale pour le remplacement (procéder selon l’accès spécifique au véhicule) :
- Couper l’alimentation: Débrancher la batterie avant toute intervention pour éviter les courts‑circuits et la perte de données.
- Accès à l’unité: Repérer et déposer les panneaux nécessaires pour accéder au boîtier (souvent situé dans le coffre, sous le tableau de bord ou derrière des gaines selon le modèle).
- Déconnexion: Débrancher soigneusement les connecteurs électriques, vérifier l’absence de corrosion et l’état des clips de verrouillage.
- Remplacement: Installer la nouvelle unité en respectant l’orientation et les points de fixation d’origine.
- Vérifications: Rebrancher la batterie et effectuer un test fonctionnel des capteurs avant et arrière. Vérifier l’absence de défauts via l’outil diagnostic.
Note: L’unité peut nécessiter une initialisation ou un codage via un outil de diagnostic compatible (par exemple pour associer l’ECU au réseau CAN du véhicule). Après remplacement, contrôler également l’état des capteurs, des faisceaux et des masses pour assurer un fonctionnement fiable.
Signes de défaillance et fréquence des pannes
Signes indiquant un problème sur le calculateur d’aide au stationnement :
- Alarmes erratiques ou bips continus sans obstacle.
- Message d’erreur ou témoin au tableau de bord annonçant un défaut du système de stationnement.
- Perte totale de la fonctionnalité des capteurs avant et/ou arrière.
- Comportement intermittent lié aux vibrations ou à l’humidité.
Pourquoi cette pièce lâche le plus souvent
- Infiltration d’humidité et corrosion des connecteurs ou du boîtier, surtout si le véhicule a subi des infiltrations d’eau.
- Chocs ou impacts sur les capteurs ou le véhicule, provoquant des surtensions ou des dommages internes.
- Défauts de masse ou câblage endommagé entraînant des courts‑circuits ou des signaux parasites.
- Vieillissement électronique lié aux cycles thermiques et à l’exposition aux vibrations.
Conseils pour l’atelier
- Contrôler systématiquement l’état des capteurs et du faisceau avant de remplacer le calculateur — un capteur défectueux peut endommager l’ECU ou générer des codes erreur persistants.
- Nettoyer et traiter les connecteurs corrodés ou humides, et assurer une bonne étanchéité après intervention.
- Prévoir un test complet après montage avec un outil de diagnostic pour effacer les défauts et vérifier la communication sur le bus CAN.
Référencez cette unité par ses numéros de pièce lors de la recherche pour faciliter la compatibilité et gagner du temps en atelier.
