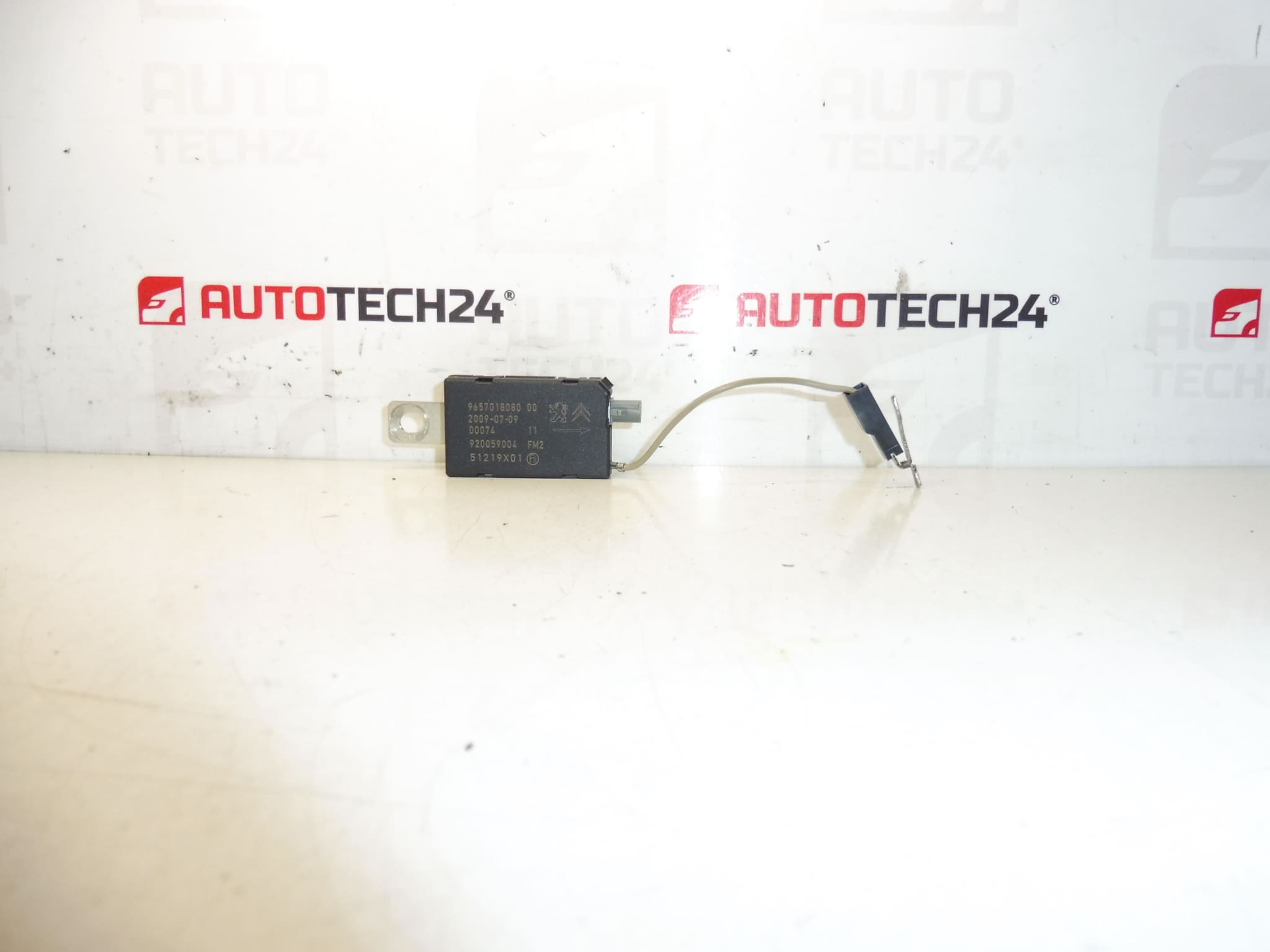

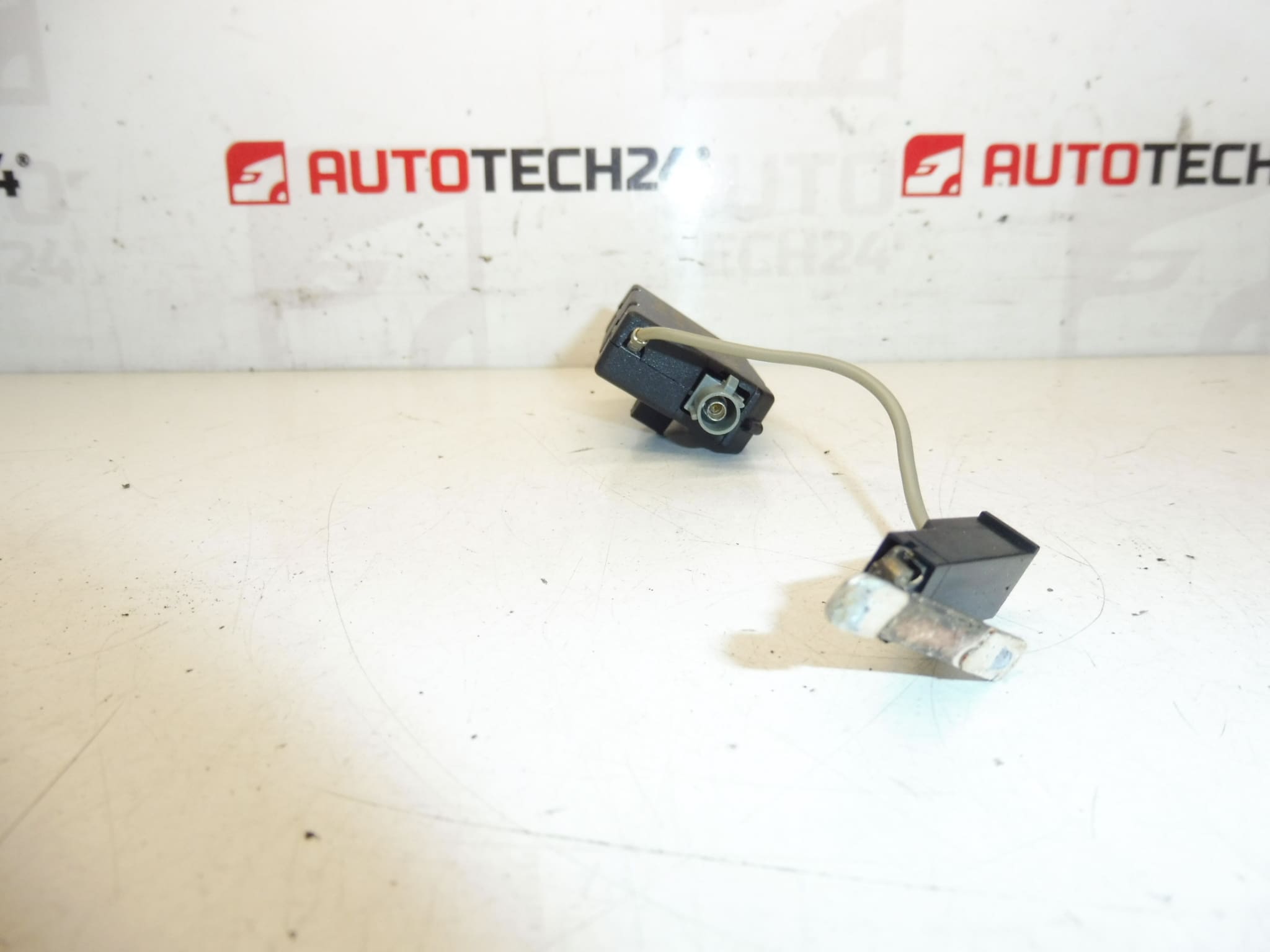

Amplificateur d’antenne FM2 9657018080 6561JW

Description

Antenna amplifier FM2 for Citroen and PEUGEOT cars

Description de la pièce

L’Amplificateur d’antenne FM2 est un composant électrique conçu pour les voitures Citroën et Peugeot. Cette pièce automobile d’occasion est un bon choix pour réparer les problèmes de réception du signal FM, les fluctuations de la qualité radio ou la perte totale de réception. Les pièces de ce type sont souvent recherchées principalement par le numéro de série, il est donc important de vérifier la correspondance du marquage avec la pièce existante.

L’avantage est la conception originale de Stellantis/PSA, qui facilite l’échange contre la pièce d’origine sans modifications inutiles. C’est une solution pratique pour les mécaniciens automobiles et les bricoleurs lors de la restauration du fonctionnement du système d’antenne du véhicule.

Informations techniques

• Fabricant : Stellantis Citroën Peugeot
• Modèle : Citroën C4 PICASSO
• Autres numéros : 9657018080, 6561JW, NFP

Codes produits

• Codes produits : 9657018080, 6561JW
• Models: Citroën C4 PICASSO

Recommandations d’installation

Généralement/typiquement pour remplacer ce type de pièce électrique, la procédure exacte peut varier en fonction du modèle spécifique et de la marque de la voiture. Des précautions doivent être prises avec l’amplificateur d’antenne pour éviter d’endommager les connecteurs, le câblage ou les fixations.

1) Avant le montage

• Vérifiez que les marquages de la pièce d’origine et de la nouvelle correspondent, en particulier 9657018080 et 6561JW.
• Vérifiez visuellement l’état des connecteurs, des contacts et du corps de la pièce.
• Comparez la forme, l’ajustement et le nombre de points de connexion avec l’ancienne pièce.
• Assurez-vous que la pièce utilisée n’est pas mécaniquement endommagée, obstruée ou présentant des traces de forte corrosion.

2) Outils et matériels nécessaires

• Ensemble d’outils manuels de base
• Préparatifs pour le retrait du panneau
• Nettoyant pour contacts électriques
• Chiffon ou torchon propre
• Gants de protection

3) Procédure d’assemblage étape par étape

1. Coupez le contact et débranchez la batterie pour des raisons de sécurité.
2. Fournir un accès à l’amplificateur d’antenne d’origine en fonction de la conception du véhicule.
3. Retirez soigneusement les pièces de couverture ou de revêtement si elles gênent l’accès à la pièce.
4. Vérifiez le câblage et l’état des connecteurs avant de débrancher l’ancienne pièce.
5. Débranchez les connecteurs électriques sans recourir à la force brute pour éviter de casser les loquets.
6. Retirez l’amplificateur d’origine du support ou du support.
7. Comparez côte à côte l’ancienne et la nouvelle pièce, en particulier les numéros, les connecteurs et les supports.
8. Si nécessaire, nettoyez délicatement les surfaces de contact et les connecteurs avec un produit adapté.
9. Placez la nouvelle pièce à sa place d’origine et fixez-la correctement.
10. Connectez les connecteurs de manière à ce qu’ils soient bien en place et correctement sécurisés.
11. Réinstallez tous les capots et garnitures retirés.
12. Connect the battery and perform a basic check of radio function and signal reception.
• 4) Contrôles post-assemblage et essai routier/vérification du fonctionnement
  • Vérifiez que la radio reçoit les stations FM de manière stable et sans bruit important.
  • Vérifiez les pertes de signal pendant le fonctionnement normal.
  • Vérifiez que les connecteurs tiennent fermement et qu’il n’y a aucune tension excessive dans le câblage.
  • Pendant la conduite, observez si la qualité de réception s’est améliorée par rapport à l’état d’origine.

  5) Les erreurs de montage les plus courantes + comment les éviter

  • Échange de pièces en fonction de l’apparence : comparez toujours les numéros de produits, pas seulement la forme.
  • Endommagement du connecteur lors du démontage – déverrouillez d’abord le connecteur et ne tirez pas sur les câbles.
  • Emplacement insuffisant du connecteur – après la connexion, vérifiez que la connexion est serrée et sécurisée.
  • Montage sans vérifier l’état du câblage – le défaut ne doit pas nécessairement provenir uniquement de l’amplificateur lui-même, mais également de l’alimentation ou du connecteur.
  • Retrait grossier des garnitures : utilisez un levier en plastique approprié pour éviter d’endommager les pièces intérieures.

  Raisons pour lesquelles la pièce est endommagée

  • Humidité et fuites dans la zone du système d’antenne
  • Corrosion of contacts and electrical connections
  • Dommages au câblage ou aux connecteurs lors d’une réparation précédente
  • Âge et usure normale des composants électroniques
  • Flux de tension dans le système électrique du véhicule
  • Dommages mécaniques lors du démontage de la garniture ou d’autres pièces associées
