Description

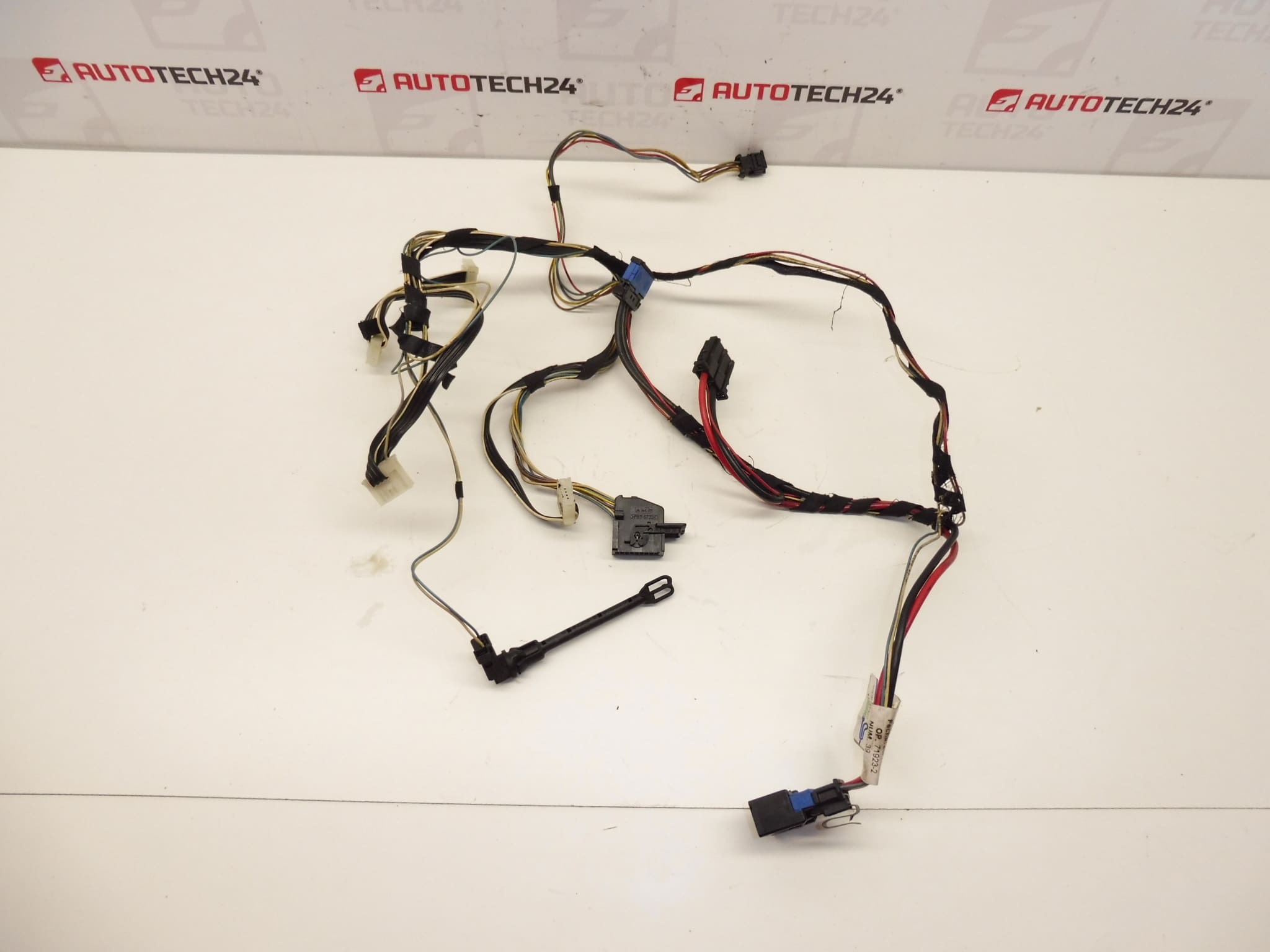

Faisceau complet de climatisation numérique BEHR pour les véhicules Peugeot 307 jusqu’en 2004.
Faisceau électrique de climatisation BEHR spécialement conçu pour les Peugeot 307 (modèles jusqu’en 2004). Pièce destinée aux garagistes et aux passionnés de mécanique souhaitant remplacer un faisceau défectueux ou endommagé. Souvent recherché par les numéros de référence (D5384, 6445ZV), ce faisceau assure la connexion entre l’unité de commande de climatisation et les actionneurs électriques du système, garantissant le bon fonctionnement de la ventilation, du contrôle de température et de l’embrayage de compresseur.
Fonction et utilité
Le faisceau relie l’unité de commande de la climatisation aux différents composants électriques du circuit HVAC : moteur de soufflante, capteurs de température, servomoteurs des volets, bobine de l’embrayage du compresseur et électrovannes. Il transmet signaux et alimentation, permettant la régulation automatique ou manuelle de la température à l’habitacle et le déclenchement du compresseur lorsque nécessaire.
Remplacement et montage
Accès et remplacement : L’accès au faisceau s’effectue généralement depuis l’habitacle, derrière la boîte à gants ou sous la planche de bord côté passager selon la configuration du véhicule. Procédure recommandée :
- Couper l’alimentation électrique du véhicule (déconnecter la batterie).
- Retirer les garnitures nécessaires pour accéder à l’unité HVAC et aux connecteurs.
- Repérer et débrancher chaque connecteur en notant leur position ou en prenant des photos pour faciliter le remontage.
- Remplacer le faisceau par la nouvelle pièce en respectant l’ordre des connexions et les verrouillages des broches.
- Vérifier l’étanchéité et l’absence de frottements, fixer le faisceau avec des colliers et des gaines si nécessaire.
- Reconnecter la batterie et effectuer un test fonctionnel complet du système de climatisation (ventilation, positions des volets, embrayage compresseur).
Selon l’accès et l’expérience, l’intervention peut être réalisée par un professionnel en atelier ou par un bricoleur averti. Utiliser des outils adaptés et protéger les connecteurs lors du remontage.
Fréquence et causes de défaillance
Le faisceau n’est pas une pièce d’usure programmée mais peut tomber en panne pour plusieurs raisons : corrosion des contacts due à l’humidité, dommages mécaniques provoqués par des vibrations ou un mauvais maintien, rongeurs qui sectionnent les câbles, ou courts-circuits provoqués par des infiltrations d’eau. Les symptômes courants incluent fonctionnement intermittent de la ventilation, impossibilité d’enclencher le compresseur, ou commandes de climatisation erratiques.
Informations Techniques
- Fabricant: BEHR
- Modèle: Peugeot 307 (Jusqu’en 2004)
- Codes Produit: D5384, 6445ZV, NFP
- Autres Références: Stellantis / CITROËN / PEUGEOT
Recommandations de montage
- Toujours couper la batterie avant toute intervention électrique.
- Contrôler et nettoyer les broches et connecteurs avec un produit de contact approprié avant remontage.
- Protéger le faisceau contre l’humidité et les points d’échauffement à l’aide de gaines thermorétractables ou de conduits souples.
- Fixer solidement le faisceau pour éviter les frottements et les vibrations prolongées.
- Après montage, effectuer un contrôle fonctionnel complet et vérifier l’absence de défauts au tableau de bord.
Cause la plus fréquente de défaillance
La cause la plus courante est la corrosion et l’oxydation des connecteurs liée à l’humidité, entraînant des contacts intermittents et des pertes de signal. Les dommages mécaniques (frottement, pliures, morsures de rongeurs) sont également fréquents et peuvent provoquer des coupures de câble ou des courts-circuits.
