Faisceau de climatisation Citroen C4 B7 T1008911F 6436N7

Description

Pack A/C complet pour voitures Citroën C4 B7

Description de la pièce

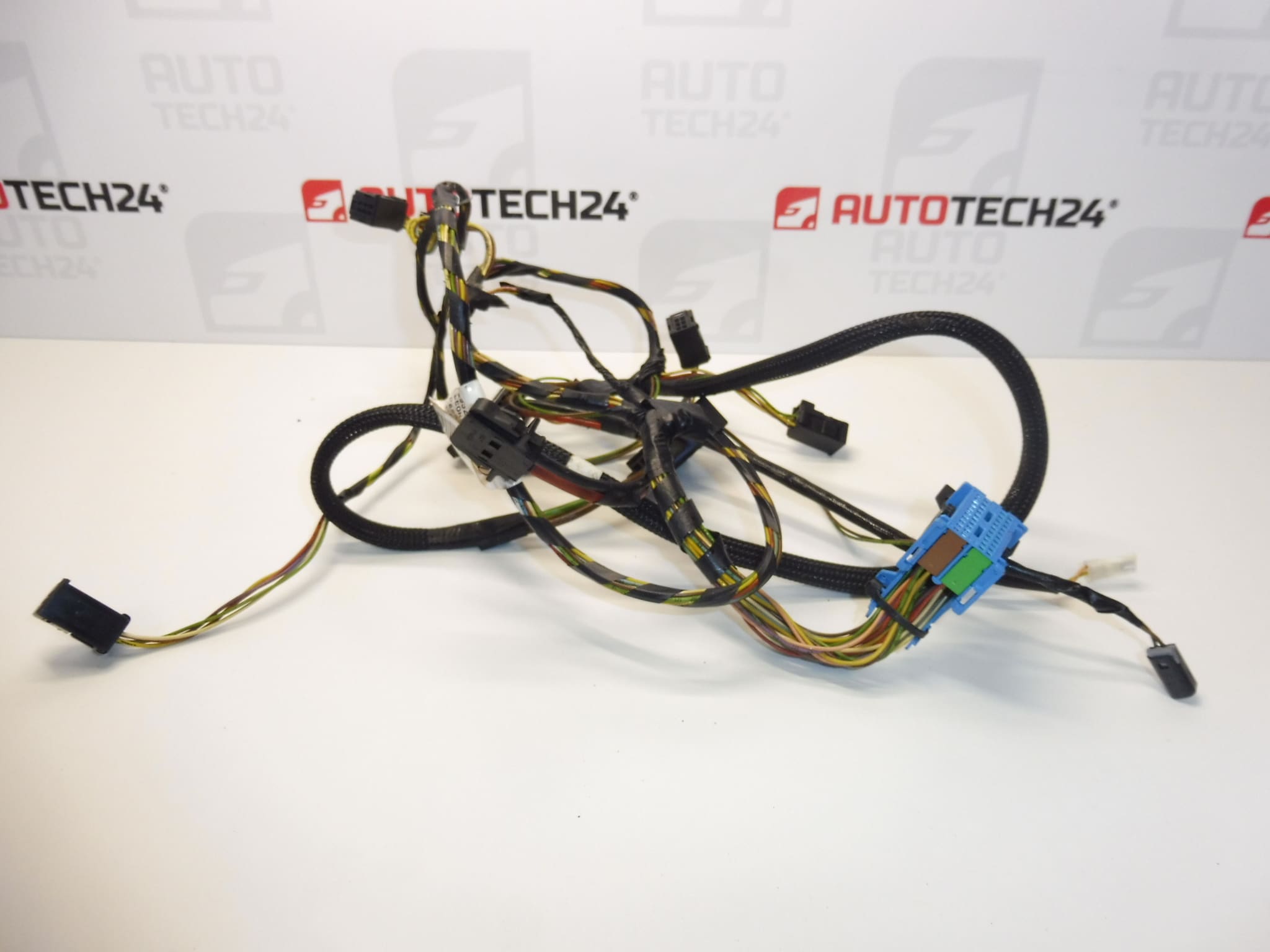

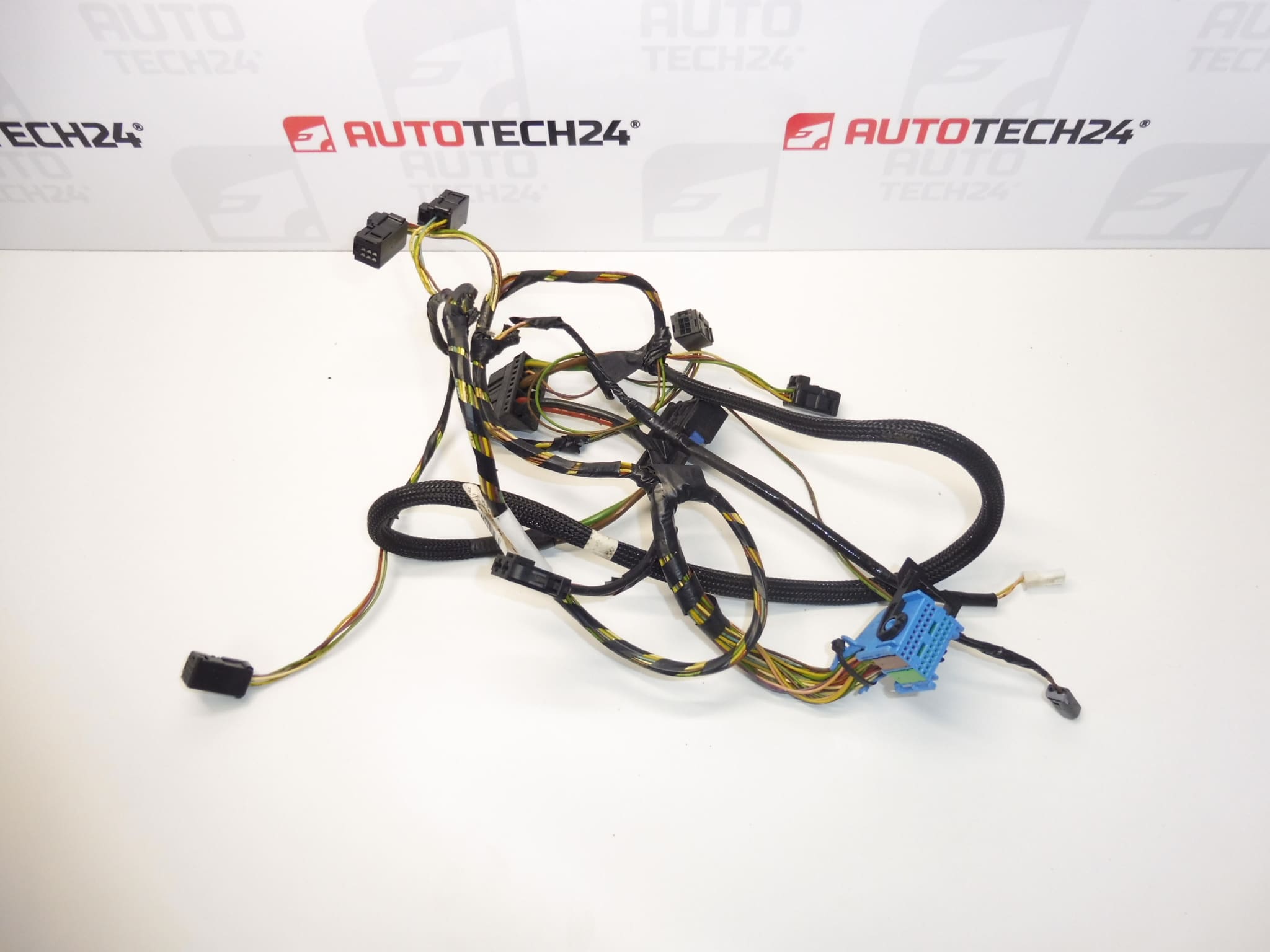

Faisceau de câblage de climatisation d’occasion pour Citroën C4 B7, également marqué Citroën C4 II dans les documents. Il est utilisé pour le raccordement électrique des composants de climatisation et représente une solution lors du remplacement des câbles endommagés. Lors du choix, concentrez-vous principalement sur la désignation T1008911F et 6436N7 et sur la compatibilité des connecteurs et de la conception avec le bundle d’origine.

Le remplacement de l’ensemble du faisceau correspondant peut être plus pratique que la réparation individuelle de plusieurs fils ou connecteurs endommagés. Cependant, avant de le remplacer, il convient de confirmer que la cause du défaut réside bien dans le câblage et non dans aucun des composants connectés.

Informations techniques

• Fabricant : non précisé
• Modèle : Citroën C4 II ; Citroën C4 B7

est mentionné dans le descriptif

• Type de pièce : faisceau de câbles du climatiseur
• État : pièce d’occasion
• Portée selon documents : pack complet de climatisation
• Autres numéros : non précisé

Codes produits

• Codes produits : T1008911F, 6436N7

Utilisez les deux désignations lorsque vous recherchez un remplacement et comparez avec la pièce d’origine. En plus des numéros, vérifiez également le nombre et la forme des connecteurs, leur affectation et le branchement du câblage.

Recommandations d’installation

Les recommandations suivantes représentent une procédure générale pour remplacer le faisceau de câbles de la climatisation. L’accès exact à la pièce, l’étendue du démontage et la procédure de déconnexion du système électrique dépendent du modèle et de la marque spécifiques de la voiture. Suivez la documentation de service du fabricant.

1) Avant le montage

• Comparez les marquages du faisceau d’origine et de remplacement, les longueurs de branchement, les connecteurs, leurs points de fixation et de fixation.
• Inspectez l’isolation, l’emballage de protection et les coudes. Concentrez-vous sur les pénétrations, les fissures, les traces de surchauffe et les interventions non professionnelles.
• Vérifiez les contacts du connecteur : ils ne doivent pas être enfoncés, pliés ou visiblement corrodés.
• Découvrez la cause du problème d’origine. Si les dommages ont été causés, par exemple, par l’humidité ou un câblage inapproprié, éliminez également ce problème.

2) Outils et matériels nécessaires

Des outils manuels de base, des outils de démontage du plastique, un outil approprié pour détacher les fusibles des connecteurs, une lampe de poche et des moyens de marquage des branches individuelles sont généralement utiles. Un multimètre et le schéma de câblage correspondant peuvent être utilisés pour le contrôle électrique. Les produits de nettoyage éventuels doivent être conçus pour les contacts électriques et les plastiques usagés.

3) Procédure d’assemblage étape par étape

1. Coupez le contact et laissez les systèmes électroniques passer au ralenti conformément à la procédure du fabricant. Débranchez ensuite la batterie en toute sécurité.
2. Accédez au volume conformément à la documentation du service. Démontez uniquement les pièces nécessaires à l’accès et ne forcez pas sur les poignées en plastique.
3. Prenez une photo du câblage d’origine, de l’emplacement des prises et des points de fixation. Marquez les connexions individuelles.
4. Dégagez les fusibles des connecteurs et débranchez-les par leur corps, et non en tirant sur les fils.
5. Étape par étape, retirez le paquet des supports et des clips. Surveillez toute branche laissée attachée ou coincée.
6. Placez le faisceau retiré et le faisceau de remplacement côte à côte et comparez à nouveau les connecteurs, les branches et les fixations. N’ajustez pas de force des connecteurs incompatibles.
7. Amenez le paquet de remplacement le long de l’itinéraire d’origine. Évitez de tendre les fils, les courbures brusques et tout contact avec des arêtes vives, des pièces mobiles ou chaudes.
8. Branchez les connecteurs et vérifiez que leurs fusibles sont verrouillés. Fixez le paquet dans les supports désignés afin qu’il ne soit pas pincé ou pendu librement.
9. Vérifiez toutes les connexions et les points de pincement possibles avant de recouvrir. Renvoyez les pièces démontées et rétablissez le courant selon la procédure du fabricant.
• 4) Contrôles post-assemblage et vérification du fonctionnement

  Vérifiez les réactions de la climatisation et les modes de fonctionnement disponibles en fonction de l’équipement de la voiture. Surveillez les pannes, les odeurs d’isolation en surchauffe ou les messages d’erreur. Si le problème persiste, procédez au diagnostic selon le schéma de câblage au lieu de changer de fil au hasard. Effectuez un court essai routier seulement une fois l’assemblage terminé en toute sécurité.

  5) Les erreurs de montage les plus courantes et comment les éviter

  • Tirer les fils : déconnecter les connecteurs seulement après avoir déverrouillé et saisi la carrosserie.
  • Fusibles qui n’ont pas cliqué : vérifiez légèrement chaque connexion après connexion sans forcer le câblage.
  • Itinéraire incorrect du faisceau : suivez l’itinéraire d’origine et utilisez la documentation prise avant le démontage.
  • Pincement lors du montage des caches : vérifiez l’espace libre autour des fils avant de les fixer.
  • Laisser la cause initiale du dommage : éliminer la source d’humidité, de frottement ou de surchauffe avant la mise en service.

  Raisons pour lesquelles la pièce est endommagée

  Les faisceaux de câbles sont généralement endommagés principalement par des contraintes mécaniques, des effets environnementaux ou une intervention inappropriée dans l’installation électrique. Il ne s’agit pas d’une description des défauts détectés de cette pièce particulière.

  • Frottage de l’isolant contre les composants environnants lorsqu’il est lâche ou mal fixé.
  • Rupture des fils dans les coudes sollicités et aux entrées des connecteurs.
  • Humidité et corrosion ultérieure des contacts, pouvant provoquer un contact intermittent.
  • Contrainte thermique de l’isolation ou surchauffe d’une connexion électrique défectueuse.
  • Dommages des fusibles des connecteurs lors d’un démontage négligent.
  • Réparations antérieures incorrectes, connexions non protégées ou câblage défectueux.
