Description

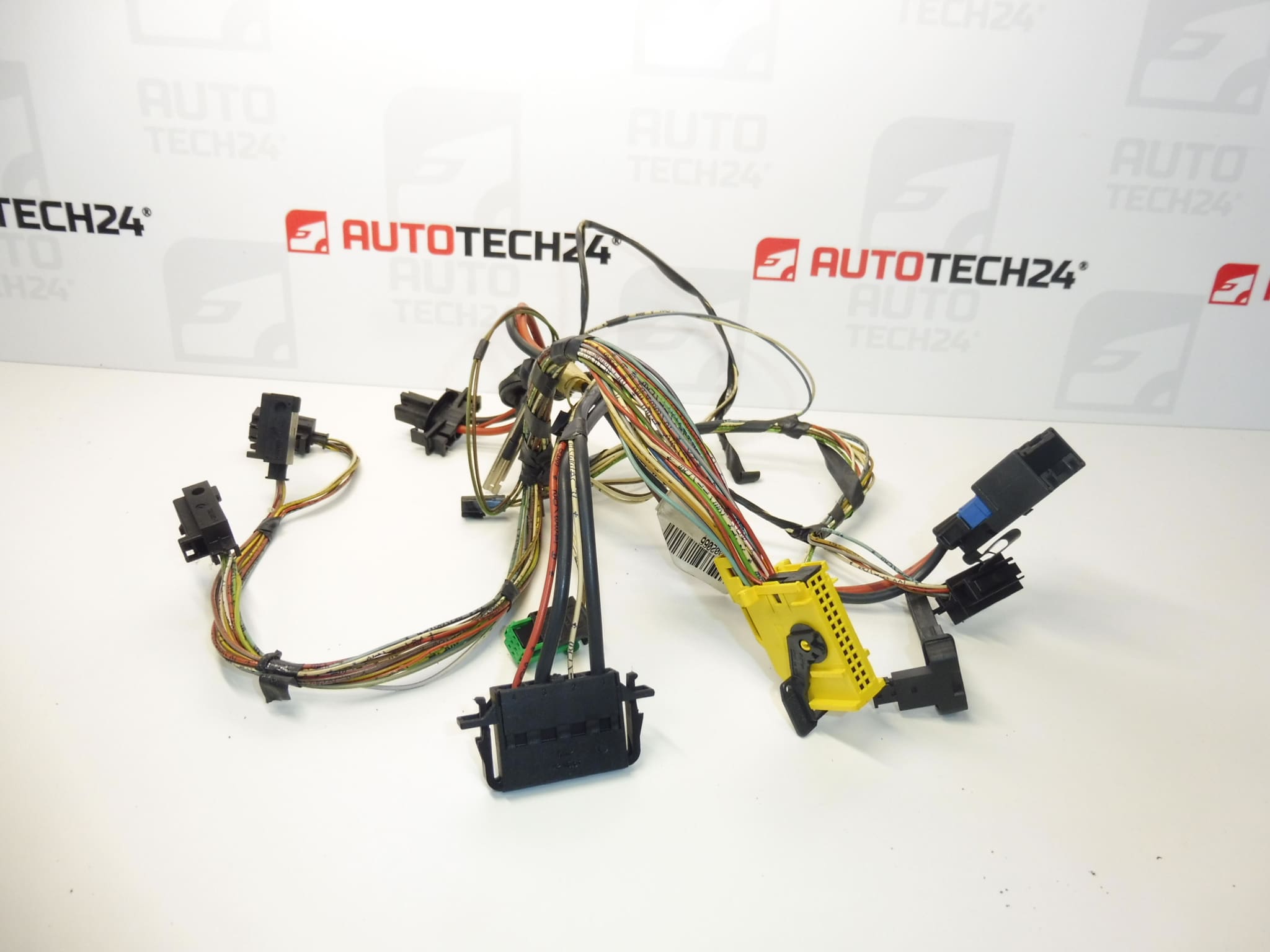

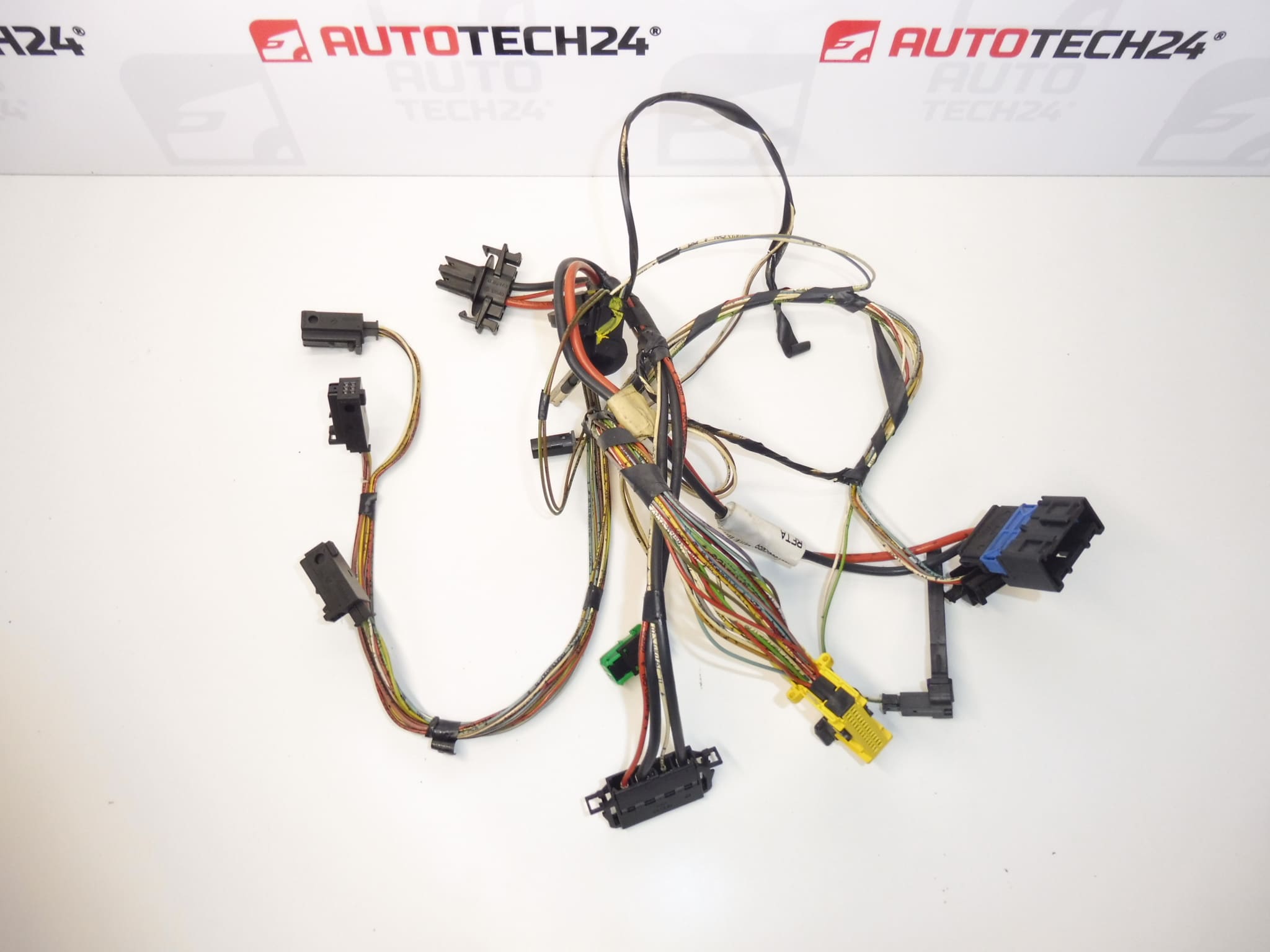

Faisceau complet de climatisation numérique BEHR pour Peugeot 307 à partir de 2004
Description de la pièce
Le faisceau de câblage de climatisation numérique BEHR pour Peugeot 307 à partir de 2004 d’occasion assure la liaison électrique entre les composants du système de climatisation. Il constitue une solution adaptée pour réparer un câblage endommagé, par exemple en cas de fils coupés ou de connecteurs détériorés. Le remplacement du faisceau complet peut être plus pratique que la réparation de plusieurs zones endommagées du câblage d’origine.
Lors de votre choix, référez-vous principalement aux références 42991 et 643642, au type de connecteurs et à la disposition des différentes branches. Il est également important de distinguer les versions de climatisation : les documents indiquent que ce faisceau est destiné à la climatisation numérique BEHR.
Informations techniques
- Fabricant : BEHR
- Modèle : Peugeot 307
- Autres références : T5 – désignation complémentaire dans le nom du produit
- Type de pièce : faisceau de câblage de climatisation numérique
- Affectation indiquée dans les documents : Peugeot 307 à partir de 2004, climatisation numérique BEHR
- État : pièce automobile d’occasion
- Contenu selon la description d’origine : faisceau complet
- Désignation complémentaire dans les documents : NFP
Références produit
- Références produit : 42991, 643642
- Modèle : Peugeot 307
Comparez les références avec celles figurant sur la pièce d’origine. Vérifiez la compatibilité en tenant compte du type de climatisation, de la forme des connecteurs, de leur brochage et du cheminement du faisceau, et pas uniquement du modèle du véhicule.
Conseils de montage
La procédure suivante est générale et concerne le remplacement d’un faisceau de câblage de climatisation. L’accès à la pièce, l’étendue du démontage et la procédure de déconnexion du système électrique dépendent de la version précise du véhicule. Suivez la documentation d’entretien du constructeur.
1) Avant le montage
- Vérifiez d’abord que la panne est bien due au câblage, et non à l’alimentation électrique, à la commande ou à l’un des composants raccordés.
- Comparez les références des pièces, le nombre et la forme des connecteurs, leur détrompage, le brochage, la longueur des branches et les points de fixation avec ceux de l’ancien faisceau.
- Examinez l’isolant, les gaines de protection, les verrous des connecteurs et les contacts. Recherchez les fissures, les éraflures, la corrosion, les traces de surchauffe et les interventions non professionnelles.
- Si vous vérifiez la continuité des fils, faites-le sur le faisceau débranché, conformément au schéma de câblage. N’appliquez pas de tension de test à des contacts non identifiés.
2) Outils et matériel nécessaires
- Outillage à main courant adapté aux fixations accessibles et outils en plastique pour déposer les garnitures sans les abîmer.
- Multimètre, pointes de touche adaptées et schéma de câblage correspondant au véhicule.
- Lampe, matériel pour repérer les connecteurs et appareil photo pour documenter le cheminement du faisceau d’origine.
- Si nécessaire, produit adapté pour les contacts électriques et matériel destiné à protéger et fixer le câblage automobile.
3) Procédure de montage étape par étape
- Documentez les symptômes de la panne et les fonctions de climatisation disponibles avant le remplacement, si leur vérification peut être effectuée en toute sécurité.
- Coupez le contact et, conformément aux instructions du constructeur, attendez que les systèmes électroniques passent en mode veille. Débranchez ensuite la batterie selon la procédure prescrite.
- Accédez au faisceau en déposant les caches ou garnitures nécessaires, conformément à la documentation d’entretien. Ne touchez pas au circuit de réfrigérant lors du remplacement du seul câblage.
- Prenez des photos du cheminement du faisceau d’origine, des points de fixation et de chaque branchement. Repérez les connecteurs si nécessaire.
- Déverrouillez les connecteurs et débranchez-les en tirant sur leur corps, jamais sur les fils. Ne forcez pas pour séparer des connexions coincées.
- Libérez progressivement les fixations et retirez l’ancien faisceau sans endommager les composants environnants ni le câblage voisin.
- Placez les deux faisceaux côte à côte pour les comparer. En cas de différence de câblage, de connecteurs ou de dérivations, interrompez le montage et vérifiez la version correcte à l’aide de la documentation.
- Faites passer le faisceau de remplacement par le cheminement d’origine. Protégez-le contre tout contact avec des arêtes vives, des surfaces chaudes ou des pièces mobiles ; les branches ne doivent être ni tendues ni pincées.
- Branchez les connecteurs correspondants et vérifiez le verrouillage de leurs dispositifs de sécurité. Chaque connexion doit s’enclencher sans force excessive.
- Vérifiez l’ensemble du cheminement, les fixations et le dégagement des mécanismes voisins. Rétablissez l’alimentation conformément aux instructions du constructeur et effectuez un essai fonctionnel en toute sécurité ; le câblage doit être fixé avant le remontage final.
- Une fois les contrôles réussis, remontez les caches et les garnitures. Veillez à ce que leurs bords et leurs fixations ne puissent pas accrocher les fils.
4) Contrôles après montage et vérification du fonctionnement
Testez la commande de la climatisation numérique et sa réaction aux modifications des réglages disponibles, par exemple la température souhaitée, la vitesse du ventilateur et la direction du flux d’air. Vérifiez l’absence de coupures, de fonctionnement irrégulier ou d’odeur d’isolant surchauffé. Si un outil de diagnostic adapté est disponible, vérifiez les défauts enregistrés. N’effectuez un court essai routier qu’après le remontage complet et vérifiez que le fonctionnement ne se coupe pas sous l’effet des vibrations du véhicule.
5) Erreurs de montage les plus fréquentes et comment les éviter
- Confusion entre les versions du faisceau : comparez au préalable les références, les connecteurs et les dérivations, et pas seulement le modèle du véhicule.
- Détérioration des contacts en forçant le branchement : vérifiez l’orientation et le détrompage du connecteur, ne forcez pas.
- Fils pincés ou tendus : respectez le cheminement d’origine et inspectez tous les endroits à risque avant de remettre les caches.
- Verrous mal enclenchés : après le branchement, vérifiez le verrouillage mécanique de chaque connecteur.
- Cause initiale de la panne non traitée : éliminez toute infiltration d’eau, fixation inadaptée ou défaillance d’un composant raccordé, sans quoi le faisceau de remplacement risque lui aussi d’être endommagé.
Causes possibles de détérioration de la pièce
Pour les faisceaux de câblage de climatisation, les causes fréquentes de détérioration sont notamment les suivantes :
- Vieillissement de l’isolant et contraintes thermiques, susceptibles de fragiliser et de fissurer la protection des fils.
- Vibrations et frottements dus à une fixation desserrée ou à un cheminement inadapté du câblage.
- Humidité et infiltrations d’eau, qui favorisent la corrosion des contacts et dégradent la connexion électrique.
- Surchauffe des connexions due à un mauvais contact ou à une surcharge électrique.
- Démontage antérieur effectué sans précaution, notamment en tirant sur les fils, en cassant les verrous ou en pinçant le faisceau sous les caches.
- Modifications non professionnelles du câblage, par exemple des connexions de mauvaise qualité ou des zones réparées insuffisamment protégées.
