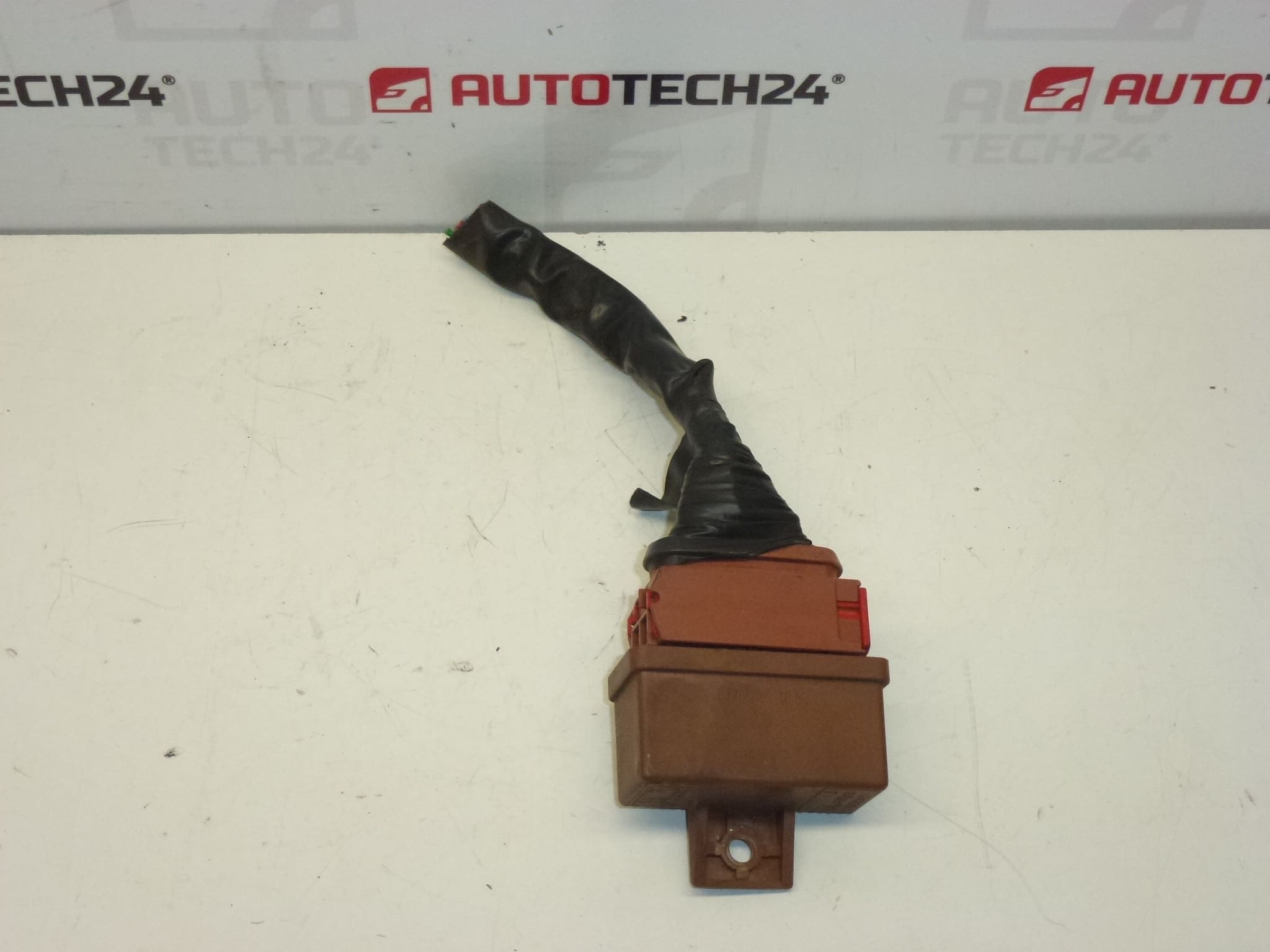

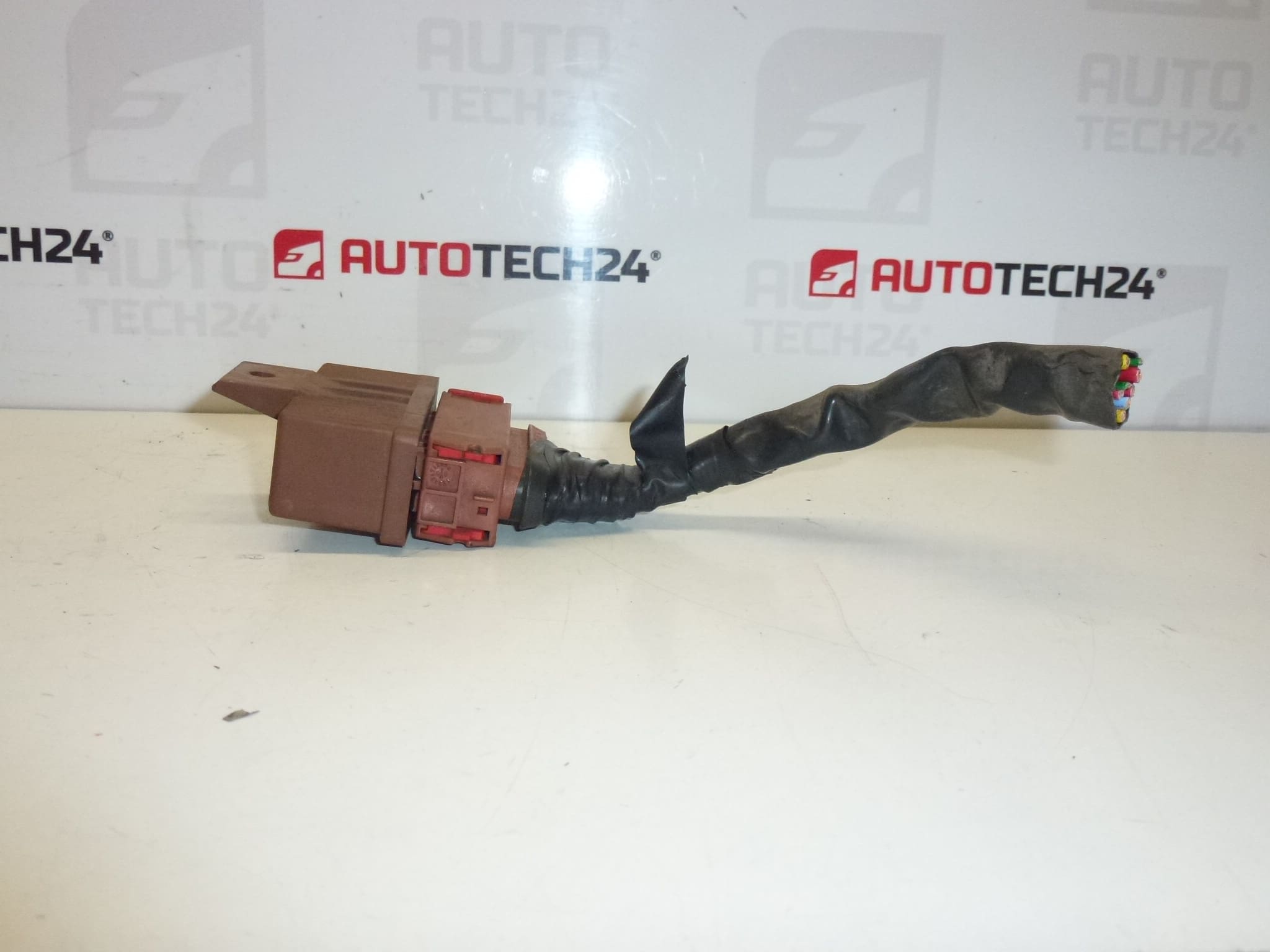

Relais de carburant BITRON 240109 avec faisceau, compatible avec véhicules Citroën et Peugeot du groupe PSA. Pièce électrique utilisée pour commuter l’alimentation de la pompe à carburant et protéger le circuit en cas de surcharge.
Fonction
Ce relais commande l’alimentation électrique de la pompe à carburant. Lorsqu’il est activé par l’ECU, il ferme le circuit et autorise le débit d’essence vers le moteur. Il assure aussi une protection contre les défauts électriques et limite les surtensions.
Remplacement et installation
Procédure générale pour le remplacement :
- Couper la batterie avant toute intervention.
- Localiser le boîtier de fusibles / relais (habituellement sous le tableau de bord ou dans le compartiment moteur).
- Débrancher le connecteur existant et démonter le relais d’origine avec le petit segment de faisceau si présent.
- Installer le nouveau relais avec son faisceau, veiller à la bonne polarité et aux connexions bien serrées.
- Reconnecter la batterie et contrôler le fonctionnement de la pompe à carburant.
Intervention adaptée aussi bien aux ateliers professionnels qu’aux bricoleurs expérimentés. Si vous avez un doute sur l’emplacement exact dans votre modèle, consultez la documentation spécifique du véhicule ou un schéma électrique PSA.
Signes de défaillance et causes courantes
Les signes d’un relais défectueux comprennent le démarrage difficile, des coupures moteur aléatoires, le bruit inhabituel de la pompe ou l’absence totale d’alimentation à la pompe. Les causes typiques sont l’usure des contacts internes, la corrosion, les vibrations prolongées, les surtensions ou un câblage endommagé.
Informations techniques
- Fabricant : Bitron
- Modèle : Citroën, Peugeot (PSA)
- Codes produit : 240109
- Autres numéros : 19207L
