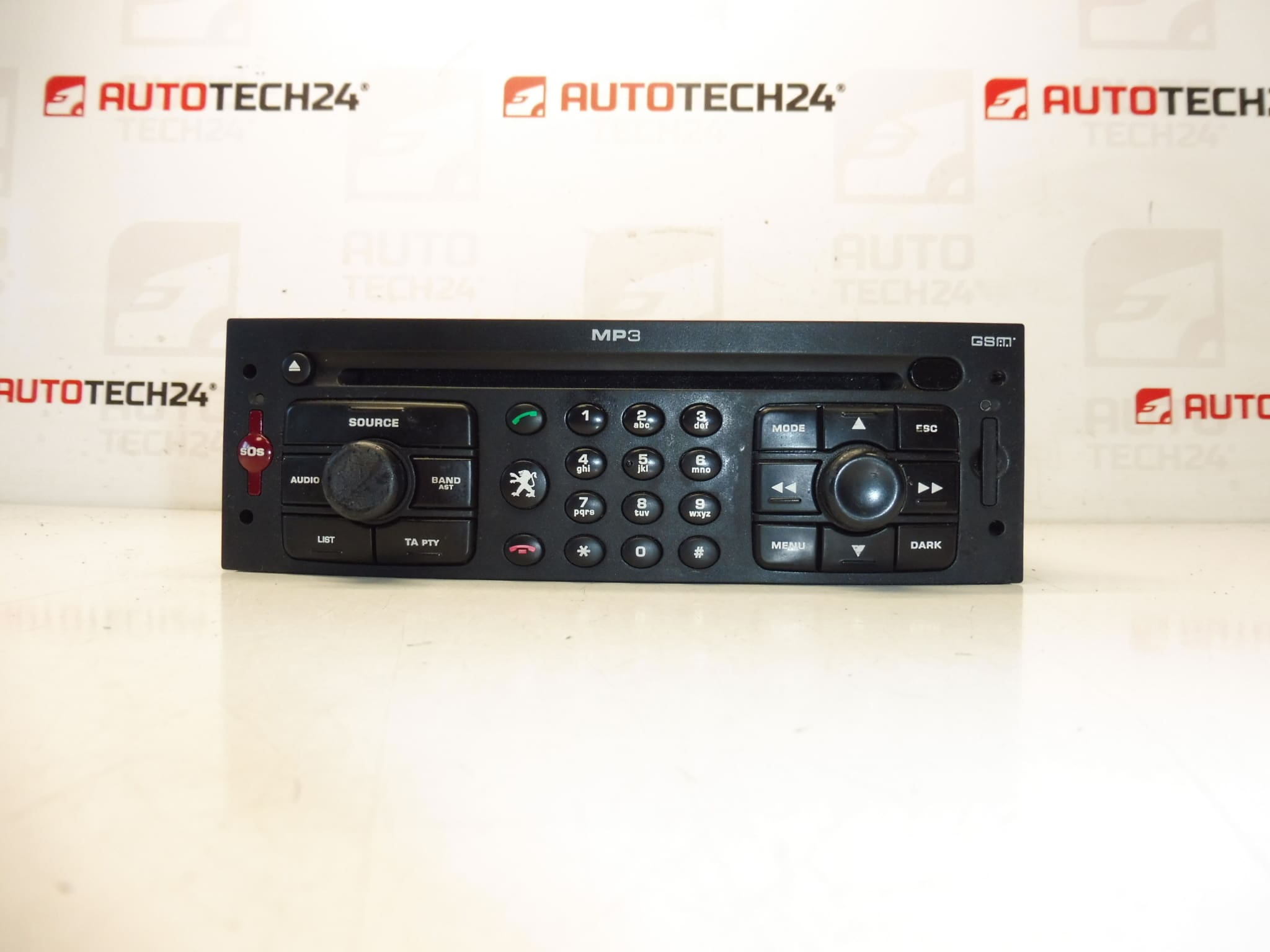

Autoradio Peugeot 307 RT3-N3 96632917XT 657465

État selon les documents : testé, entièrement fonctionnel

Codes produits

• Codes produits : 96632917XT, 657465
• Désignation de l’unité : RT3-N3-09
• Modèles : Peugeot 307

Recommandations d’installation

Pour cette partie, selon les documents, la radio doit être ajoutée à la voiture avec diagnostic. La procédure ci-dessous est donc une combinaison d’informations connues provenant des documents et de la pratique générale généralement pour le remplacement d’un autoradio ou d’une unité de navigation dans les voitures PSA. Les étapes exactes peuvent varier en fonction du modèle de voiture et de l’équipement spécifiques.

1) Avant le montage

• Vérifiez que tous les numéros et marquages sur les pièces d’origine et de rechange correspondent, en particulier 96632917XT, 657465 et RT3-N3-09.
• Inspectez les connecteurs, les broches, la façade et les points de fixation pour déceler tout dommage ou oxydation.
• Vérifiez l’état des pièces mécaniques, notamment si la façade, les boutons ou la fente du mécanisme ne sont pas endommagés.
• Avant de démonter l’ancienne pièce, il est conseillé d’enregistrer la connexion des connecteurs et la position des différentes pièces.
• Comme il s’agit d’un composant électronique, manipulez-le avec précaution et protégez-le de l’électricité statique, de l’humidité et d’une manipulation brutale.

2) Outils et matériels nécessaires

• Ensemble d’outils manuels de base
• Levier en plastique pour retirer les panneaux
• Clés ou outils adaptés pour retirer l’autoradio si nécessaire
• Chiffon propre pour nettoyer les connecteurs et les surfaces environnantes
• Préparation pour un nettoyage en douceur des contacts électriques, si nécessaire
• Équipement de diagnostic pour attribuer la radio à la voiture

3) Procédure d’assemblage étape par étape

1. Coupez le contact et débranchez la batterie avant de commencer à travailler.
2. Retirez la garniture et les éléments d’accès afin de pouvoir accéder en toute sécurité à l’unité d’origine sans endommager les pièces intérieures environnantes.
3. Retirez soigneusement la radio ou l’unité de navigation d’origine du stockage.
4. Débranchez tous les connecteurs et toutes les connexions d’antenne ou de données. Ne retirez pas les connecteurs en forçant et vérifiez leur état.
5. Comparez côte à côte l’ancienne et la nouvelle pièce : numéros, disposition des connecteurs, forme du boîtier et points de fixation.
6. Si les connecteurs sont sales, nettoyez-les délicatement et laissez-les sécher.
7. Connectez l’autoradio de remplacement aux connecteurs et assurez-vous qu’il est correctement inséré sans forcer le câblage.
8. Placez d’abord l’unité sur une surface propre et vérifiez qu’aucun câble ou connecteur ne gêne.
9. Après la mise en place mécanique, fixez la pièce et remettez les pièces démontées de l’intérieur.
10. Connectez la batterie et effectuez une vérification de base de l’alimentation de l’appareil.
11. Procédez ensuite à l’affectation de la radio à la voiture par diagnostic comme indiqué dans les documents.
12. Une fois la configuration réussie, vérifiez le fonctionnement de la radio, des commandes, éventuellement de la navigation et des autres fonctions disponibles de l’appareil.
• 4) Contrôles post-assemblage et essai routier / vérification du fonctionnement
  • Vérifiez que l’appareil s’allume et communique correctement avec la voiture.
  • Vérifiez le fonctionnement des boutons de commande, de l’affichage, de la sortie audio et de la lecture multimédia, si disponibles.
  • Si l’appareil utilise des fonctions de navigation ou GSM, vérifiez également leur réponse de base.
  • Pendant la conduite, surveillez les coupures de courant, les redémarrages ou les pertes de son en cas de secousses.
  • Après un court passage, vérifiez à nouveau le bon positionnement de la radio et la solidité des pièces démontées environnantes.

  5) Les erreurs de montage les plus courantes + comment les éviter

  • Pièce par numéro incorrectement sélectionnée : comparez toujours tous les codes de l’étiquette, pas seulement une partie de l’étiquette.
  • Assemblage sans débrancher la batterie – pour les pièces électroniques, cela peut entraîner des dommages ou des erreurs indésirables.
  • Dommages aux connecteurs lors du démontage – relâchez les connecteurs doucement et uniquement dans le bon sens.
  • Câblage serré derrière l’unité : vérifiez toujours le cheminement des câbles avant la mise en place définitive.
  • Omission de l’affectation du diagnostic – pour cette radio, selon les documents, il est nécessaire de transférer le diagnostic sur la voiture.
  • Retrait grossier des garnitures : utilisez des outils en plastique appropriés pour éviter d’endommager les pièces intérieures environnantes.

  Raisons pour lesquelles la pièce est endommagée

  • Fluctuations de tension dans le réseau de bord ou mauvaise manipulation lors de la connexion et de la déconnexion de la batterie.
  • Humidité et oxydation des connecteurs qui peuvent provoquer un mauvais contact et des dysfonctionnements.
  • Dommages mécaniques lors d’un démontage ou d’un assemblage négligent de l’unité.
  • Usure des boutons et de la mécanique lors d’une utilisation prolongée.
  • Surchauffe des composants électroniques ou charge à long terme dans des conditions de fonctionnement inappropriées.
  • Interférence incorrecte avec l’installation électrique de la voiture, qui peut endommager la radio elle-même ou sa communication avec le véhicule.
