Description

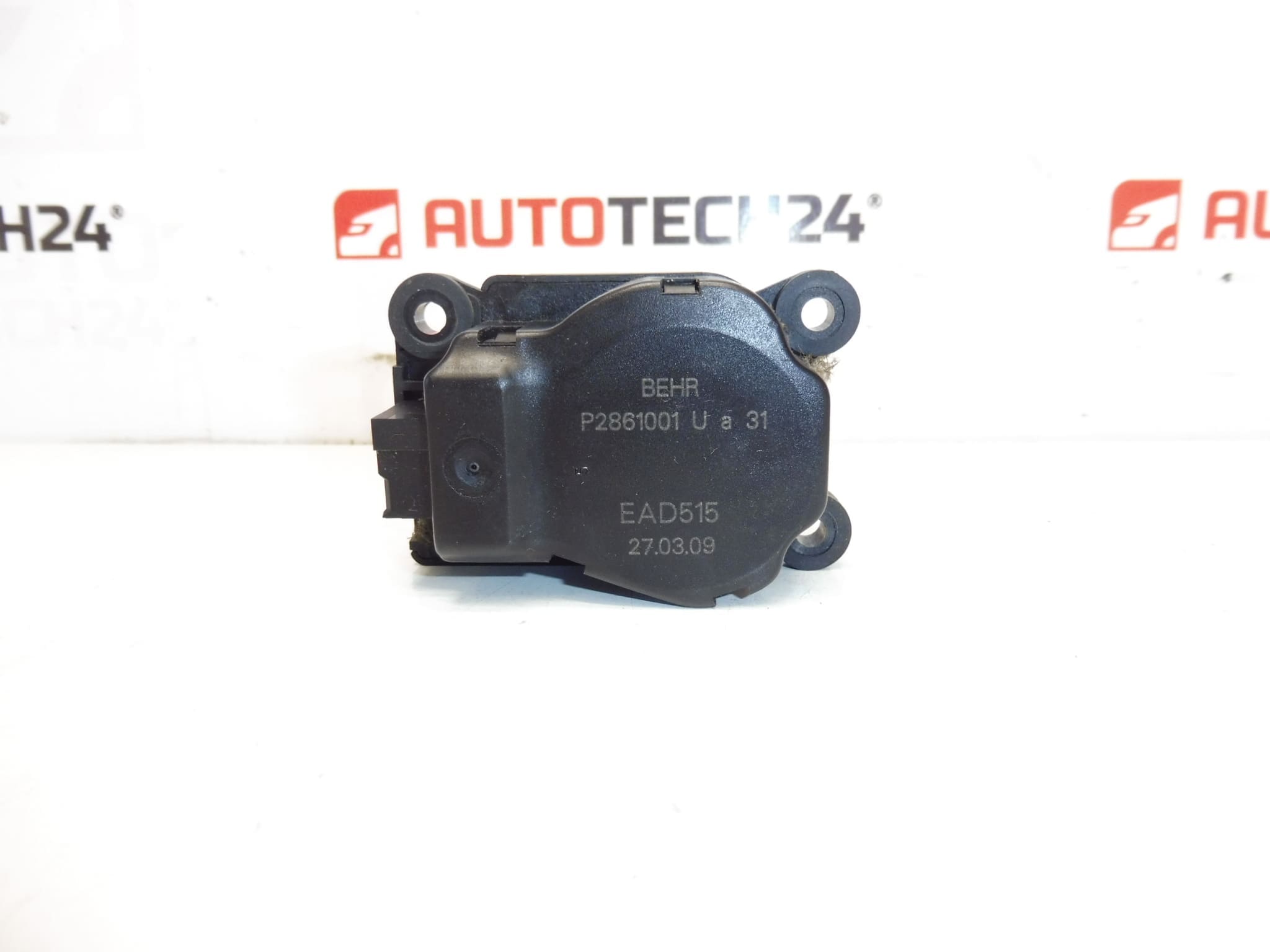

Servomoteur de chauffage BEHR pour véhicules Citroën C5 X7 et Peugeot 407 restylée.
Servomoteur de chauffage de remplacement conçu pour les systèmes de climatisation et chauffage des Citroën C5 X7 et Peugeot 407 restylée. Références courantes : EAD515, P2861001U, 31 647947. Pièce idéale pour les mécaniciens et les bricoleurs recherchant une réparation précise du volet de chauffage ou de la commande de température. Inclusion des codes produit facilite la recherche et la commande sur les boutiques en ligne et les catalogues de pièces.
Fonction et avantages
Le servomoteur commande les volets internes du circuit de ventilation (volet mélangeur/volet air chaud/froid) en réponse aux ordres de l’unité de contrôle de climatisation. Il transforme le signal électrique en mouvement angulaire pour positionner correctement les clapets et assurer un réglage précis de la température et de la distribution d’air. Avantages : restitution rapide du contrôle de la température, réduction des bruits de volet et remplacement simple sans intervention sur la mécanique du moteur.
Comment se remplace ce servomoteur
La procédure varie selon l’accès sur Citroën C5 X7 ou Peugeot 407 restylée, mais les étapes générales sont :
- Désaccoupler la borne négative de la batterie pour des raisons de sécurité.
- Retirer les garnitures nécessaires (boîte à gants, cache tableau de bord inférieur ou console centrale) pour accéder au boîtier de ventilation.
- Débrancher le connecteur électrique du servomoteur et enlever les vis de fixation.
- Remplacer le servomoteur par la pièce neuve, vérifier l’engagement correct des cannelures/axes, revisser et rebrancher le connecteur.
- Remettre les garnitures en place et reconnecter la batterie. Effectuer un cycle de calibrage automatique ou manuel de la commande de climatisation si le véhicule le demande (consulter la procédure constructeur ou faire effectuer le calibrage via un outil de diagnostic si nécessaire).
Quand remplacer et signes de défaillance
Le servomoteur doit être remplacé si l’on constate : difficultés à régler la température, déplacement irrégulier ou bruyant des volets, position bloquée du mélangeur, ou codes défauts liés aux actionneurs de climatisation au diagnostic. Les pannes surviennent souvent progressivement : jeu dans les engrenages, claquements intermittents ou perte totale de mouvement.
Informations techniques
Fabricant: Behr
Modèle: Citroën C5 X7; Peugeot 407 (restylée)
Codes produit: EAD515, P2861001U, 31 647947
Autres références: 647947
Recommandations de montage
Monter la pièce sans forcer les axes plastiques, utiliser les fixations d’origine et serrer modérément. Vérifier l’état du faisceau et des connecteurs (oxydation, broches tordues) avant la pose. Protéger l’unité contre l’humidité et les infiltrations d’eau lors du remontage des garnitures. Après installation, effectuer un test complet des positions de volets et, si disponible, lancer la procédure de réinitialisation/calibrage via l’outil de diagnostic du véhicule pour garantir un fonctionnement optimal.
Raison la plus fréquente de panne
La cause la plus courante est l’usure des engrenages plastiques ou l’endommagement des dents, souvent aggravé par la poussière, la condensation ou l’infiltration d’humidité. Les défaillances électriques (moteur cramé ou contacts corrodés) et les blocages mécaniques des volets sont également des causes fréquentes.
Références produit et codes intégrés dans la description pour faciliter la recherche et la commande : EAD515, P2861001U, 31 647947. Convient aux interventions d’atelier et aux réparations effectuées par des personnes expérimentées en mécanique automobile.
