Câble positif de batterie Citroën Peugeot 2.0 16V 9655329880 9661639980 5642GF

Description

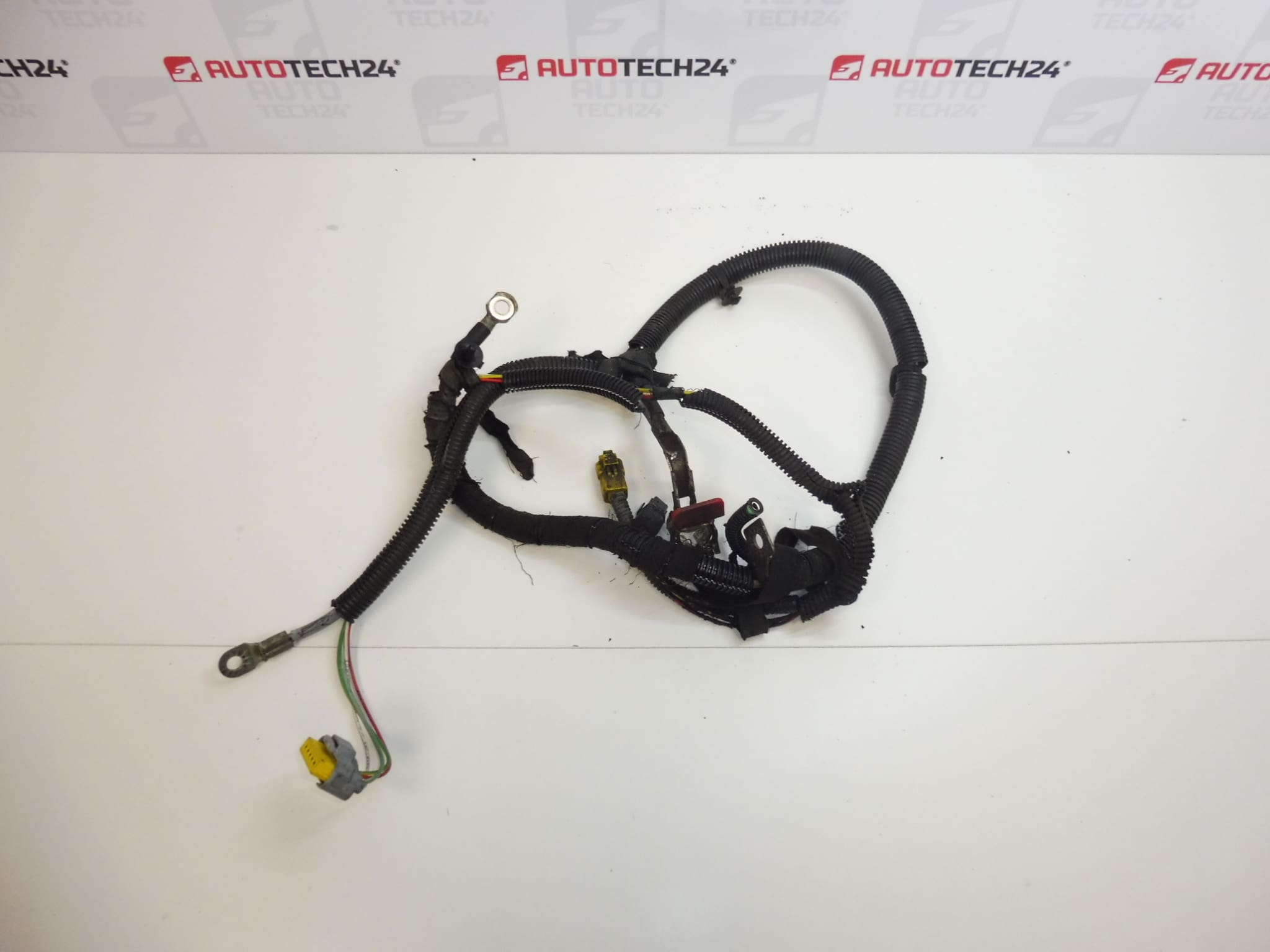

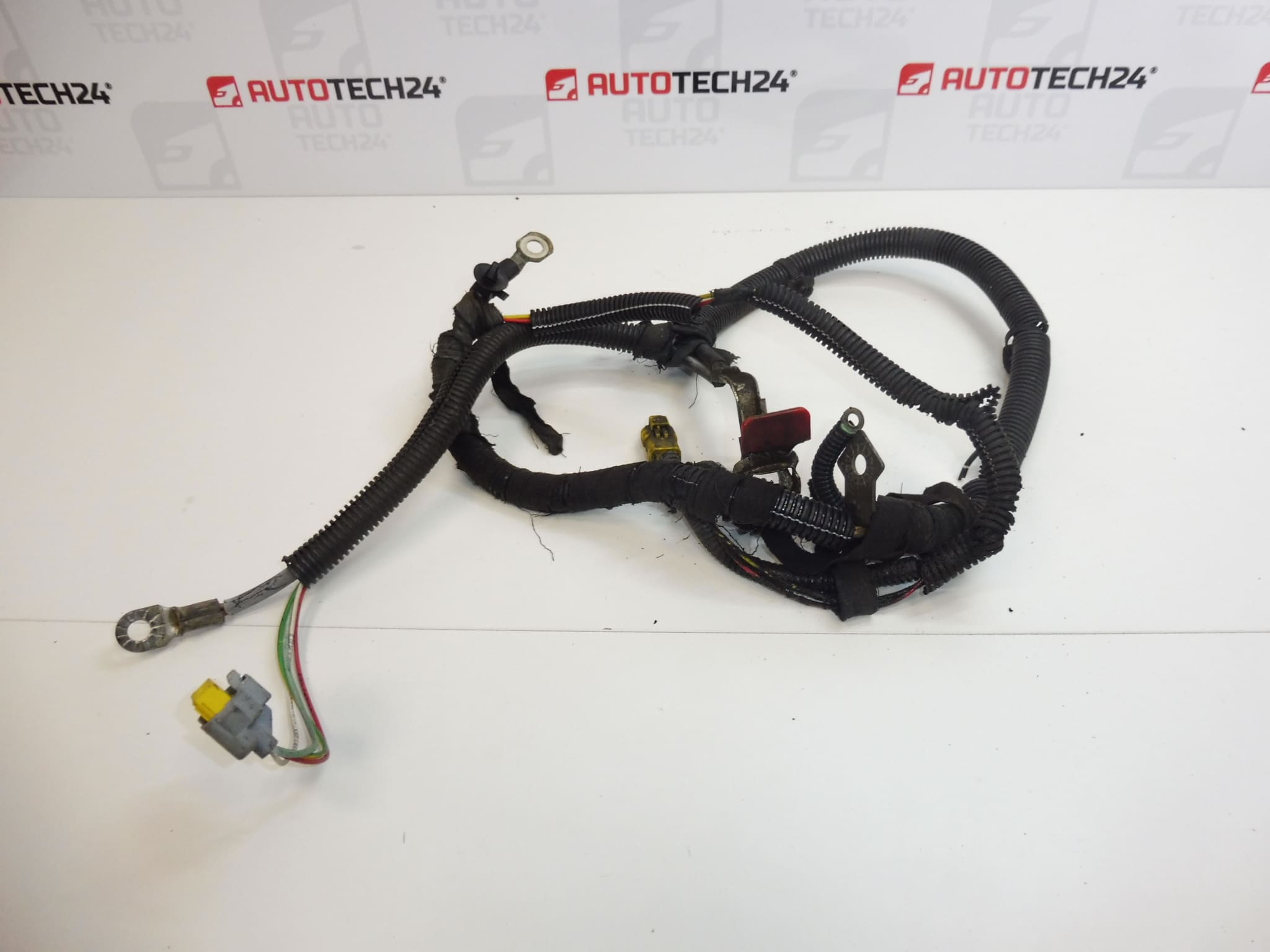

Faisceau complet positif de batterie pour moteurs 2.0 16V
Provient d’une PEUGEOT 307 2.0 16V RFJ

Description de la pièce

Câble positif de batterie Citroën Peugeot 2.0 16V : faisceau positif complet d’occasion pour batterie, assurant l’alimentation entre la batterie et les circuits électriques raccordés. La pièce proposée provient d’une Peugeot 307 2.0 16V RFJ et appartient à la catégorie des faisceaux électriques moteur.

Cette pièce convient pour remplacer un faisceau dont l’isolant est endommagé, les cosses corrodées ou les conducteurs détériorés. Le faisceau complet permet de remplacer le câblage d’origine correspondant sans réparations improvisées de tronçons individuels. Lors du choix, comparez notamment les références produit 9655329880, 9661639980 et 5642GF, la configuration des cosses et le branchement du faisceau avec ceux de votre véhicule. La seule correspondance de la cylindrée ne suffit pas à déterminer la version adaptée.

Informations techniques

• Fabricant : non indiqué ; la désignation Stellantis CITROEN PEUGEOT figure dans les documents.
• Modèle : Peugeot 307.
• Motorisation indiquée dans les documents : 2.0 16V ; véhicule donneur 2.0 16V RFJ.
• Type de pièce : faisceau de câble positif (+) complet pour batterie.
• Catégorie : composants électriques, faisceaux de câbles, faisceaux moteur.
• État : pièce d’occasion.
• Autres références : non indiqué.
• Autre désignation dans les documents : NFP.

Codes produit

• Codes produit : 9655329880, 9661639980, 5642GF.
• Modèle : Peugeot 307.

Les références indiquées servent à retrouver la pièce et à la comparer avec la désignation du faisceau d’origine. Vérifiez également sa configuration physique et ses points de raccordement.

Conseils de montage

La procédure générale suivante s’applique à ce type de pièce. Le cheminement exact du câble, l’accès aux points de raccordement et la procédure de déconnexion de la batterie dépendent du modèle et de la configuration du véhicule. Suivez la procédure d’entretien du fabricant. Le câble positif de batterie peut provoquer un court-circuit s’il entre en contact avec la masse ; ne travaillez donc jamais dessus lorsqu’il est sous tension.

1) Avant le montage

• Comparez les références de l’ancienne pièce et de la pièce de remplacement, la longueur et le branchement du faisceau, la forme des cosses, les éventuels connecteurs, les gaines de protection et les points de fixation.
• Examinez l’isolant sur toute la longueur accessible. Recherchez des fissures, des zones abrasées, des traces de fusion ou un durcissement dû à la chaleur.
• Vérifiez les cosses et leur liaison avec les conducteurs. Elles ne doivent être ni desserrées, ni fortement corrodées, ni endommagées mécaniquement.
• Déterminez la cause de l’endommagement du câble d’origine afin d’éviter que le problème ne se reproduise. Ne montez pas un faisceau dont un conducteur est dénudé ou qui présente des traces de surchauffe.

2) Outils et matériel nécessaires

• Outils à main adaptés aux raccords utilisés, de préférence à poignées isolées.
• Outils permettant de dégager délicatement les clips et les caches de protection.
• Produit adapté au nettoyage des contacts électriques et chiffon propre.
• Multimètre, gants de travail et lunettes de protection.
• Matériel permettant de repérer les raccordements et de couvrir en toute sécurité les bornes déconnectées de la batterie.

3) Procédure de montage étape par étape

1. Immobilisez le véhicule en toute sécurité, coupez le contact et éteignez tous les consommateurs électriques. Respectez le délai et les conditions prescrits par le fabricant pour que les systèmes électroniques passent en mode veille.
2. Débranchez la batterie conformément à la procédure d’entretien. En règle générale, débranchez d’abord la borne négative, puis la borne positive. Empêchez tout contact accidentel entre les bornes débranchées.
3. Documentez le cheminement du faisceau d’origine, ses raccordements et l’emplacement des clips. Repérez les différentes branches si nécessaire.
4. Retirez délicatement les caches et les clips nécessaires pour accéder au faisceau. Ne tirez pas sur les conducteurs et ne sollicitez pas le câblage adjacent.
5. Débranchez progressivement les différentes cosses et les éventuels connecteurs du faisceau d’origine. Vérifiez qu’aucun raccordement ne reste caché ou sous tension mécanique.
6. Retirez le faisceau d’origine et comparez à nouveau toutes les branches, les cosses et les fixations avec la pièce de remplacement. Si la configuration diffère, ne forcez pas le montage en modifiant la pièce.
7. Vérifiez les surfaces de contact correspondantes et les éléments de fixation. Enlevez les saletés et, le cas échéant, l’oxydation superficielle de manière appropriée ; faites d’abord réparer par un professionnel tout point de raccordement endommagé.
8. Placez le faisceau de remplacement dans son cheminement d’origine. Évitez tout contact avec des arêtes vives, des surfaces chaudes et des pièces mobiles ; les conducteurs ne doivent être ni tendus ni pincés.
9. Raccordez toutes les cosses et tous les éventuels connecteurs. Serrez les raccords vissés conformément aux prescriptions du fabricant et vérifiez que les connecteurs sont correctement verrouillés.
10. Remettez en place les clips, les gaines de protection et les caches. Avant de rebrancher la batterie, vérifiez qu’aucune cosse positive non protégée ne peut entrer en contact avec la masse.
11. Rebranchez la batterie conformément à la procédure du fabricant ; en règle générale, branchez d’abord la borne positive, puis la borne négative. Effectuez les opérations prescrites après le rétablissement de l’alimentation.

4) Contrôles après le montage et vérification du fonctionnement

• Vérifiez la solidité des raccords, la protection correcte des contacts positifs et la fixation de l’ensemble du faisceau.
• Vérifiez le fonctionnement des équipements électriques et le démarrage du moteur. Soyez attentif à toute coupure d’alimentation inhabituelle, odeur ou signe de surchauffe.
• Si nécessaire, faites mesurer la chute de tension sur le câblage lorsqu’il est sous charge. Un simple contrôle de continuité peut ne pas révéler une résistance de contact.
• Si le fonctionnement est normal, effectuez un court essai routier, puis vérifiez visuellement le positionnement du faisceau. En cas de fumée, d’odeur ou de surchauffe, arrêtez le véhicule en toute sécurité et faites immédiatement traiter le problème.

5) Erreurs de montage fréquentes et moyens de les éviter

• Intervention avec la batterie branchée : avant toute manipulation, débranchez toujours l’alimentation en toute sécurité conformément à la procédure du fabricant.
• Inversion des branches ou des cosses : avant le démontage, documentez le branchement et, lors du montage, comparez les différents points de raccordement.
• Raccords insuffisamment ou excessivement serrés : respectez la méthode de serrage prescrite ; un raccord desserré peut chauffer, tandis qu’un serrage excessif peut l’endommager.
• Cheminement incorrect du câble : utilisez le cheminement et les clips d’origine afin que le faisceau ne soit pas soumis aux vibrations, à la traction ou au frottement.
• Contacts corrodés laissés en place : vérifiez également les surfaces correspondantes avant le montage, sinon le problème risque de persister même après le remplacement du faisceau.

Causes possibles de détérioration de la pièce

Pour les faisceaux positifs de batterie, les causes générales de détérioration comprennent notamment les facteurs suivants ; il ne s’agit pas d’une description de défauts constatés sur cette pièce :

• Corrosion des contacts et infiltration d’humidité, qui augmentent la résistance de contact et peuvent entraîner un échauffement des raccords.
• Raccordement desserré en raison d’un serrage incorrect ou de vibrations prolongées.
• Usure de l’isolant par frottement en l’absence de clips ou en raison d’un cheminement inadapté du câble.
• Contraintes thermiques et vieillissement de l’isolant, qui rendent la gaine de protection cassante et la font se fissurer.
• Dommages mécaniques lors de réparations, par exemple en tirant sur le câble, en pinçant le faisceau ou en déformant les cosses.
• Court-circuit ou courant excessif, susceptibles d’endommager les conducteurs, l’isolant et les points de raccordement.
