CALCULATEUR CONFORME À 6LPB 2.0 16V Citroën Peugeot 9663318680 9659580780

Description

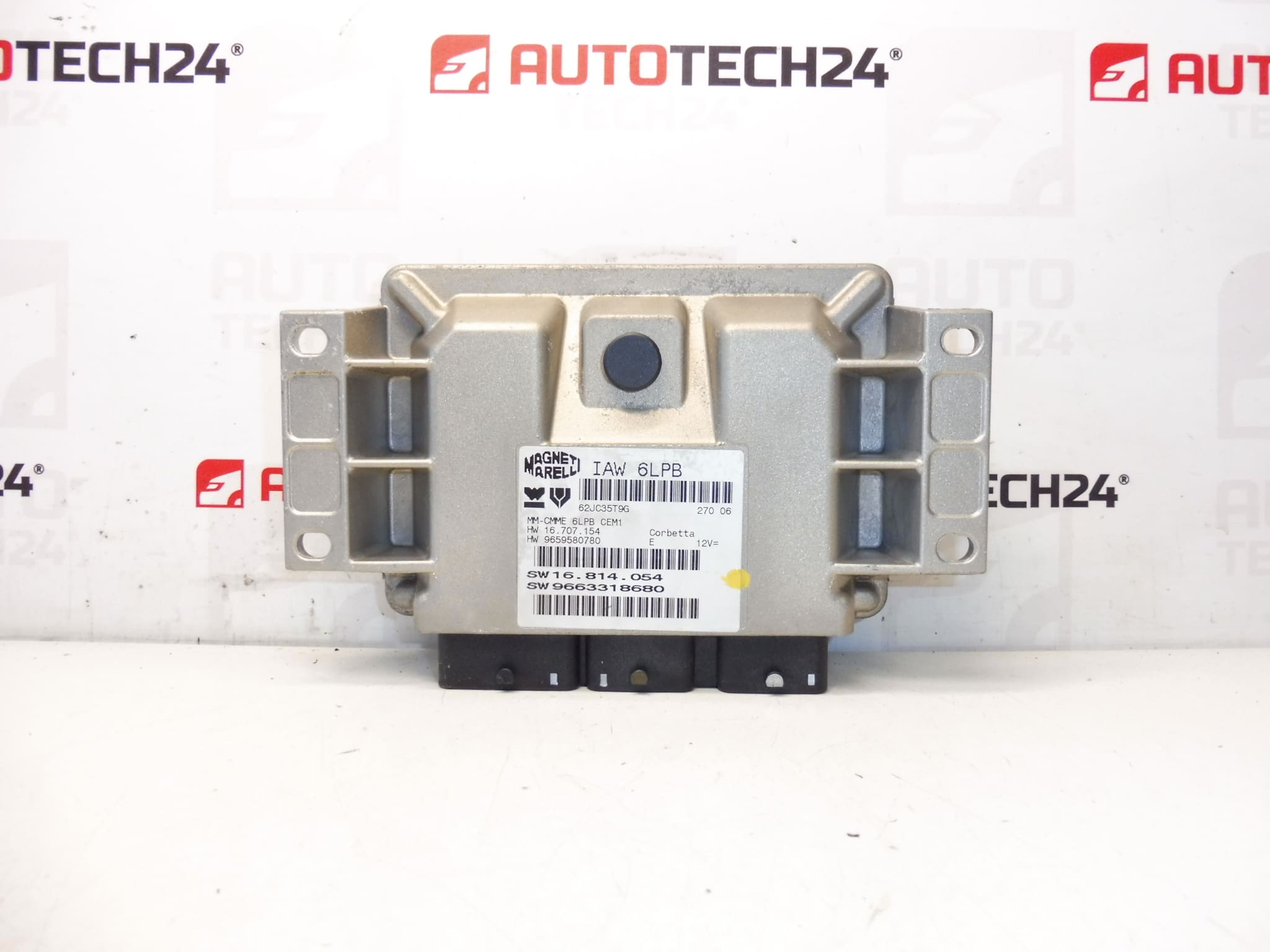

Centrale de commande Magneti Marelli IAW 6LPB pour voitures Citroën et Peugeot

Description de la pièce

Ce calculateur d’injection est destiné aux voitures Citroën et Peugeot et est particulièrement recherché par la désignation exacte IAW 6LPB et par ses numéros de production. Il s’agit d’un élément électronique important qui assure le contrôle des fonctions du moteur et la bonne coopération des systèmes associés. Lors du remplacement, il est impératif que les marquages ​​présents sur l’appareil et les codes correspondants correspondent.

La pièce convient aux mécaniciens ainsi qu’aux bricoleurs plus expérimentés qui recherchent une pièce automobile PSA d’occasion authentique et doivent conserver les marquages ​​corrects de l’unité. Pour ce type de pièce, non seulement le numéro de catalogue est déterminant, mais également la version spécifique de l’unité et sa conception logicielle ou matérielle.

Informations techniques

• Fabricant : Magneti Marelli
• Modèle : conformément à la norme 6LPB
• Autres numéros : 9663318680, 9659580780, 1942ZN, 1942ZP

Catégorie : Composants électriques | Rég. injection unique | Unités de contrôle

Codes produits

Codes produits : 9663318680, 9659580780, 1942ZN, 1942ZP

• Citroën : C5
• Peugeot : 307
• Peugeot : 407

Recommandations d’installation

Pour cette pièce, la procédure de remplacement exacte peut varier en fonction du modèle spécifique et de la marque de la voiture. Vous trouverez ci-dessous une procédure générale et type de montage du boîtier de commande d’injection.

1) Avant le montage

• Vérifiez que l’étiquette Magneti Marelli IAW 6LPB correspond.
• Comparez tous les numéros sur l’étiquette avec l’ancienne pièce, en particulier 9663318680 et 9659580780, éventuellement avec d’autres désignations.

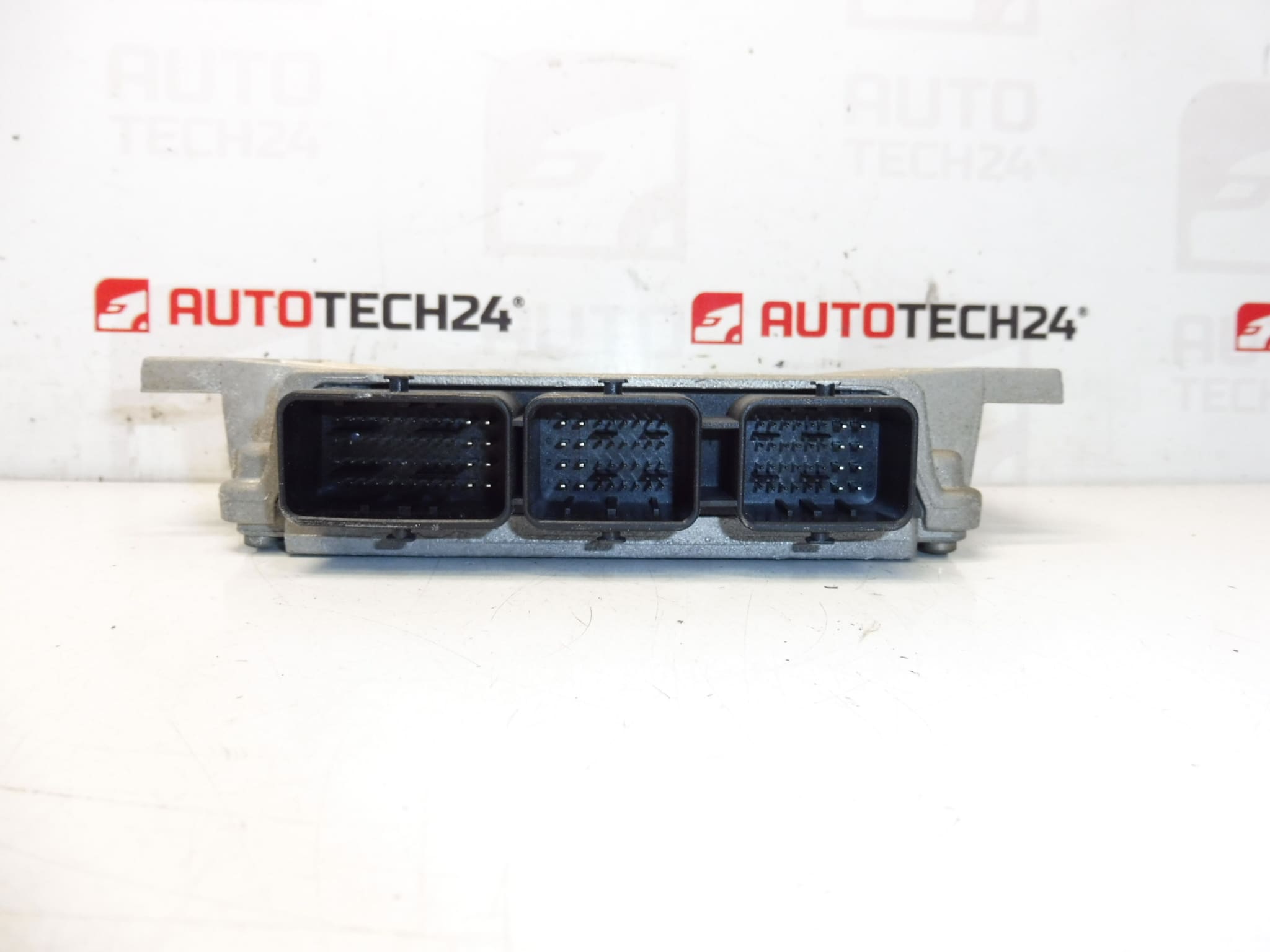

• Inspectez les connecteurs, les broches et le corps de l’unité pour déceler tout dommage mécanique, oxydation ou contamination.
• Assurez-vous que l’ancienne pièce a été retirée sans endommager le câblage et les loquets des connecteurs.

2) Outils et matériels nécessaires

• Ensemble de base d’outils manuels courants
• Outils adaptés pour retirer en douceur les capots et les connecteurs
• Agent nettoyant pour contacts électriques adapté à une utilisation automobile
• Des gants de protection et un environnement de travail propre sans humidité excessive

3) Procédure d’assemblage étape par étape

1. Coupez le contact et sécurisez le véhicule contre tout mouvement indésirable.
2. Débranchez la batterie et laissez un délai raisonnable pour que les systèmes électriques se déconnectent en toute sécurité.
3. Accédez à l’espace de l’unité en fonction de la conception de la voiture et retirez soigneusement les couvercles obstruants.
4. Débranchez les connecteurs de l’ancien boîtier avec précaution, sans violence et sans forcer sur les pièces en plastique.
5. Dévissez l’unité d’origine et retirez-la sans endommager le faisceau de câbles.
6. Comparez côte à côte l’ancienne et la nouvelle pièce, en particulier l’étiquette, les connecteurs, la forme du corps et le montage.
7. Si nécessaire, nettoyez délicatement les connecteurs et vérifiez que les broches ne sont pas pliées ou pressées.
8. Placez l’unité utilisée en place et fixez-la dans sa position d’origine.
9. Connectez les connecteurs afin qu’ils soient correctement installés et sécurisés.
10. Réinstallez tous les capots et pièces qui ont été retirés pour y accéder.
11. Connectez la batterie.
12. Effectuez une vérification de base après avoir mis le contact et vérifiez que le système répond de manière standard.
• 4) Contrôles post-assemblage et essai routier/vérification du fonctionnement
  • Après l’assemblage, vérifiez que tous les connecteurs sont entièrement sécurisés et que le câblage n’est pas sous tension.
  • Recherchez les signes d’un comportement anormal du système électrique.
  • En général, un contrôle de diagnostic et une vérification de la communication correcte de l’unité sont effectués après l’assemblage.
  • Si le véhicule est opérationnel, une brève vérification du fonctionnement en mode de fonctionnement normal s’ensuit.

  5) Les erreurs de montage les plus courantes + comment les éviter

  • Remplacement d’unité par numéro incomplet – comparez toujours la désignation complète et les autres numéros sur l’étiquette.
  • Dommages aux connecteurs – déconnectez et connectez les connecteurs avec précaution et uniquement de la manière correcte.
  • Montage sans vérifier l’état des broches – toujours vérifier leur planéité et leur propreté avant le raccordement.
  • Manipulation sous tension – débranchez toujours la batterie avant le démontage et le montage.
  • Sous-estimation des diagnostics après remplacement : après l’installation, il est conseillé de vérifier la communication et les fonctionnalités de base du système.

  Assemblage et codage – Important

  • L’appareil est utilisé et est « associé » à la voiture d’origine (VIN/PIN/clés).
  • Options de mise en service :
    1. Clonage des données de l’ancien disque (EEPROM/Flash) : après le clonage, le disque est plug and play.
    2. Virginisation et initialisation/télécodage ultérieur via DiagBox (éventuellement en ligne) + personnalisation des clés.
  • Il est recommandé de le faire effectuer par un expert disposant d’un équipement de service PSA (DiagBox/Lexia/PP2000).
  • Débranchez toujours la batterie avant le démontage/montage et suivez la procédure du fabricant pour éviter d’endommager l’appareil.

  Raisons pour lesquelles la pièce est endommagée

  • Humidité et corrosion : la pénétration de l’humidité dans les connecteurs ou les composants électroniques peut provoquer une défaillance de la communication et de l’unité elle-même.
  • Surtension du système électrique : les fluctuations de tension, une mauvaise manipulation de la batterie ou un démarrage incorrect peuvent endommager l’électronique.
  • Câblage endommagé : des fils cassés, des courts-circuits ou un mauvais contact dans les connecteurs mettent à rude épreuve l’unité de commande et l’ensemble du système.
  • Vibrations et contraintes mécaniques : un mauvais ajustement ou une manipulation non professionnelle peuvent entraîner des dommages à l’emballage et aux connexions internes.
  • Un assemblage incorrect : brancher sans débrancher la batterie, insérer de force des connecteurs ou négliger des broches endommagées sont souvent la cause de défauts.
