Description
Compteur, tableau de bord CITROËN C4 PICASSO I GRAND PICASSO jusqu’en 2013
Kilométrage inconnu
Description de la pièce

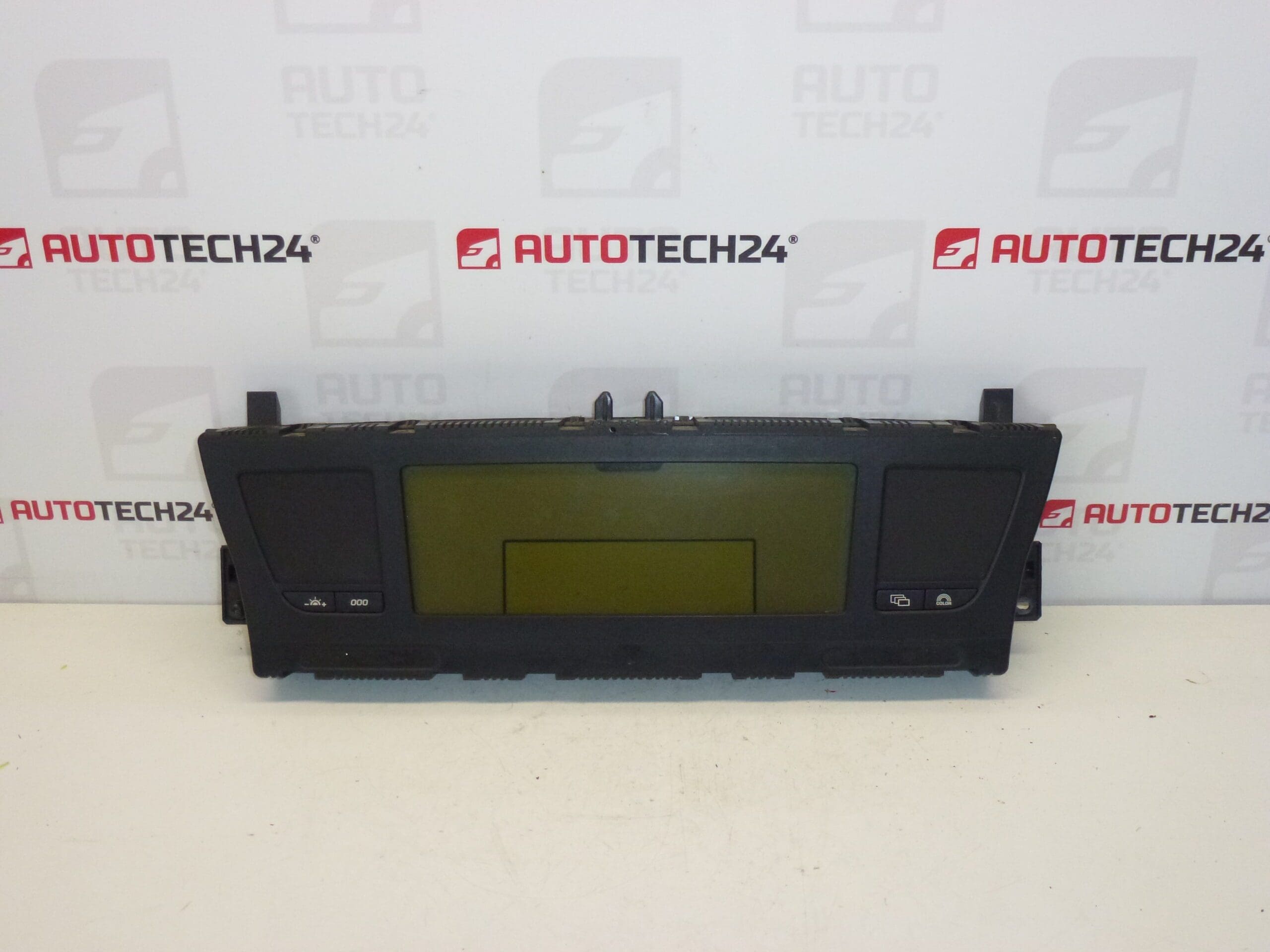

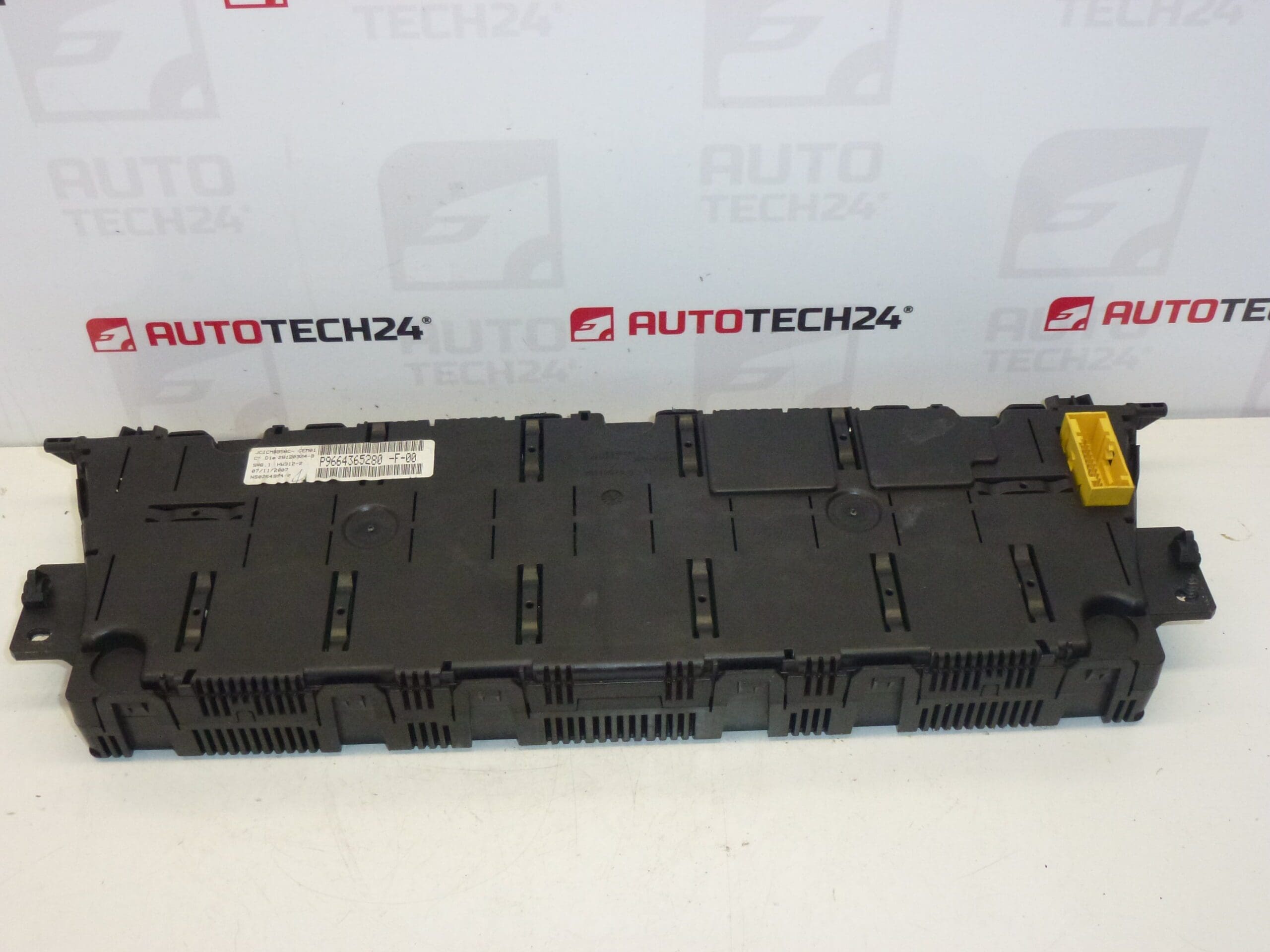

Compteur d’occasion – combiné d’instruments pour Citroën C4 Picasso I et Grand Picasso jusqu’en 2013, destiné à remplacer le combiné d’origine. Le combiné d’instruments affiche les données de fonctionnement du véhicule et permet au conducteur de suivre son état pendant la conduite.
Lors de votre choix, vérifiez avant tout la référence 9664365280-F-00 et comparez la version avec la pièce d’origine. Les documents indiquent également les références 6103V3, 6103KV et 6103V4. Le kilométrage de cet exemplaire est inconnu ; avant de le brancher, il est donc conseillé de vérifier également le mode d’enregistrement et de synchronisation du kilométrage dans le véhicule.
Informations techniques
- Fabricant : non indiqué
- Modèle : Citroën C4 PICASSO ; la description indique également C4 PICASSO I GRAND PICASSO jusqu’en 2013
- Type de pièce : compteur / combiné d’instruments
- État : pièce d’occasion
- Kilométrage : inconnu
- Autres références : 6103V3, 6103KV, 6103V4
Codes produit
- Codes produit : 9664365280-F-00, 6103V3, 6103KV, 6103V4
Comparez la référence complète, y compris le suffixe -F-00. La seule correspondance du modèle de véhicule ne remplace pas la comparaison de la référence de la pièce, des connecteurs et de la version du combiné d’instruments.
Recommandations de montage
La procédure suivante est une méthode générale de remplacement du combiné d’instruments. La méthode exacte de démontage, la configuration éventuelle et le comportement du compteur kilométrique dépendent du modèle et de la version spécifiques du véhicule. Les documents ne précisent ni la procédure de montage exacte ni les exigences de codage de cet exemplaire.
1) Avant le montage
- Comparez les références du combiné d’origine et du combiné de remplacement, la forme du boîtier, les points de fixation, les connecteurs et leur verrouillage mécanique.
- Vérifiez le boîtier, l’écran, les contacts et les fixations de la pièce d’occasion. Recherchez des fissures, de la corrosion, des traces d’humidité ou des broches endommagées.
- Si le combiné d’origine fonctionne encore, notez le kilométrage et photographiez l’affichage lorsque le contact est mis.
- Avant le premier branchement, renseignez-vous sur les règles de synchronisation du kilométrage applicables à la version du véhicule concernée. De manière générale, sur certains véhicules, la valeur enregistrée la plus élevée peut être reprise entre le combiné d’instruments et d’autres composants électroniques. Le kilométrage de la pièce proposée est inconnu ; ne la branchez pas uniquement pour la tester sans connaître ce fonctionnement.
2) Outils et matériel nécessaires
- Outils à main courants adaptés aux éléments de fixation utilisés.
- Outil de levier en plastique pour garnitures intérieures et protection des surfaces environnantes.
- Lampe torche et récipient pour ranger les vis et les clips retirés.
- Équipement de diagnostic adapté, si nécessaire pour vérifier ou configurer le combiné.
- Procédure d’entretien correspondant à la version précise du véhicule.
3) Procédure de montage étape par étape
- Vérifiez la compatibilité du combiné de remplacement avec la pièce d’origine et clarifiez au préalable les exigences relatives à la configuration et à la synchronisation du kilométrage.
- Immobilisez le véhicule en toute sécurité, coupez le contact et éteignez les équipements électriques. Notez les données disponibles du combiné d’origine.
- Laissez les systèmes électroniques passer en mode veille et débranchez la batterie conformément à la procédure du constructeur du véhicule.
- Protégez les surfaces intérieures environnantes et déposez avec précaution les garnitures nécessaires pour accéder au combiné. Ne faites pas levier en forçant.
- Libérez les fixations du combiné d’origine et soutenez-le afin que son poids ne tire pas sur le faisceau électrique.
- Déverrouillez les connecteurs et retirez-les en les tenant par leur corps, et non par les fils. Repérez le cheminement du faisceau pour le remontage.
- Vérifiez les connecteurs et le faisceau de câbles. Réparez tout dommage, toute trace d’humidité ou tout contact desserré avant d’installer la pièce de remplacement.
- Branchez le combiné de remplacement et verrouillez correctement les connecteurs. Si un connecteur ne s’insère pas facilement, vérifiez à nouveau son orientation et sa version.
- Installez le combiné sans exercer de contrainte, éloignez le faisceau des zones susceptibles de le pincer et fixez-le de la manière prescrite.
- Rebranchez la batterie et remettez les systèmes électroniques en service conformément à la procédure d’entretien. Si une configuration est nécessaire, utilisez l’outil de diagnostic approprié.
- Vérifiez le fonctionnement du combiné. Une fois le contrôle effectué avec succès, remontez les garnitures et vérifiez qu’elles sont correctement fixées.
4) Contrôles après le montage et vérification du fonctionnement
- Vérifiez la lisibilité de l’écran, le rétroéclairage ainsi que l’affichage des données et des témoins correspondant à l’équipement du véhicule.
- Notez le kilométrage affiché après le remplacement et comparez-le à celui relevé avant le démontage.
- Si le combiné reste éteint ou signale des défauts inhabituels, vérifiez d’abord les branchements, l’alimentation et l’éventuelle nécessité d’une configuration.
- N’effectuez un court essai routier qu’après avoir effectué avec succès les contrôles à l’arrêt. Vérifiez le fonctionnement du compteur de vitesse, la stabilité de l’affichage et l’absence de coupures ou de vibrations du combiné.
5) Erreurs fréquentes lors du montage et moyens de les éviter
- Branchement sans vérifier la gestion du kilométrage : renseignez-vous sur les règles de synchronisation avant le premier branchement du combiné d’occasion.
- Choix basé uniquement sur le modèle du véhicule : comparez également la référence complète, les connecteurs et la version.
- Intervention alors que le circuit est encore sous tension : respectez la procédure du constructeur pour la mise en veille des systèmes électroniques et le débranchement de la batterie.
- Endommagement des connecteurs ou des garnitures : libérez d’abord tous les verrous et clips, sans exercer de force excessive.
- Faisceau pincé ou verrouillage du connecteur mal fermé : avant de remettre les garnitures en place, vérifiez le cheminement du faisceau et le verrouillage de tous les raccordements.
- Défaut électrique d’origine non détecté : remédiez aux problèmes d’alimentation ou de câblage afin que le même problème ne se reproduise pas après le remplacement du combiné.
Causes possibles d’endommagement de la pièce
Les causes suivantes peuvent généralement provoquer des pannes sur les combinés d’instruments ; elles ne décrivent pas l’état constaté de cet exemplaire :
- Vieillissement des composants électroniques et de l’écran, susceptible de provoquer des coupures d’affichage, de rétroéclairage ou un fonctionnement instable.
- Humidité et oxydation des contacts, qui détériorent les connexions électriques.
- Variations de tension ou manipulation incorrecte du système électrique, susceptibles d’endommager les composants électroniques.
- Vibrations et contraintes thermiques, qui peuvent contribuer à la défaillance des connexions internes.
- Démontage effectué sans précaution, pouvant entraîner la rupture des fixations, du boîtier ou des verrous des connecteurs.
