Description

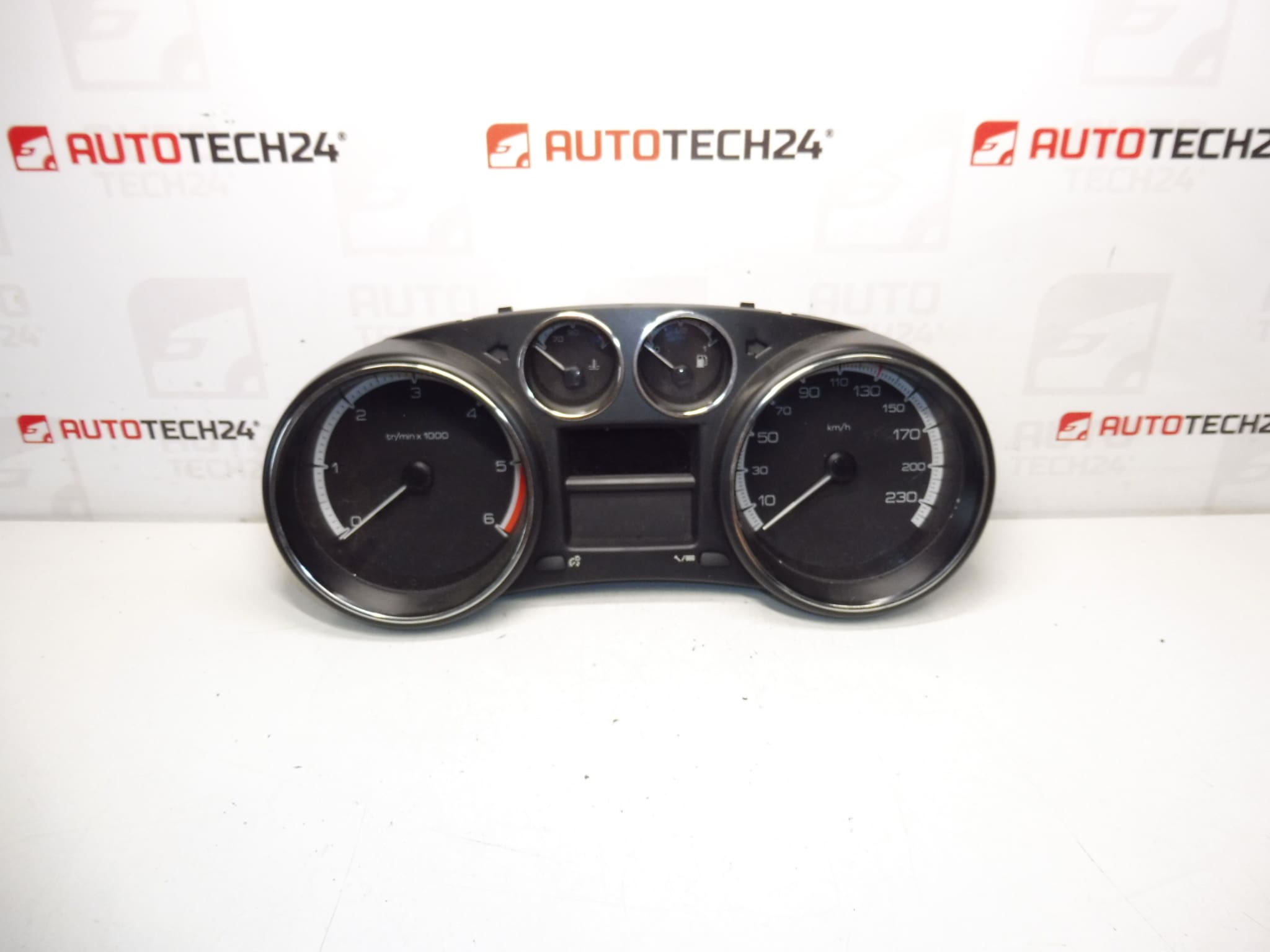

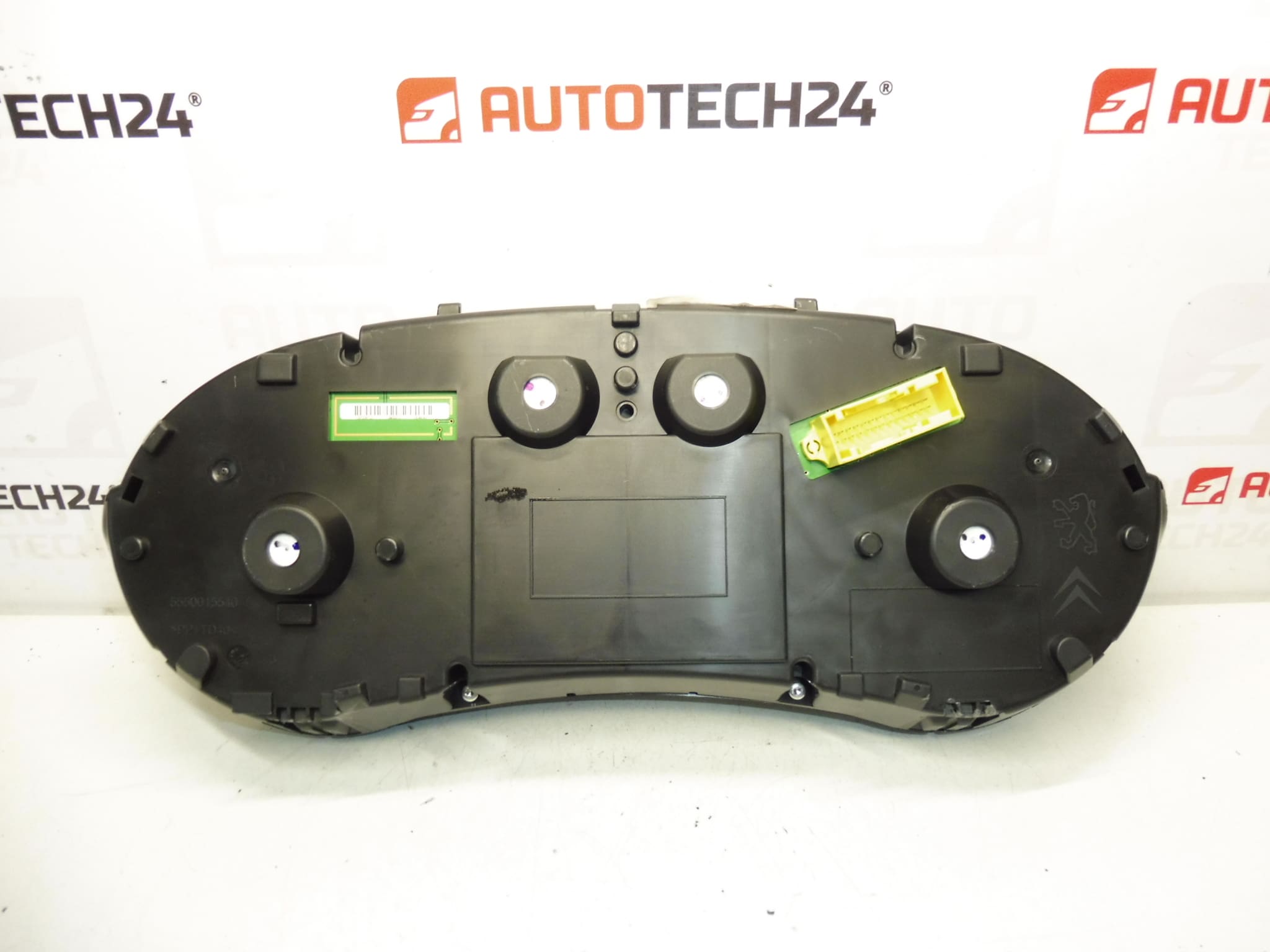

Combiné d’instruments complet pour voitures PEUGEOT 308 1.6 HDI
Kilométrage 71 606 km
Description de la pièce
Ce compteur de vitesse/groupe d’instruments d’occasion est destiné aux voitures Peugeot 308. Il s’agit d’une pièce électrique d’origine du groupe Stellantis Citroën Peugeot mettant l’accent sur la conformité selon le numéro de produit, indispensable dans le choix de ce type de pièce. Le kilométrage indiqué est de 71 606 km.
Le combiné d’instruments est un élément important de l’équipement embarqué de la voiture : il affiche les informations opérationnelles nécessaires à la conduite normale ainsi que des diagnostics sur l’état du véhicule. Pour les mécaniciens automobiles et les réparateurs à domicile, cette pièce constitue un choix approprié lorsqu’il est nécessaire de remplacer un appareil d’origine endommagé, non fonctionnel ou difficile à lire.
Informations techniques
- Fabricant : Stellantis Citroën Peugeot
- Modèle : Peugeot 308 1.6 HDI
- Autres numéros : 9666649080, 9806132480
- Catégorie : Composants électriques, tachymètres
- Statut kilométrique : 71 606 km
Codes produits
- Codes produits : 9666649080, 9806132480
- Modèles issus d’étiquettes/arrière-plans : Peugeot 308
Recommandations d’installation
De manière générale/typique pour ce type de pièce, la procédure exacte de changement du combiné d’instruments peut varier en fonction de la conception spécifique du tableau de bord et de l’équipement du véhicule. Avant le montage, il est conseillé de comparer soigneusement la pièce d’origine et la pièce livrée et de procéder avec prudence pour éviter d’endommager les pièces en plastique de l’intérieur ou les connecteurs.
1) Avant le montage
- Vérifiez que les numéros de produit 9666649080 et 9806132480 correspondent à l’ancienne pièce.
- Comparez la forme de l’appareil, l’emplacement des connecteurs, la fixation et la conception globale.
- Inspectez l’état des broches du connecteur, des supports en plastique et du capot avant.
- Avant de commencer le travail, débranchez la batterie conformément aux pratiques normales d’entretien des pièces électriques.
2) Outils et matériels nécessaires
- Ensemble d’outils manuels courants
- Levier en plastique pour retirer les garnitures intérieures
- Tournevis ou embouts appropriés
- Chiffon propre pour protéger les surfaces environnantes
- Ou un équipement de diagnostic de base pour vérifier les fonctions après l’assemblage
3) Procédure d’assemblage étape par étape
- Coupez le contact et laissez le véhicule en mode ralenti.
- Débranchez la batterie.
- Retirez soigneusement les panneaux entourant le tableau de bord afin de ne pas endommager les loquets.
- Défaites les attaches du cluster d’origine.
- Étendez légèrement l’appareil pour accéder aux connecteurs.
- Débranchez soigneusement les connecteurs électriques sans forcer et vérifiez leur état.
- Comparez à nouveau les anciennes et les nouvelles pièces côte à côte.
- Connectez les connecteurs à l’appareil fourni et vérifiez leur bon positionnement.
- Placez l’appareil en place et fixez-le avec les attaches d’origine.
- Réinstallez les capots et les garnitures intérieures retirés.
- Connectez la batterie.
- Mettez le contact et vérifiez les fonctions d’affichage de base.
-
4) Contrôles post-assemblage et essai routier/vérification du fonctionnement
- Vérifiez la lisibilité de l’écran et corrigez le rétroéclairage.
- Vérifiez si l’appareil communique sans interruption après avoir mis le contact.
- Surveillez le comportement des indicateurs et des voyants d’avertissement.
- Lors d’un court essai routier, vérifiez la stabilité de l’écran et la réponse correcte de l’appareil en fonctionnement normal.
5) Les erreurs de montage les plus courantes + comment les éviter
- Remplacement des pièces par apparence plutôt que par numéro : vérifiez toujours l’étiquette du produit.
- Endommagement des parties en plastique du tableau de bord – utilisez des outils en plastique appropriés et ne faites pas levier avec force.
- Connecteur insuffisamment inséré : après la connexion, vérifiez qu’il est correctement installé et fixé.
- Assemblage sans débrancher la batterie – il est plus sûr de travailler avec des composants électriques avec l’alimentation électrique débranchée.
- Vérifiez l’absence de dommages mécaniques sur la pièce utilisée avant l’installation – avant l’assemblage final, effectuez une inspection visuelle du couvercle, de la fixation et des broches.
Raisons pour lesquelles la pièce est endommagée
- Défaillance électronique due à l’âge et au fonctionnement normal
- Fluctuations de tension dans le réseau de bord ou problèmes d’alimentation électrique
- Dommages aux connecteurs, aux broches ou au câblage
- Humidité, condensation ou saleté à l’intérieur de l’appareil
- Dommages mécaniques lors d’un démontage ou d’un montage non professionnel
- Usure de l’écran, du rétroéclairage ou des composants électroniques internes
