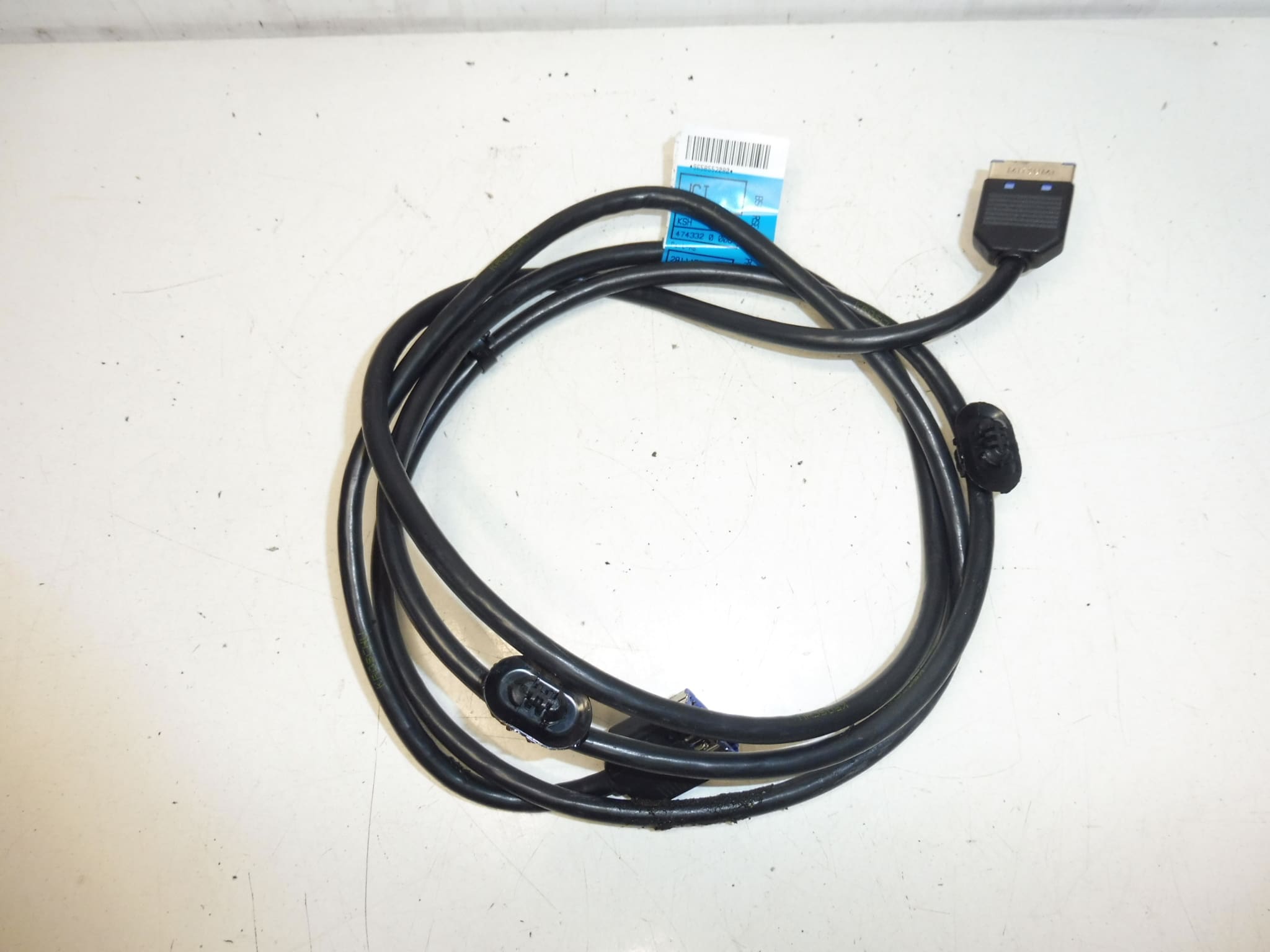

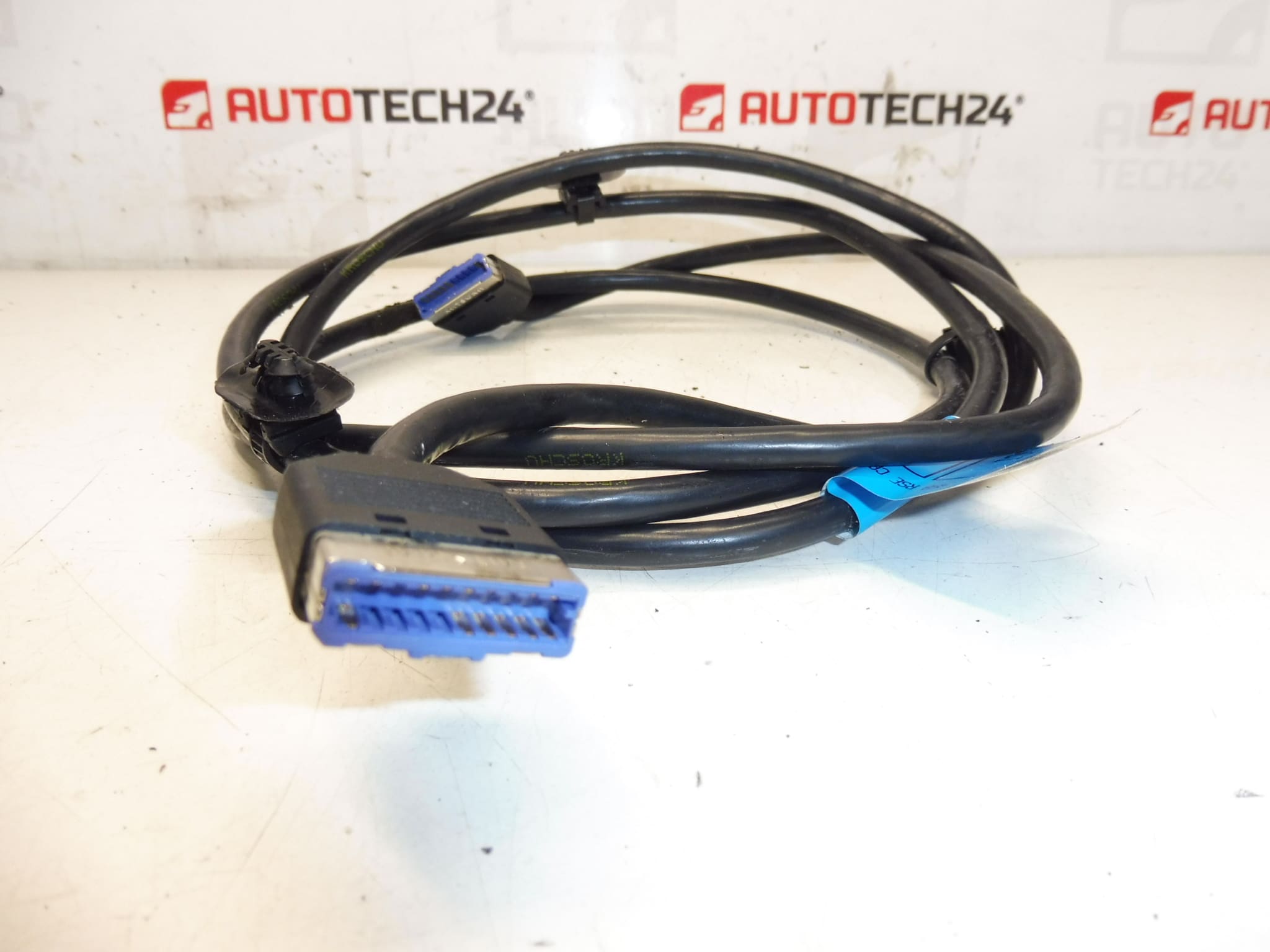

Faisceau de lecteur multimédia DVD gauche 9658552080 6574C4

Description

Pack lecteur DVD et multimédia gauche pour voitures Citroën C4 Picasso de première génération

Description de la pièce

Ce Pack DVD et Multimédia d’occasion est destiné à la Citroën C4 Picasso de première génération. Il s’agit d’un composant électrique qui sert à connecter les composants multimédia et assure la transmission correcte de l’énergie et des signaux entre les différents éléments du système.

L’avantage est la conception PSA originale, grâce à laquelle la structure et les connecteurs correspondent à la pièce d’origine. Lors de la réparation ou du remplacement de câbles endommagés, ce lot peut être une solution adaptée pour restaurer la fonction d’un équipement multimédia sans nécessiter de modifications non originales.

Informations techniques

• Fabricant : Stellantis Citroën Peugeot
• Modèle : Citroën C4 Picasso première génération
• Autres numéros : 9658552080, 6574C4, NFP

Codes produits

• Codes produits : 9658552080, 6574C4
• Modèles : Citroën C4 Picasso

Recommandations d’installation

Cette pièce est un faisceau de câblage électrique. Les étapes d’installation exactes peuvent varier en fonction de la conception spécifique de la voiture et de l’équipement multimédia. Vous trouverez donc ci-dessous une procédure générale typique pour remplacer ce type de pièce.

1) Avant le montage

• Vérifiez que les connecteurs, la longueur du faisceau, le routage des dérivations et les numéros de produit 9658552080 et 6574C4 correspondent à l’ancienne pièce.
• Inspectez le faisceau utilisé pour déceler une isolation endommagée, des fils cassés, des zones surchauffées ou des connecteurs desserrés.
• Comparez les points de fixation, les pinces et le cheminement des câbles à la pièce d’origine.
• Avant de commencer les travaux, débranchez la batterie et attendez que le système électrique de la voiture se calme.

2) Outils et matériels nécessaires

• Ensemble d’outils manuels de base
• Levier en plastique pour retirer les panneaux
• Nettoyant pour contacts électriques
• Lampe de travail
• Sangles ou clips originaux le cas échéant
• Gants de protection

3) Procédure d’assemblage étape par étape

1. Débranchez la batterie et sécurisez le véhicule contre tout mouvement indésirable.
2. Retirez tous les caches ou garnitures nécessaires pour accéder au câblage d’origine du système multimédia.
3. Documenter le routage du faisceau d’origine, la position des connecteurs et la méthode de fixation.
4. Débranchez soigneusement tous les connecteurs de l’ancien faisceau, sans forcer excessivement.
5. Dégagez le faisceau des supports, des pinces et du faisceau de câbles.
6. Comparez la pièce démontée avec la pièce neuve et vérifiez la compatibilité des connecteurs et du branchement.
7. Placez le paquet utilisé dans le même chemin que la pièce d’origine, en vous assurant qu’il n’est ni étiré ni tordu.
8. Connectez les connecteurs individuels aux contreparties correspondantes et vérifiez qu’ils s’enclenchent.
9. Fixez le harnais dans les supports et colliers de serrage afin qu’il n’y ait aucun risque de frottement contre les pièces environnantes ou de pincement lors du remontage de l’habillage.
10. Réinstallez tous les capots et garnitures retirés.
11. Connectez la batterie.
12. Allumez le système et vérifiez le fonctionnement de base des éléments multimédia connectés via le bundle.
• 4) Contrôles post-assemblage et essai routier/vérification du fonctionnement
  • Vérifiez que le système multimédia communique et qu’il n’y a pas de coupure de courant ou de signal.
  • Assurez-vous que les connecteurs sont bien serrés et que le faisceau ne touche aucune pièce mobile.
  • Lors d’un court essai routier, observez s’il y a des irrégularités dans le fonctionnement des appareils connectés.
  • Après avoir roulé, vérifiez à nouveau visuellement le câblage et les fixations.

  5) Les erreurs de montage les plus courantes + comment les éviter

  • Échange de connecteurs : comparez tout par forme, longueur de câble et emplacement d’origine avant de vous connecter.
  • Support de harnais insuffisant : utilisez toujours tous les clips et supports disponibles.
  • Dommages à l’isolation lors de l’installation : ne faites pas passer le câblage sur des arêtes vives et ne le forcez pas sous le revêtement.
  • Connexion avec la batterie connectée : débranchez toujours l’alimentation du véhicule en premier.

  Raisons pour lesquelles la pièce est endommagée

  • dommages mécaniques au câblage lors d’un démontage ou d’une réparation non professionnelle
  • casse ou interruption des fils en raison d’une contrainte à long terme
  • endommagement de l’isolation par frottement contre les pièces environnantes
  • oxydation ou contamination des connecteurs électriques
  • surchauffe des contacts avec mauvaise connexion
  • dommages après intervention sur l’installation multimédia ou électrique de la voiture
