Description

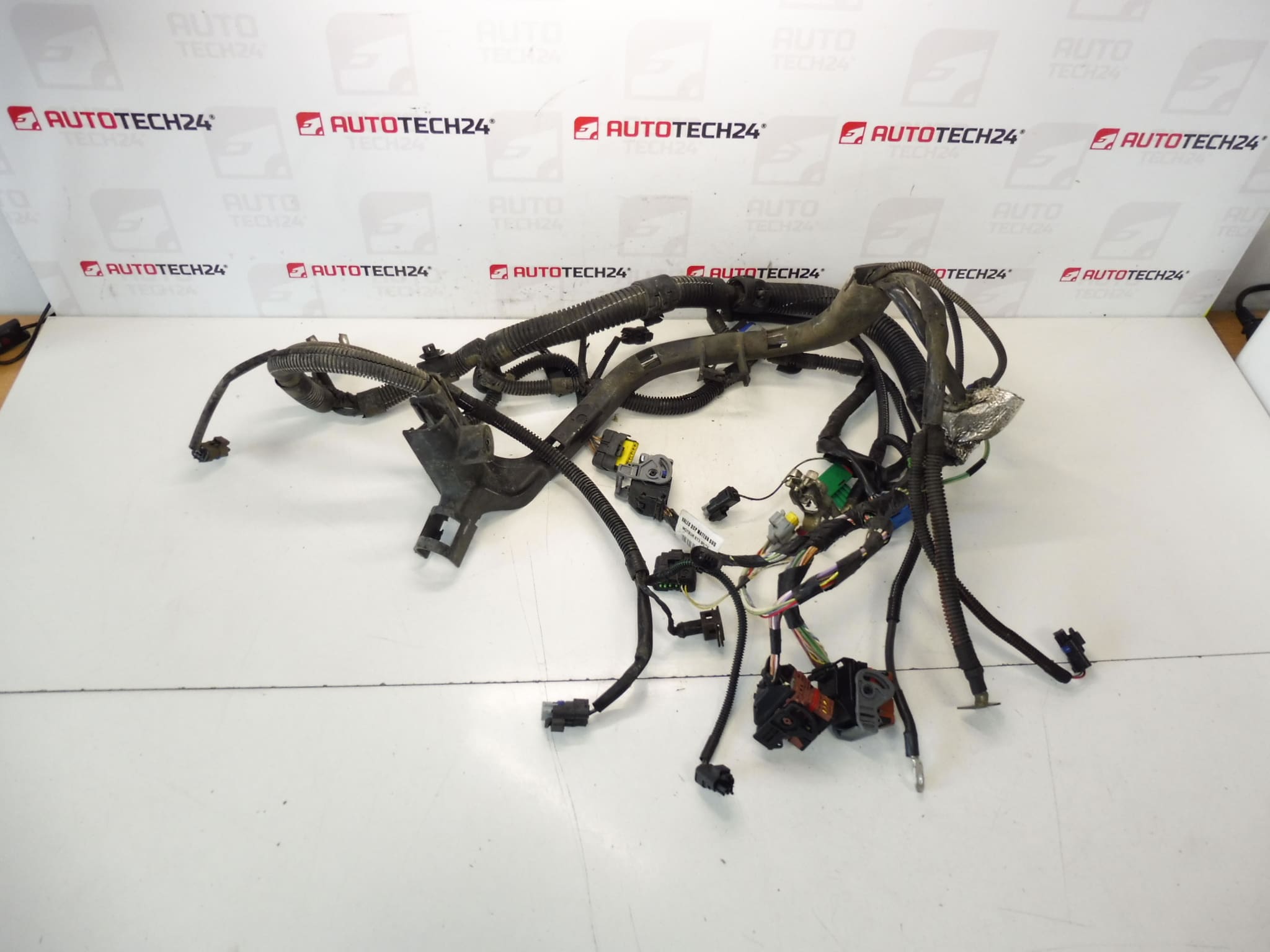

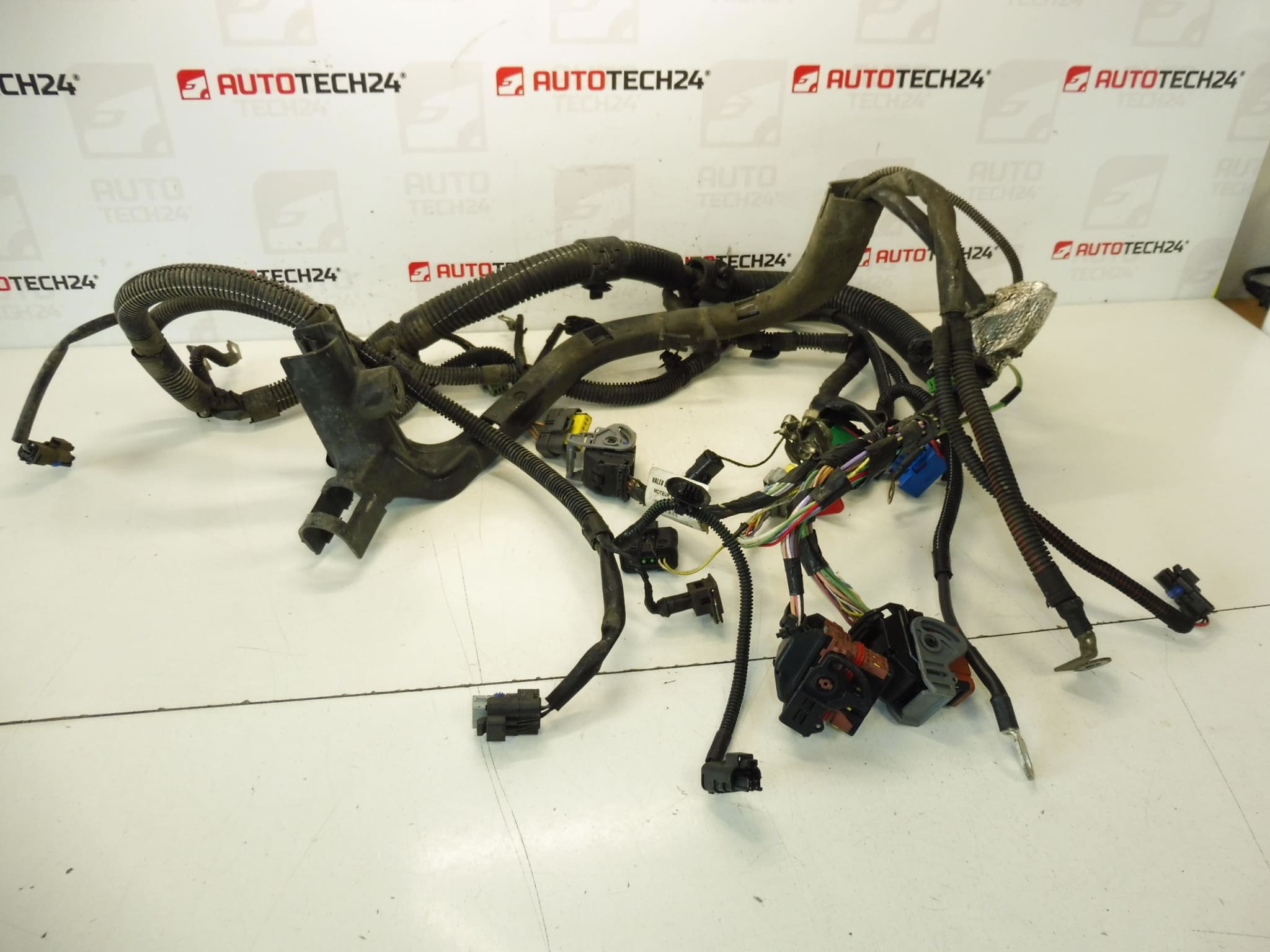

Faisceau moteur complet pour véhicules Citroën et Peugeot équipés du moteur 1.6 16V NFU. Origine : Citroën C4 2008.
Description
Faisceau moteur complet conçu pour assurer l’alimentation électrique et la transmission des signaux entre le calculateur moteur et les différents capteurs et actionneurs (capteurs de température, capteurs d’arbre à cames, injecteurs, bobines d’allumage, capteurs divers). Pièce utile lors de remplacements suite à coupures, corrosion de connecteurs ou dommages mécaniques du câblage. Convient pour véhicules équipés du moteur 1.6 16V NFU, notamment Citroën C4 (exemple d’origine : 2008) et certains modèles Peugeot tels que 307.
Avantages et points forts
- Référence courante pour réparations moteur sur bases Citroën/Peugeot 1.6 16V NFU.
- Permet de restaurer la connectivité électrique entre calculateurs et capteurs sans interventions multiples sur les faisceaux individuels.
- Réduit le risque d’erreurs d’interprétation des signaux moteur, voyant moteur éteint après réparation correcte.
- Gain de temps pour le diagnostic et la remise en route par rapport à la réparation point par point d’un faisceau endommagé.
Informations techniques
- Fabricant: Stellantis / Citroën / Peugeot
- Modèle: Véhicules équipés du moteur 1.6 16V NFU (ex. Citroën C4 2008, autres modèles Peugeot compatibles selon motorisation)
- Codes produit: 9663466280, 6569FG
- Autres références: 9663466380, 9684875680, 9684875780, 6564FG
Symptômes d’un faisceau défaillant
- Démarrage difficile ou interruptions à l’accélération.
- Voyant moteur allumé, codes erreur liés aux capteurs ou aux injecteurs.
- Perte de puissance, ratés d’allumage ou coupures intermittentes.
- Alimentation instable des actionneurs (pompe à carburant, bobines), fusibles qui sautent.
Pourquoi le faisceau se détériore le plus souvent
Les causes les plus fréquentes sont l’usure liée aux vibrations et au frottement, la corrosion des cosses et des connecteurs due à l’humidité, la dégradation de l’isolation par la chaleur du compartiment moteur et les dégâts mécaniques (impact, rongeurs). Des réparations antérieures mal réalisées ou des points de chocs répétés peuvent aussi accélérer la panne.
Remplacement et conseils de montage
Avant toute intervention, déconnecter la batterie pour éviter court-circuit et dommages aux composants électroniques. Procéder par étapes et respecter l’ordre de démontage inverse lors du montage :
- Localiser et retirer les protections et composants gênants pour accéder au faisceau.
- Repérer, étiqueter ou photographier chaque connecteur avant dépose pour faciliter le remontage.
- Détacher les fixations et clips sans forcer pour préserver les supports et passages de câble.
- Comparer le nouveau faisceau avec l’ancien pour vérifier les longueurs et positions des connecteurs.
- Positionner le faisceau en respectant les points de fixation d’origine, éviter les zones de frottement et la proximité directe d’éléments chauds.
- Utiliser des colliers et gaines isolantes si nécessaire et vérifier les masses/prises de terre.
- Après raccordement, contrôler les broches et appliquer éventuellement un léger film de graisse diélectrique sur les connexions pour prévenir la corrosion.
- Rebrancher la batterie et effectuer un test complet fonctionnel (démarrage, lecture défauts, essai routier).
Recommandations supplémentaires pour l’atelier
- Vérifier systématiquement les fusibles et relais associés lors d’un remplacement de faisceau.
- Contrôler les capteurs connectés au faisceau (étanchéité, résistance) pour exclure une cause multiple de panne.
- Préférer le remplacement complet du faisceau si plusieurs sections sont endommagées afin d’éviter des interventions répétées et des pannes intermittentes.
