Description

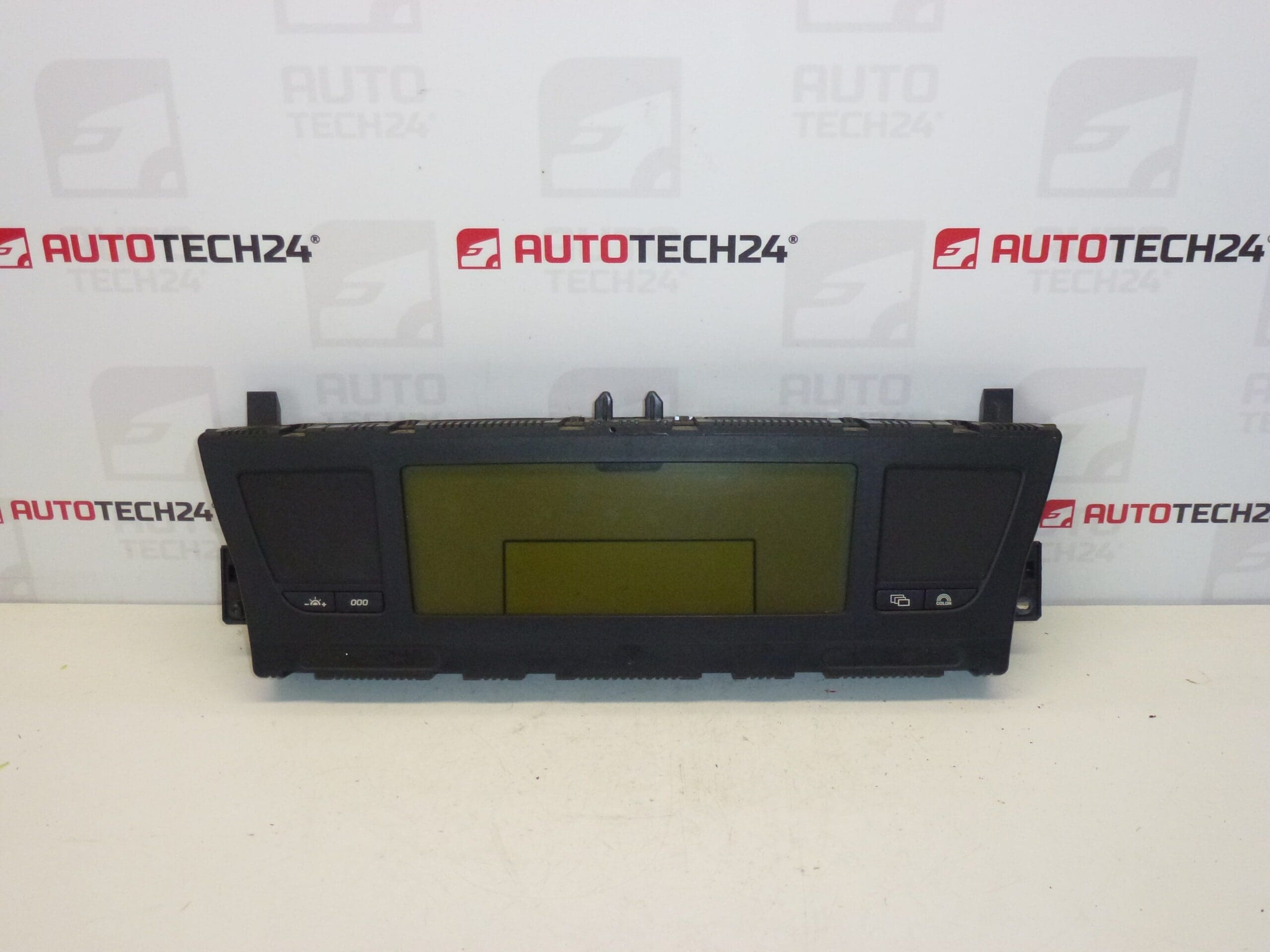

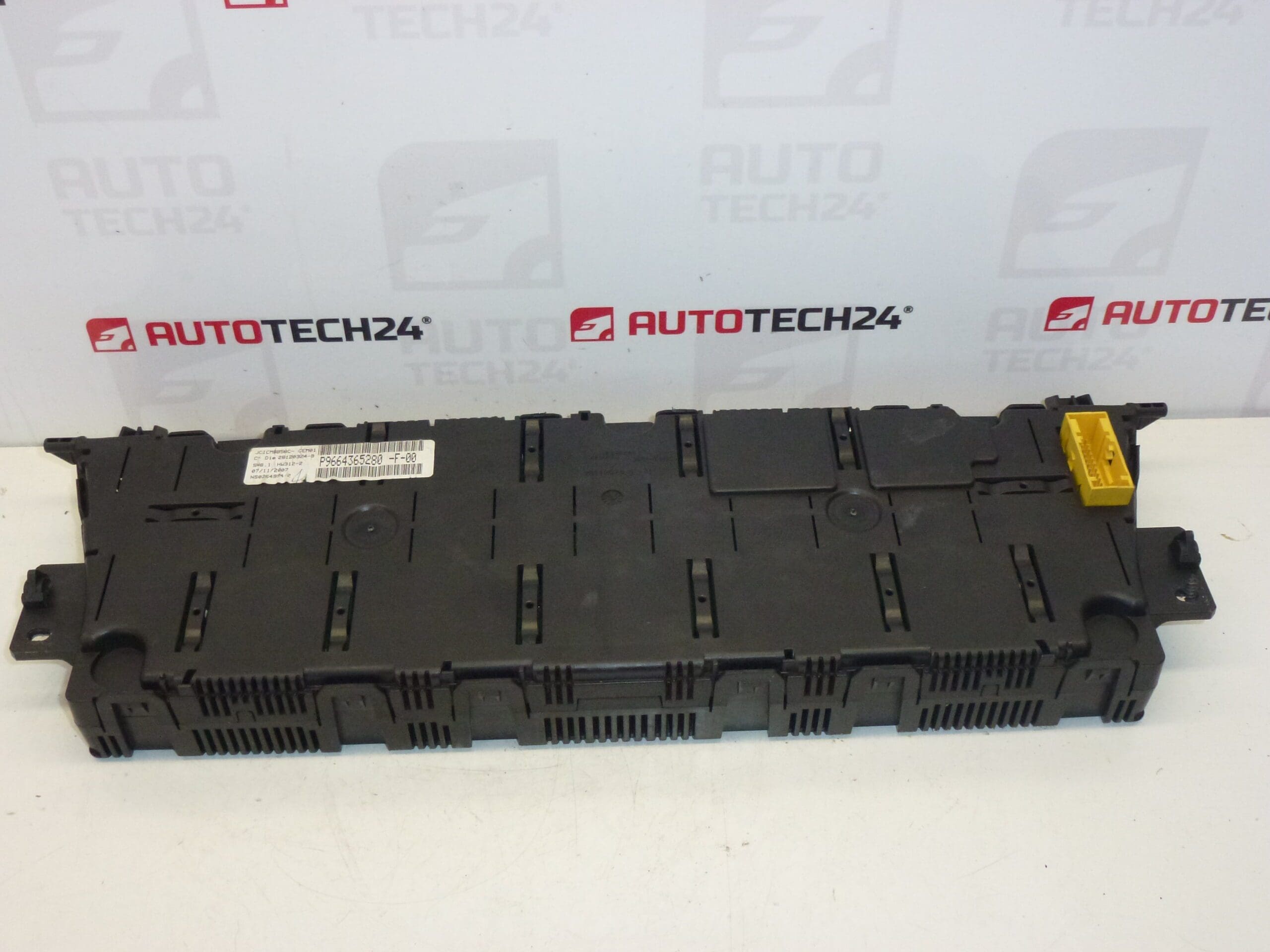

Compteur, tableaux de bord CITROËN C4 PICASSO I GRAND PICASSO jusqu’en 2013
Kilométrage inconnu
Compteur d’origine compatible avec les Citroën C4 Picasso (phase 1) et Grand Picasso jusqu’à 2013. Pièce électronique essentielle affichant la vitesse, le régime moteur et les informations de bord, livrée avec les repères constructeurs 9664365280-F-00 / 6103V3 / 6103KV / 6103V4. Idéal pour les ateliers et les particuliers mécaniciens qui recherchent une pièce de remplacement fiable référençable par numéro produit. Remplace efficacement un tableau de bord défectueux pour retrouver toutes les fonctions d’affichage et les témoins du véhicule.
Informations techniques
- Fabricant: Stellantis Citroën Peugeot
- Modèle: Citroën C4 Picasso I, Grand Picasso (jusqu’en 2013)
- Codes produit: 9664365280-F-00
- Autres numéros: 6103V3, 6103KV, 6103V4
Fonction et caractéristiques
Ce compteur regroupe les instruments principaux du tableau de bord: affichage de la vitesse, compte-tours, indicateurs de niveau de carburant, témoins d’alerte et voyants multiplexés. Électronique embarquée assurant la communication avec le réseau CAN du véhicule pour la remontée d’informations. Conception spécifique aux séries C4 Picasso I / Grand Picasso, adapté aux connecteurs et pattes de fixation d’origine.
Remplacement et installation
Procédure générale pour le remplacement (à adapter selon le niveau d’équipement du véhicule):
- Couper l’alimentation: déconnecter la batterie avant toute intervention pour éviter les courts-circuits et protéger l’électronique.
- Retirer les éléments de garniture autour du tableau de bord (cadre du compteur) à l’aide d’outils adaptés pour ne pas abîmer les agrafes.
- Dévisser les fixations du compteur et le sortir délicatement vers l’avant.
- Débrancher les connecteurs électriques en faisant attention aux verrous et aux nappes fragiles.
- Remplacer par le nouveau compteur, reconnecter les faisceaux et revisser selon le couple recommandé par le constructeur.
- Reconnecter la batterie et effectuer un contrôle fonctionnel: allumage des voyants, affichage vitesse/régime, tests des fonctions associées.
Remarque: Dans certains cas, il peut être nécessaire de reprogrammer ou de cloner les données EEPROM/Flash pour conserver l’odomètre et certains paramètres du véhicule. Ces opérations demandent un équipement de diagnostic adapté et sont recommandées en atelier spécialisé.
Recommandations de montage
- Travailler sur un véhicule sur cales et batterie déconnectée.
- Utiliser des outils non métalliques pour le retrait des garnitures afin d’éviter d’endommager la finition.
- Vérifier l’état des connecteurs et des contacts; nettoyer si nécessaire avant remontage.
- Après montage, vérifier l’absence de codes défauts via l’outil de diagnostic et contrôler le bon fonctionnement de tous les voyants.
Pourquoi ce composant tombe le plus souvent en panne
- Usure des composants électroniques et vieillissement des condensateurs ou des composants SMD avec le temps.
- Problèmes de rétroéclairage ou d’affichage (pixels morts, segments non éclairés) dus à la chaleur et aux cycles d’utilisation.
- Entrée d’humidité ou corrosions sur les connecteurs entraînant des mauvais contacts.
- Surtensions électriques ou problèmes d’alimentation causant des défaillances électroniques.
- Soudure froide ou rupture de pistes sur le circuit imprimé après de longues années d’utilisation.
En remplaçant le compteur par une unité compatible et en respectant les précautions de montage, vous retrouvez l’affichage complet et la fiabilité nécessaire pour l’utilisation quotidienne du véhicule.
