Description

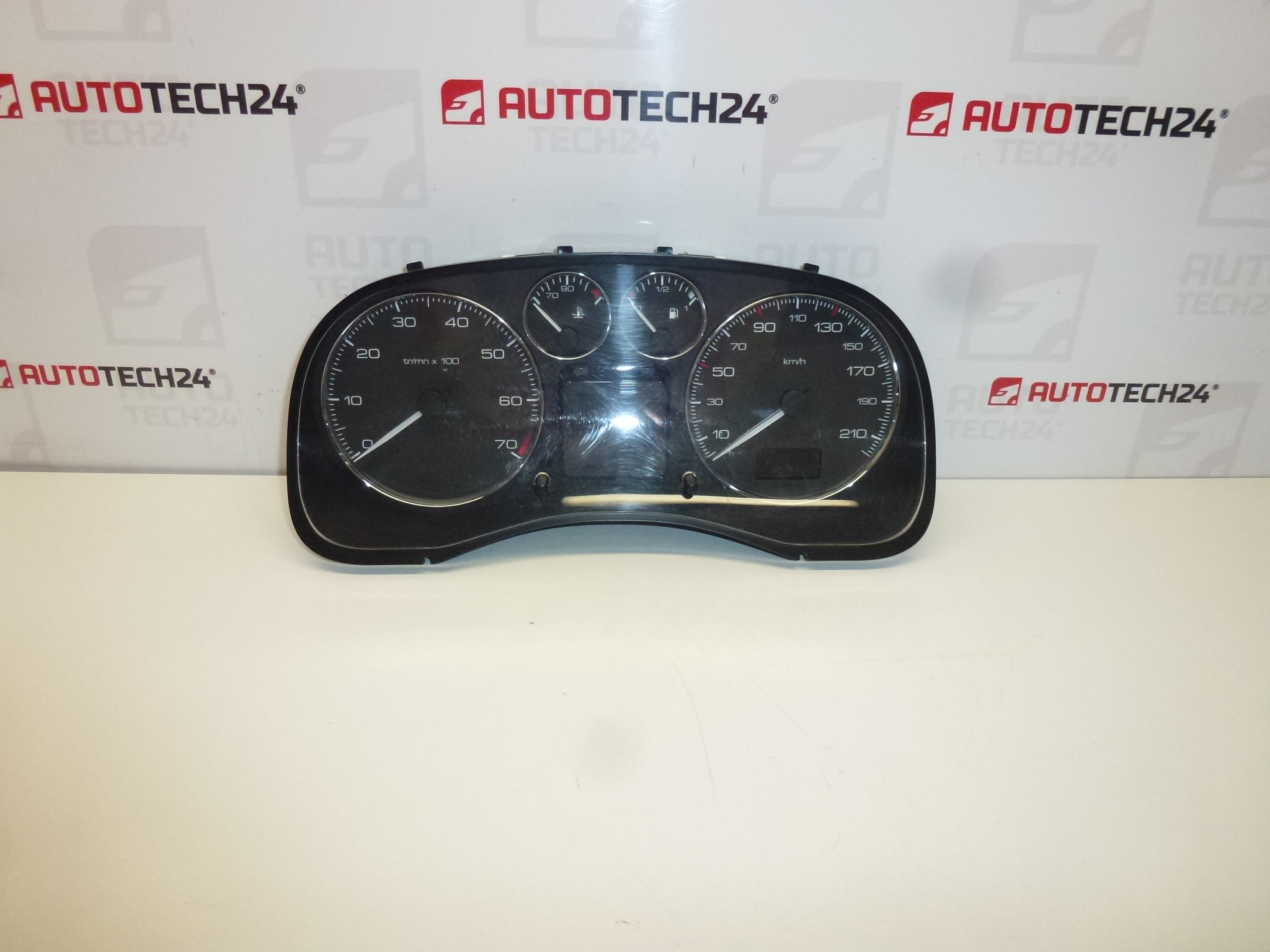

Compteur pour véhicules PEUGEOT 307 restylé. Kilométrage : 215000 km
Compteur d’instruments destiné aux modèles Peugeot 307 restylés (phase 2). Ce bloc regroupe l’affichage de la vitesse, le totalisateur kilométrique, le compteur partiel et les voyants de bord essentiels. Références communes : 9654485080, 6106N0, 6106N1, 6105TG, 6103K1. Pièce recherchée aussi bien par les professionnels de l’atelier que par les bricoleurs pour des remplacements rapides sur véhicules Peugeot 307.
Fonction et caractéristiques
Le compteur assure l’affichage en temps réel de la vitesse, la mémorisation du kilométrage total et partiel, ainsi que l’indication des voyants (niveau moteur, avertissements divers). Il communique avec le réseau électronique du véhicule via des connecteurs multiples et capte les impulsions de vitesse provenant du calculateur ou du capteur de vitesse. Sur certains modèles, l’éclairage du tableau est assuré par des LED ou ampoules de petit format intégrées au module.
Informations techniques
- Fabricant : Stellantis / CITROËN PEUGEOT
- Modèle : Peugeot 307 (restylé / Phase 2). Compatible avec certaines versions des 307 I et II selon références.
- Codes produit : 9654485080, 6106N0, 6106N1
- Autres numéros : 6105TG, 6103K1
Remplacement et montage
Étapes générales de remplacement pour un mécanicien ou un bricoleur expérimenté :
- Couper l’alimentation : toujours déconnecter la batterie avant toute intervention.
- Démonter les caches et la garniture autour du combiné d’instruments pour accéder aux vis de fixation.
- Dévisser le bloc de compteur et le tirer délicatement vers l’avant pour atteindre les connecteurs arrière.

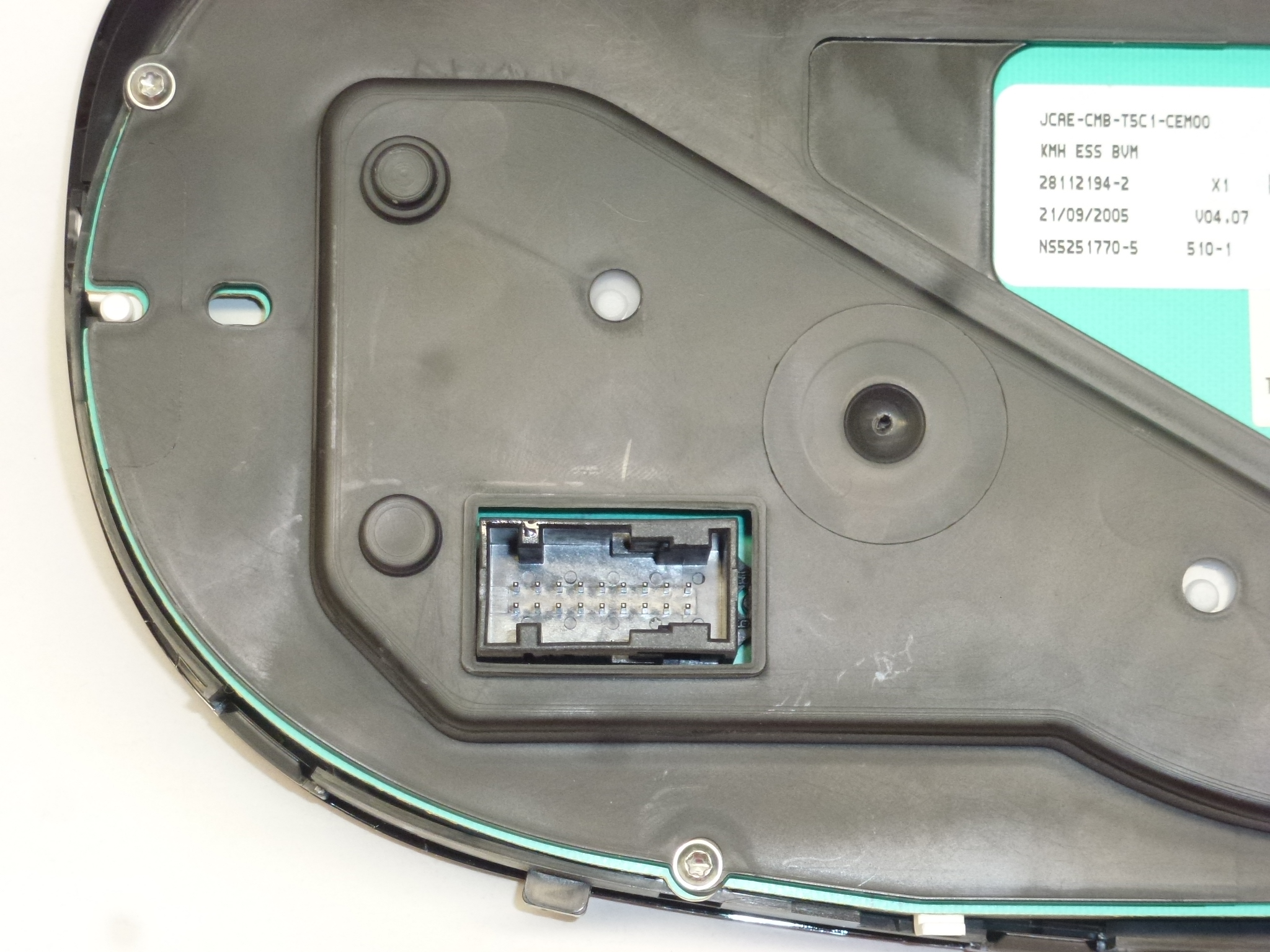

- Débrancher les connecteurs multi-broches en prenant soin de ne pas tirer sur les câbles et de libérer les loquets.
- Remplacer le module et rebrancher les connecteurs. Revisser le combiné en respectant le couple léger et remonter les habillages.
- Reconnecter la batterie et vérifier le fonctionnement du compteur, des totalisateurs et des voyants. Contrôler l’éclairage du tableau la nuit.
Selon la variante de véhicule et l’origine du tableau, une adaptation ou une remise à l’heure peut être nécessaire pour garantir la cohérence des informations affichées. Vérifier le bon alignement mécanique et l’absence de jeu dans la fixation.
Recommandations de montage
- Travailler dans un environnement propre et sec pour éviter l’entrée de poussière ou d’humidité dans le combiné.
- Éviter les décharges électrostatiques : manipuler la carte avec précaution et éviter de toucher les composants électroniques.
- Ne pas forcer les connecteurs ; utiliser les points de préhension prévus et vérifier les loquets.
- Après montage, contrôler l’ensemble des fonctions (vitesse, totalisateur, témoins) lors d’un essai routier.
Raison la plus fréquente de panne
Les pannes surviennent généralement avec l’âge et le kilométrage : usure des moteurs pas à pas ou des potentiomètres d’affichage, mauvais contacts sur les connecteurs, défaillance des rétroéclairages (LED/ampoules) ou détérioration des pistes et soudures sur le circuit imprimé due à la chaleur ou à l’humidité. Des surtensions électriques et des infiltrations d’eau accélèrent également les défauts. Sur des véhicules affichant plus de 150 000–200 000 km, il est courant d’observer une détérioration progressive des fonctions d’affichage.
