Description

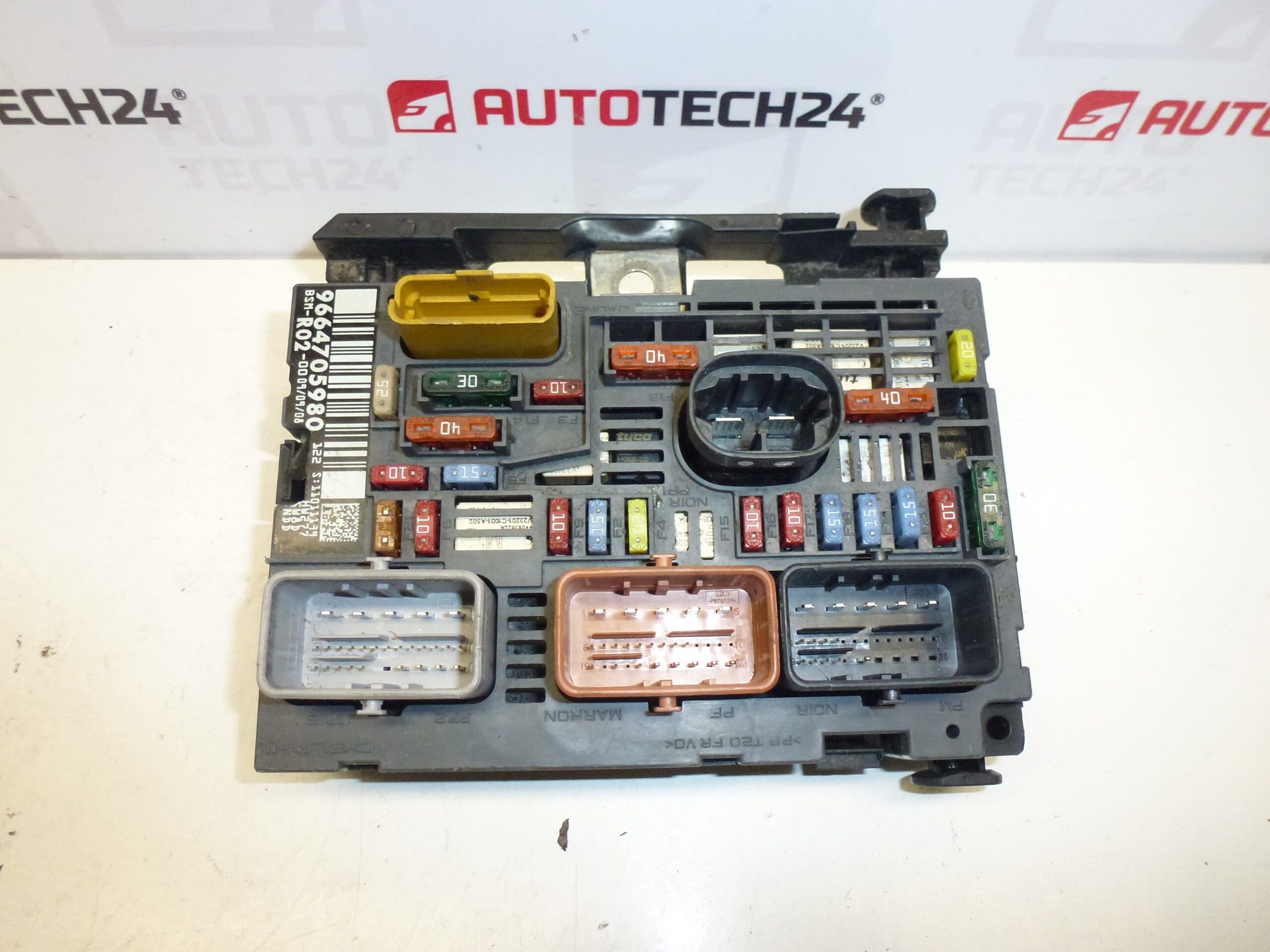

Unité de commande BSM R02 DELPHI pour véhicules Citroën et Peugeot. Elle peut présenter une fissure sur l’un des supports du boîtier, ce qui n’affecte pas son fonctionnement. L’unité est entièrement fonctionnelle.
Description
Module BSM R02 Delphi conçu pour la gestion et la distribution électrique sur certains modèles du groupe Stellantis. Ce boîtier regroupe relais, fusibles et liaisons électriques pour les fonctions de confort et d alimentation auxiliaire, offrant une solution compacte et centralisée pour les circuits du véhicule. Pièce adaptée aux ateliers et aux réparateurs indépendants recherchant une unité immédiatement opérationnelle.
Fonctionnalité
Le BSM assure la répartition de l alimentation vers divers systèmes du véhicule tels que l éclairage, les essuie-glaces, la centralisation des portes, ainsi que la protection par fusibles et relais. En cas de défaillance d un circuit, le BSM facilite le diagnostic en concentrant les organes de protection et de commutation.
Utilisation et Remplacement
Le boîtier BSM se situe généralement dans le compartiment moteur, fixé sur la carrosserie ou le longeron côté conducteur. Le remplacement passe par les étapes suivantes déconnexion de la batterie, retrait des connecteurs multilames, démontage des fixations du boîtier et installation de la nouvelle unité. Après montage, vérifier les fusibles et le bon fonctionnement des circuits pilotés par le BSM. Selon l équipement du véhicule, quelques paramètres peuvent nécessiter un contrôle au moyen d un outil diagnostic PSA pour s assurer du bon fonctionnement global.
Informations techniques
- Fabricant: Delphi
- Modèle: Peugeot 5008 I, Citroën C4 Picasso
- Codes produit: 9675877980
- Autres références: 9807028580, 6500FQ
Montage et recommandations
- Déconnecter la batterie avant toute intervention pour éviter tout court-circuit ou alimentation accidentelle.
- Manier l unité avec précaution pour ne pas endommager les broches des connecteurs ni les circuits imprimés.
- Contrôler les contacts et nettoyer les prises si nécessaire avant remontage.
- Remplacer les attaches ou supports cassés afin d éviter vibrations et mouvements prolongés du boîtier.
- Après montage, effectuer un contrôle des fonctions liées au BSM et vérifier l absence d anomalies via l outil diagnostic si disponible.
Pourquoi la pièce tombe le plus souvent en panne
Les causes fréquentes de défaillance sont l intrusion d humidité et la corrosion des connecteurs, les surtensions ou problèmes électriques en amont, ainsi que la fatigue des relais et soudures due aux cycles thermiques et vibrations. Les supports plastiques du boîtier peuvent se fissurer sous choc ou vieillissement, ce qui est généralement esthétique mais peut être corrigé pour sécuriser le montage.
Remarques
Références et modèles indiqués d après les informations fournies. Vérifier la compatibilité mécanique et électrique avant installation pour garantir une intégration correcte sur le véhicule concerné.
