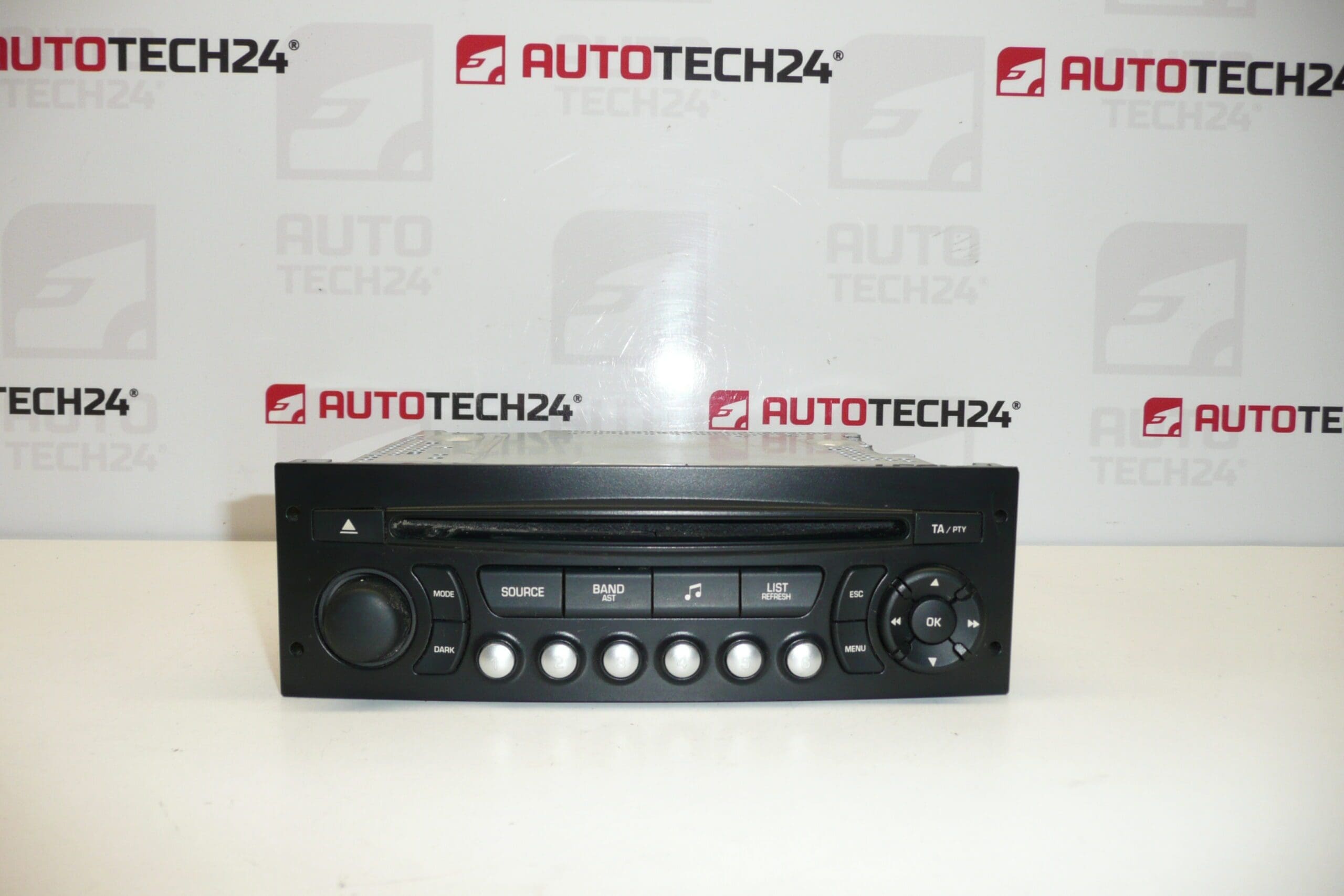

Autoradio CD Continental RD4N1M-03 Citroën Peugeot 96750215XT

Description

Autoradio CONTINENTAL RD4 RD4N1M-03 CD pour voitures CITROEN et PEUGEOT
La radio doit être ajoutée à la voiture avec diagnostic

Description de la pièce

L’Autoradio Continental RD4N1M-03 CD d’occasion est un composant électronique original conçu pour les voitures Citroën et Peugeot. Cette pièce est souvent recherchée par numéro de série, elle convient donc aux mécaniciens et aux réparateurs à domicile recherchant un remplacement spécifique pour l’unité cassée d’origine.

Il s’agit d’une radio originale du groupe Stellantis PSA, qui est utilisée dans les véhicules réguliers de cette plateforme de marque. Lors du remplacement, il est important de prendre en compte que l’unité doit être ajoutée à la voiture pour un diagnostic afin qu’elle fonctionne correctement dans la voiture donnée.

Informations techniques

• Fabricant : Continental
• Modèle : RD4N1M-03 CD
• Autres numéros : 96750215XT, 16106912XT, 6574PW, 6574PX, 16077504XT

Codes produits

Codes produits : 96750215XT, 16106912XT, 6574PW, 6574PX, 16077504XT

• Citroën C3 II
• Peugeot207

Recommandations d’installation

Pour cette partie, selon les documents, la radio doit être ajoutée à la voiture avec diagnostic. Les étapes d’installation exactes peuvent varier en fonction du modèle spécifique et de la marque de la voiture. Vous trouverez donc ci-dessous une procédure générale et typique pour remplacer un autoradio dans cette catégorie.

1) Avant le montage

• Vérifiez que les marquages de la pièce d’origine et de la nouvelle pièce correspondent, en particulier RD4N1M-03 et tous les numéros de produit disponibles.
• Comparez les connecteurs, les supports, la façade et le type général d’unité avec l’ancienne pièce.
• Vérifiez l’état de la pièce utilisée, si le connecteur, le panneau avant, les boutons ou le lecteur de CD sont endommagés.
• Avant de commencer les travaux, débranchez l’alimentation du véhicule conformément aux pratiques d’entretien normales pour éviter d’endommager les composants électriques.

2) Outils et matériels nécessaires

• outils courants pour le démontage des pièces intérieures
• Outils de déverrouillage stéréo de voiture adaptés
• Levier en plastique pour retirer les panneaux
• chiffon propre pour nettoyer les connecteurs et leurs environs
• équipement de diagnostic pour attribuer la radio à la voiture

3) Procédure d’assemblage étape par étape

1. Coupez le contact et préparez le véhicule pour un démontage en toute sécurité de la partie électrique.
2. Retirez soigneusement la garniture environnante si elle gêne l’accès à la radio.
3. À l’aide d’un outil adapté, dégagez l’autoradio d’origine de son support.
4. Faites glisser l’appareil pour pouvoir accéder en toute sécurité aux connecteurs et à la connexion de l’antenne.
5. Débranchez les connecteurs et vérifiez leur état, leur propreté et tout signe d’oxydation ou de dommage mécanique.
6. Comparez l’ancienne et la nouvelle pièce par étiquette, numéros et type de connexion.
7. Branchez les connecteurs à l’autoradio d’occasion et vérifiez que toutes les connexions sont correctement installées.
8. Faites glisser l’unité en position de montage afin qu’elle soit correctement installée dans le support sans pression excessive.
9. Réinstallez tous les capots retirés et les éléments intérieurs environnants.
10. Effectuer un diagnostic de la radio sur le véhicule, car selon les documents, cette étape est nécessaire au bon fonctionnement.

• 4) Vérifications post-assemblage et essai routier/vérification du fonctionnement

  • Vérifiez la mise sous tension de la radio et la réponse de base des boutons.
  • Vérifiez la fonction d’affichage, la lecture du CD et la réponse du contrôle.
  • Vérifiez la réception du signal et la stabilité du fonctionnement lors d’une utilisation normale.
  • Après l’affectation du diagnostic, vérifiez que l’unité fonctionne sans symptômes d’erreur.

  5) Les erreurs d’assemblage les plus courantes + comment les éviter

  • Échange de pièces basé sur une apparence similaire : comparez toujours les codes exacts et les désignations d’unité.
  • Connecteurs insuffisamment installés : vérifiez que toutes les connexions sont fermement engagées après la connexion.
  • Dommages aux garnitures lors du démontage – utilisez des outils en plastique appropriés et travaillez avec soin.
  • Omission de l’affectation du diagnostic – pour cette radio, selon les documents, il est nécessaire de transférer le diagnostic sur la voiture.
  • Montage sans vérifier l’état de la pièce utilisée – vérifier les connecteurs, les boutons et l’état mécanique de l’appareil avant l’installation.

  Raisons pour lesquelles la pièce est endommagée

  • usure normale des pièces électroniques et mécaniques lors d’une utilisation à long terme
  • dommages aux connecteurs dus à un démontage ou un assemblage négligent
  • fluctuations de tension dans le système électrique du véhicule
  • intrusion de poussière, d’humidité ou de saleté dans l’unité
  • usure des boutons de commande et du lecteur CD
