Description

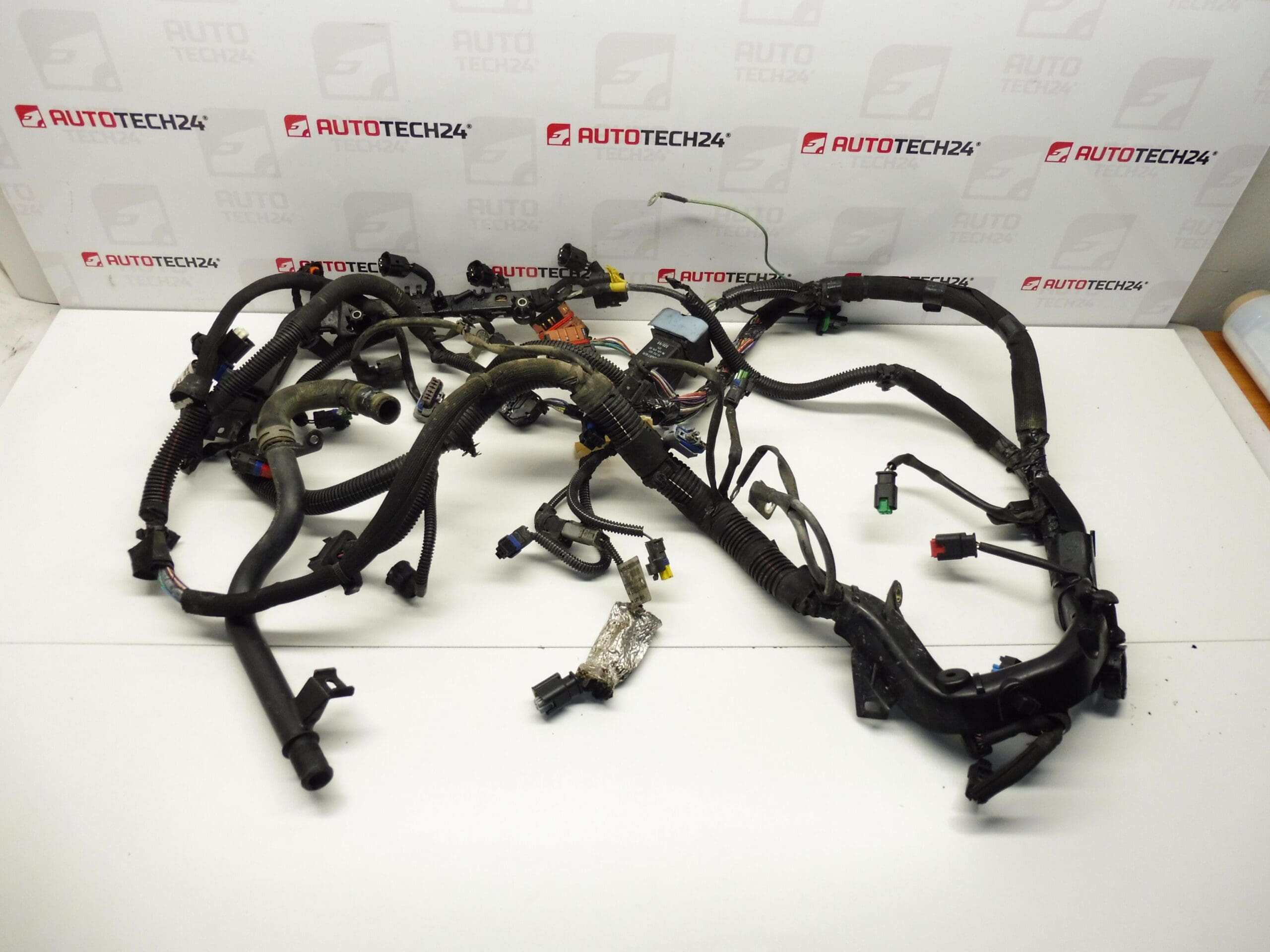

Faisceau moteur complet pour véhicules CITROËN et PEUGEOT équipés du moteur 1.6 HDi. Il provient d’un PEUGEOT 308 66 kW.
Description
Faisceau moteur complet destiné aux véhicules équipés du moteur diesel 1.6 HDi. Conçu pour assurer l’alimentation électrique et la transmission des signaux entre l’unité de commande moteur, les capteurs et les actionneurs (injecteurs, pompe haute pression, capteurs de température et de pression, actuateur de turbo, etc.). Remplacement idéal pour les installations endommagées par l’usure, la corrosion ou les agressions mécaniques. Références fréquemment recherchées : 9687138480, 9687238280, 9687150780, 6569XY.
Fonction et Avantages
- Distribution Fiable Des Signaux : Assure la communication entre le calculateur moteur et les organes d’injection et de gestion moteur.
- Alimentation Électrique : Fournit l’alimentation nécessaire aux capteurs et actionneurs du système d’injection.
- Sécurité Et Robustesse : Remplace un faisceau endommagé pour éviter des codes défaut, pertes de puissance ou démarrages difficiles.
- Compatibilité Avec Les Références Constructeur : Intègre les broches et connecteurs correspondant aux références listées, facilitant le remplacement.
Application et Compatibilité
Conçu pour véhicules Citroën et Peugeot équipés du moteur 1.6 HDi. Provenance confirmée : Peugeot 308 (66 kW). Convient aux modèles utilisant les mêmes implantations moteur et bornes pour le faisceau d’injection/d’alimentation du moteur 1.6 HDi.
Remplacement et Procédure Générale
Avant toute intervention, débranchez la batterie. Retirez les attaches et agrafes maintenant le faisceau, déconnectez soigneusement chaque connecteur (injecteurs, capteurs, pompe), en notant leur position. Posez le nouveau faisceau en respectant le cheminement d’origine et fixez-le avec des colliers ou clips d’origine pour éviter frottements et vibrations. Vérifiez les joints d’étanchéité sur les connecteurs et remettez la batterie en place. Après montage, effectuer une vérification des défauts au tableau de bord et un contrôle d’étanchéité des circuits électriques.
Durée De Vie Et Symptômes De Défaillance
Un faisceau moteur n’a pas d’intervalle de remplacement fixe : il est remplacé en cas d’endommagement. Les causes courantes de défaillance sont l’abrasion due aux frottements, la corrosion des contacts, les dommages causés par des rongeurs, l’exposition prolongée à la chaleur et l’infiltration d’humidité. Symptômes typiques : démarrage difficile, perte de puissance, voyants moteur allumés, codes erreur liés aux capteurs ou aux injecteurs, coupures intermittentes.
Informations Techniques
- Fabricant : Stellantis (Citroën / Peugeot)
- Modèle : Faisceau Moteur 1.6 HDi (Provenance Peugeot 308 66 kW)
- Codes Produit : 9687138480, 9687238280, 9687150780, 6569XY
- Autres Références : 6569XY | 9687138480 | 9687150780 | 9687238280
Recommandations De Montage
- Avant Montage : Couper l’alimentation en débranchant la batterie et attendre quelques minutes pour la décharge des systèmes.
- Fixation : Respecter le cheminement d’origine et utiliser clips/coliers adaptés pour éviter tout frottement sur les pièces mobiles.
- Contrôles : Vérifier l’état des connecteurs et des masses, nettoyer ou remplacer les clips et joints si nécessaire.
- Après Montage : Effectuer une lecture des codes défaut et un essai routier pour valider le bon fonctionnement.
Raison La Plus Fréquente De Panne
La cause la plus courante de défaillance est l’usure mécanique (abrasion et frottements) et la corrosion des contacts, souvent aggravées par l’effet des éléments (chaleur, humidité) ou des dommages externes (rongeurs, chocs). Une connexion lâche ou un fil sectionné provoque des anomalies fonctionnelles du moteur et des codes défaut.
Conseils Pour Les Professionnels Et Bricoleurs
Pour les ateliers et les amateurs avertis : identifier précisément les références présentes sur l’ancien faisceau avant remplacement et contrôler la continuité des circuits lors du montage. Préférer l’utilisation d’outillage adapté pour ne pas endommager les connecteurs. Conserver les attaches d’origine si possible pour un maintien correct et durable.
