Description
Mécanisme d’abaissement électrique de vitre avant droite pour voitures Citroën C4 Picasso et Grand
Côté passager
Description de la pièce

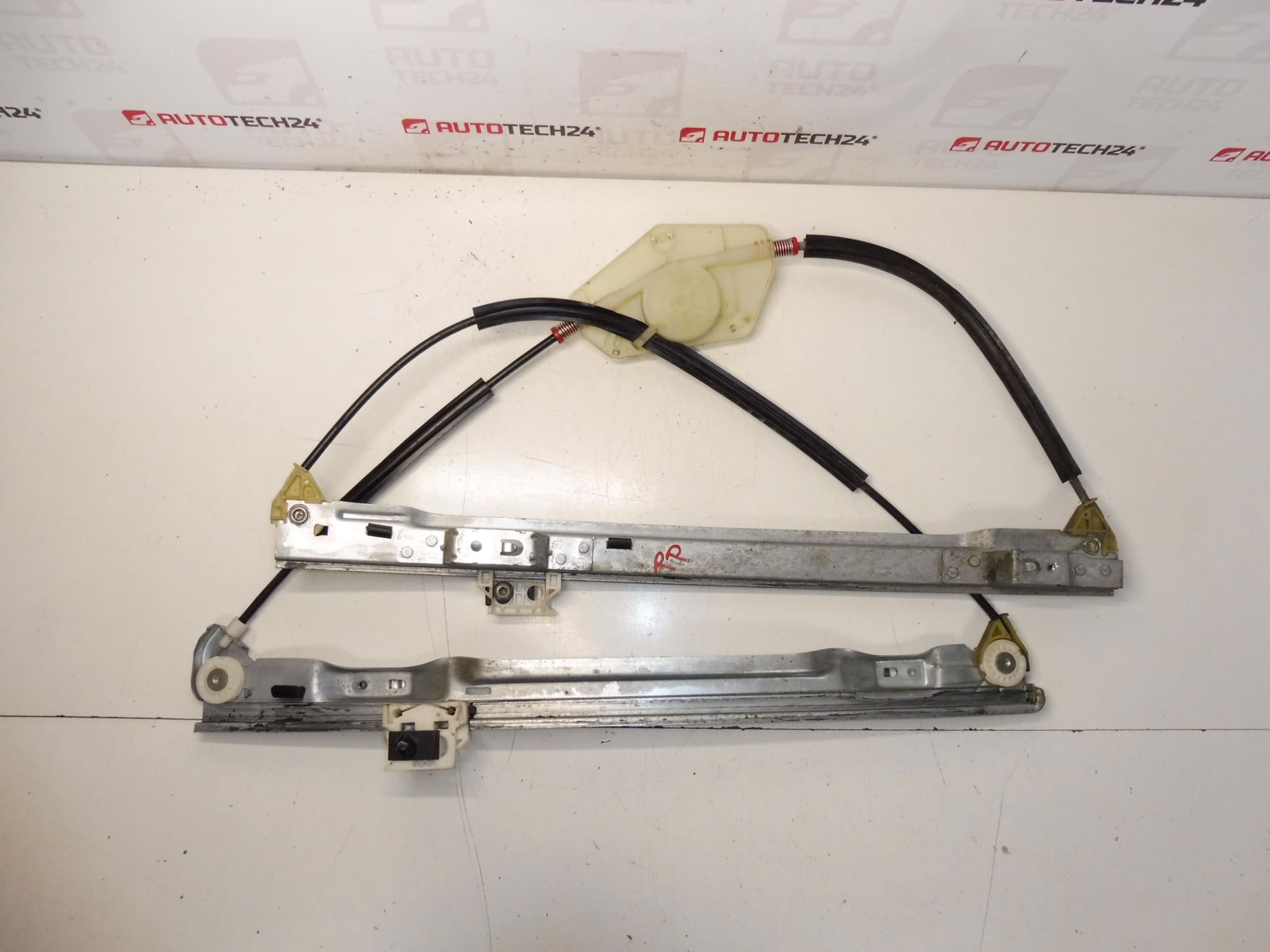

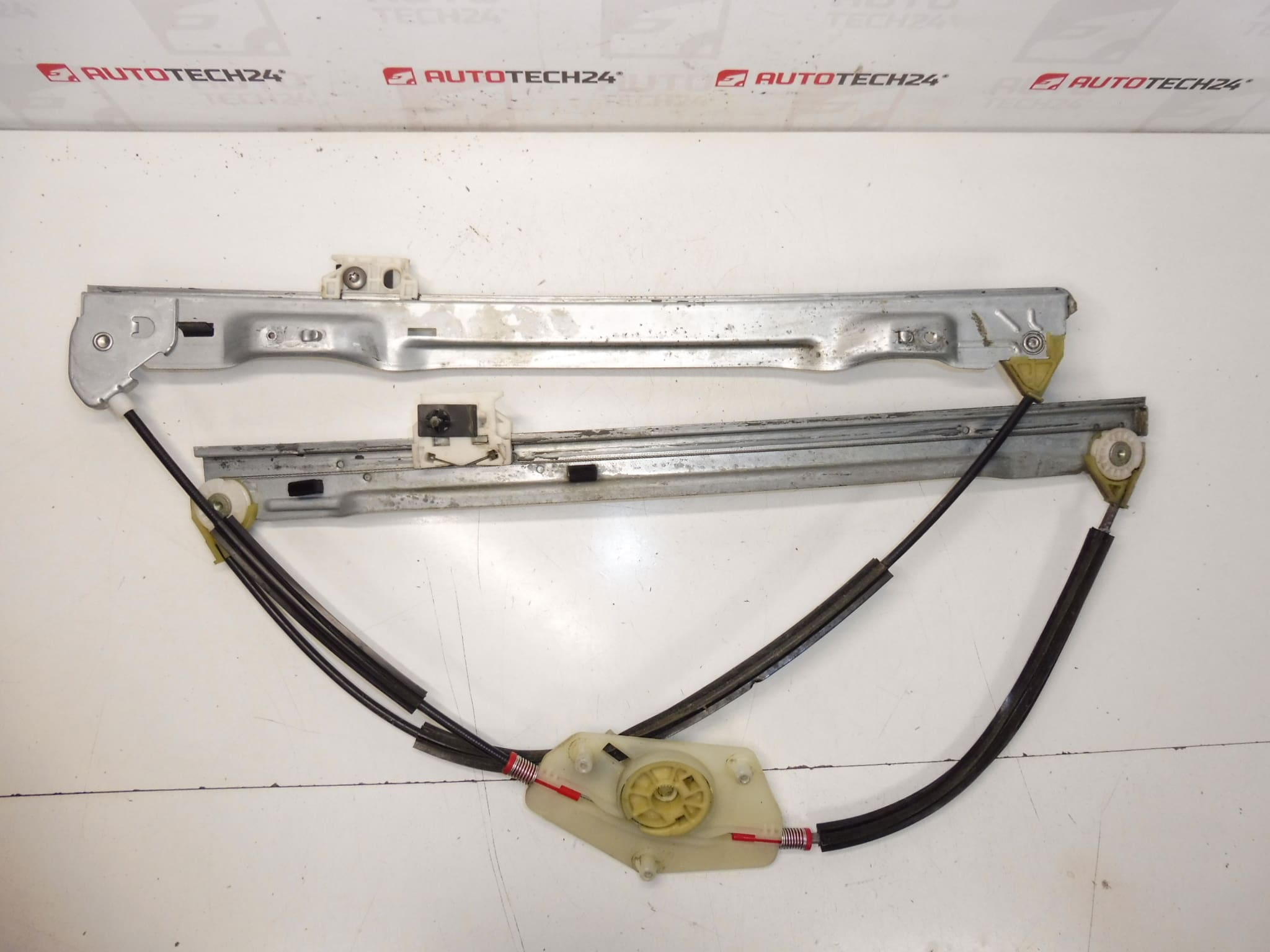

Ce mécanisme lève-vitre avant droit d’occasion est destiné aux voitures Citroën C4 Picasso et Grand. Il s’agit d’un élément important de la commande des vitres électriques, qui assure un mouvement fluide de la vitre lors de la traction et de la traction. Les pièces de ce type sont souvent également recherchées par numéro de série, il est donc conseillé de faire attention aux marquages 9222CT et 1675404080.
Le mécanisme est destiné au côté passager, c’est à dire à la vitre avant droite. Il convient en remplacement d’une pièce d’origine endommagée ou ne fonctionnant pas, par exemple lorsque la fenêtre bouge par à-coups, reste suspendue, ne rentre pas du tout ou lorsque la tension du mécanisme est audible sans fonctionnement correct.
Informations techniques
- Fabricant : Stellantis Citroën Peugeot
- Modèle : Citroën C4 Picasso, Citroën C4 Grand Picasso
- Autres numéros : 9222CT, 1675404080
Codes produits
- Codes produits : 9222CT, 1675404080
- Modèles issus d’étiquettes et de documents : Citroën C4 PICASSO, Citroën C4 Picasso i Grand
Recommandations d’installation
Généralement/typiquement pour le mécanisme de lève-vitre, la procédure de remplacement exacte peut varier en fonction de la conception spécifique de la voiture et de la conception des portes. Vous trouverez ci-dessous une procédure générale pratique pour vous aider à remplacer ce type de pièce.
1) Avant le montage
- Vérifiez s’il s’agit du mécanisme avant droit du côté passager.
- Comparez la pièce usagée avec l’ancienne pièce en termes de forme, d’ajustement, de câblage et de connecteurs si elles font partie du mécanisme.
- Inspectez le mécanisme pour déceler tout dommage mécanique, toute torsion ou tout signe de fissure ou d’usure excessive.
- Avant le montage proprement dit, vérifiez l’état du verre, des rails de guidage et des points de fixation dans la porte.
2) Outils et matériels nécessaires
- Ensemble d’outils manuels courants
- Tournevis et embouts
- Jeu Gola ou clés correspondant aux articulations communes
- Pied de biche en plastique pour retirer les tissus d’ameublement
- Gants de travail
- Détergent pour enlever la saleté
- Préparation appropriée pour la lubrification légère des pièces mobiles, si cela est approprié pour le type de mécanisme donné
3) Procédure d’assemblage étape par étape
- Débranchez la batterie du véhicule et sécurisez le véhicule contre tout mouvement indésirable.
- Démontez la garniture intérieure de la porte afin de ne pas endommager les poignées, les caches et les connecteurs électriques.
- Débranchez soigneusement les éléments électriques associés dans la porte s’ils empêchent l’accès au mécanisme.
- Assurez-vous que la vitre est dans une position sûre afin qu’elle ne glisse pas et ne soit pas endommagée lors du retrait de l’ancien mécanisme.
- Dévissez l’ancien mécanisme et séparez-le de la vitre et de la structure de la porte.
- Retirez le mécanisme d’origine et comparez-le à la pièce préparée pour tous les points de montage importants.
- Nettoyez la zone de montage et vérifiez l’état du guide-fenêtre et des pièces environnantes susceptibles d’affecter le bon fonctionnement.
- Placez le nouveau mécanisme et insérez-le d’abord légèrement dans tous les points de montage sans serrage final.
- Fixez le mécanisme au verre et vérifiez que tout s’ajuste sans tension, croisement ou ajustement forcé.
- Fixez progressivement l’ensemble du mécanisme dans la position souhaitée.
- Rebranchez les connecteurs électriques et autres pièces déconnectées.
- Avant de rabattre complètement la porte, testez le fonctionnement du mécanisme sur toute la plage de mouvement.
- Si le mécanisme fonctionne correctement, remontez la garniture de porte et tous les caches.
-
4) Contrôles post-assemblage et essai routier/vérification du fonctionnement
- Vérifiez le mouvement fluide de la fenêtre lors du glisser-déposer.
- Vérifiez si le verre se déforme, s’incline ou fait des bruits inhabituels.
- Vérifiez si la fenêtre s’ajuste correctement en position haute.
- Après avoir remonté la porte, vérifiez qu’il n’y a pas de cliquetis et que toutes les commandes fonctionnent correctement.
5) Les erreurs de montage les plus courantes + comment les éviter
- Changement de côté de pièce – vérifiez toujours qu’il s’agit du côté avant droit, c’est-à-dire du côté passager.
- Comparaison insuffisante avec l’ancienne pièce : comparez tous les raccords et la conception de construction avant l’assemblage.
- Assemblage sous tension – ne forcez jamais le mécanisme pour le mettre en place, sinon un dysfonctionnement ou des dommages précoces pourraient survenir.
- Verre non sécurisé pendant le travail : le verre doit être solidement fixé lors du démontage et du montage.
- Omission de vérifier les pièces de guidage – même avec un mécanisme correctement monté, le fonctionnement peut être mauvais si les pièces de suivi sont usées ou sales.
Raisons pour lesquelles la pièce est endommagée
- Usure du mécanisme due à une utilisation normale
- Surcharge avec une fenêtre gelée ou saccadée
- Résistance accrue dans les guides de verre
- Dommages aux câbles ou aux pièces mobiles du mécanisme
- Intrusion de saleté ou d’humidité dans la porte
- Montage préalable non professionnel ou manipulation violente de la fenêtre
