Description

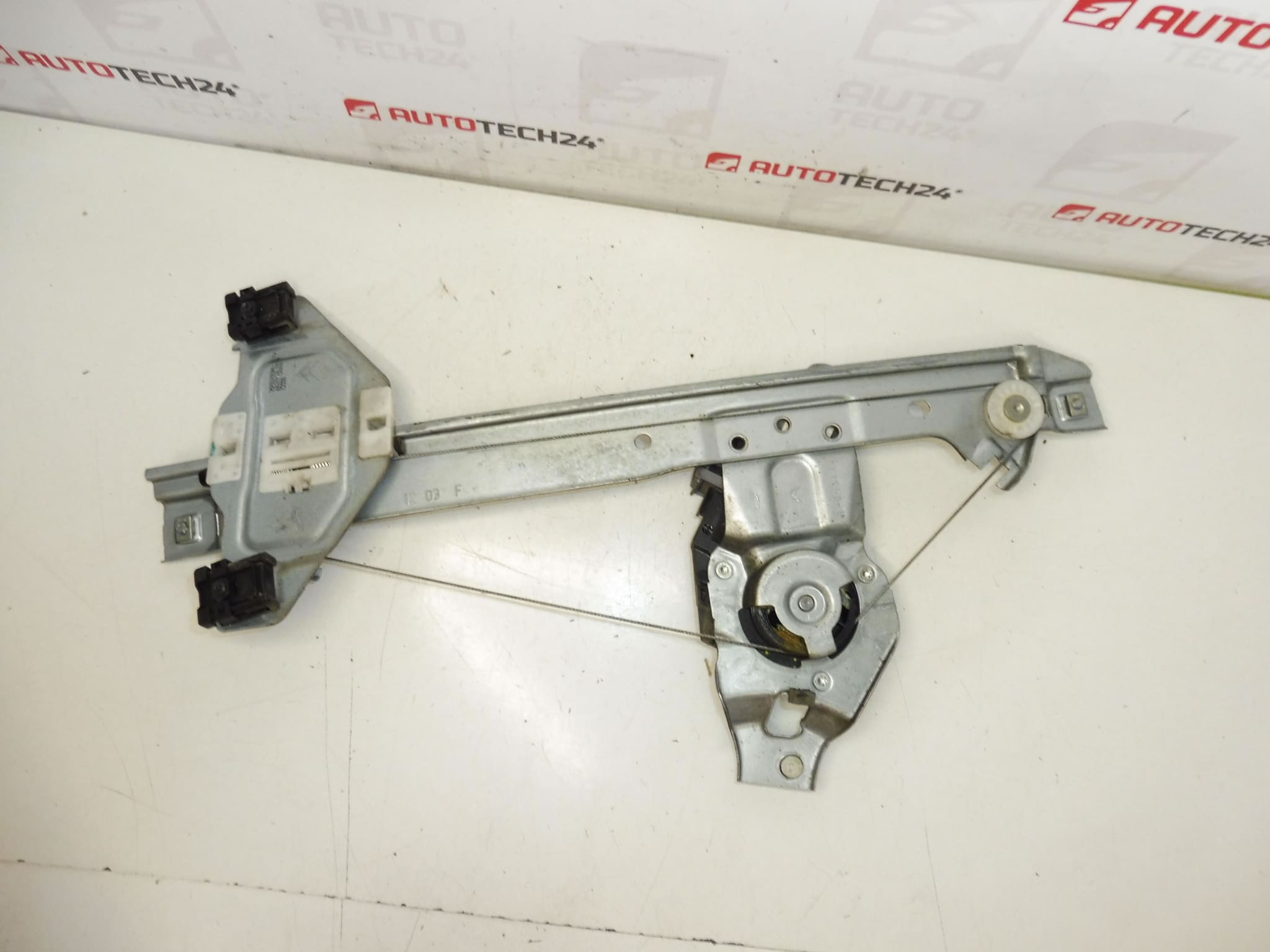

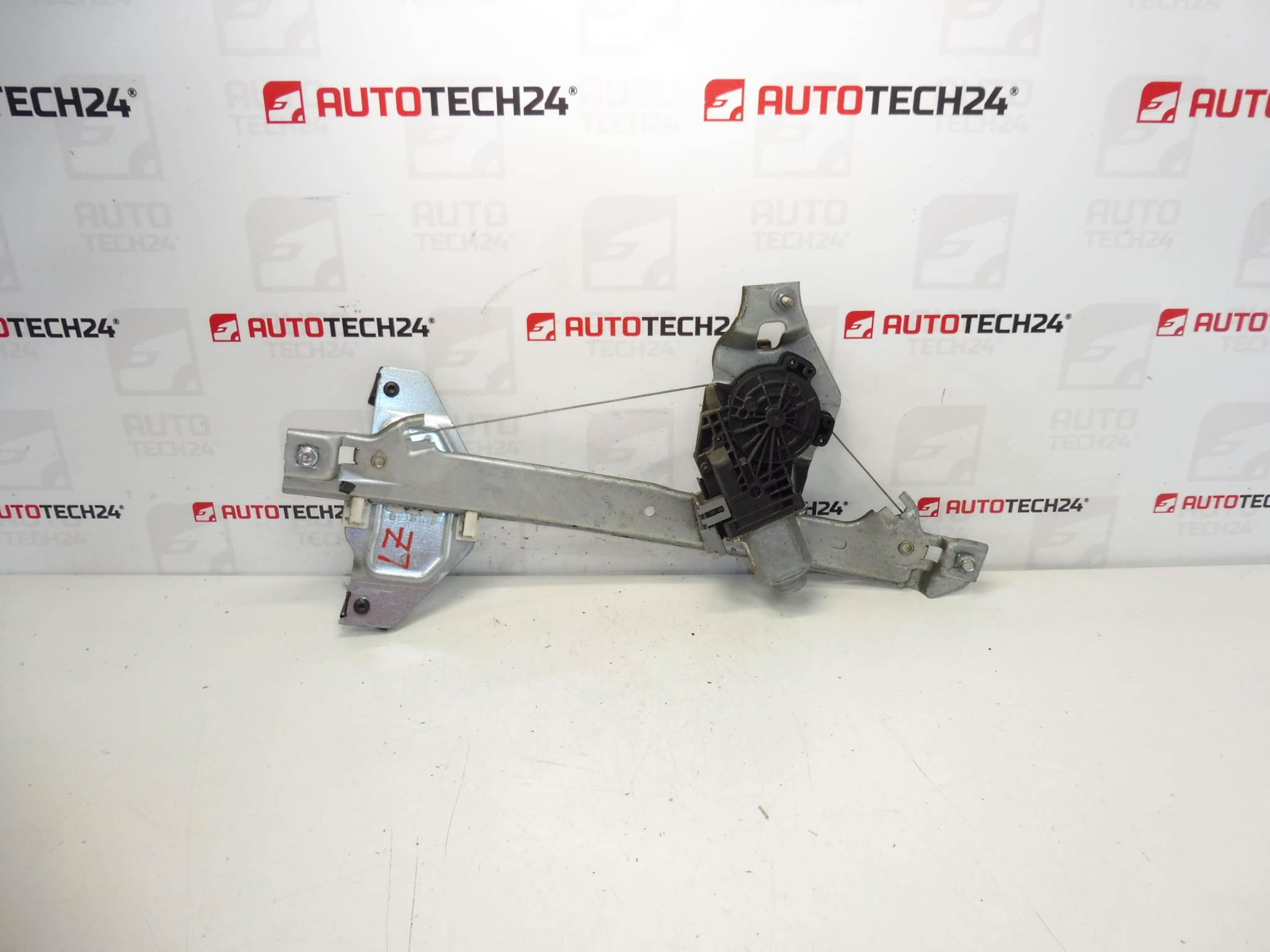

Mécanisme d’abaissement électrique de la lunette arrière gauche pour voitures Citroën C3 II A51
Côté – porte derrière le conducteur
Y compris moteur électrique
6PIN
Description de la pièce
Ce lève-vitre arrière gauche d’occasion est destiné aux voitures Citroën C3 II A51. Il s’agit d’une pièce complète incluant le moteur électrique, qui facilite le remplacement du mécanisme d’origine non fonctionnel ou endommagé. Pour de nombreuses réparations, le marquage 6PIN est également important, selon lequel la pièce peut être plus facilement comparée à la pièce montée d’origine.
Le lève-vitre est un élément clé du fonctionnement confortable de la vitre latérale. Si la vitre bouge par à-coups, reste accrochée, ne peut être escamotée ou retirée, ou encore que l’on entend le moteur tourner sans que la vitre ne bouge, ce mécanisme est souvent à l’origine du dysfonctionnement.
La pièce convient aux mécaniciens et aux bricoleurs qui recherchent une pièce d’occasion authentique pour voiture Citroën par numéro de pièce ou modèle de voiture spécifique.
Informations techniques
- Fabricant : Stellantis Citroën Peugeot
- Modèle : Citroën C3 II A51
- Autres numéros : 9802619380
- Design : mécanisme d’abaissement électrique des vitres
- Côté : porte arrière gauche, derrière le conducteur
- Partie du forfait : moteur électrique inclus
- Connecteur : 6PIN
Codes produits
- Codes produits : 9223F9, 9802619380
- Noms des modèles : Citroën C3 II, Citroën C3 II A51
Recommandations d’installation
Généralement/typiquement pour ce type de pièce, la procédure de remplacement exacte peut varier selon la conception spécifique de la voiture et des portes, mais la procédure ci-dessous est une pratique courante lors du remplacement d’une vitre électrique par un moteur.
1) Avant le montage
- Vérifiez si la nouvelle pièce correspond à la pièce d’origine en termes de forme, de fixation, de position de la ligne et de design du connecteur 6PIN.
- Vérifiez si la pièce est destinée à l’arrière gauche.
- Vérifiez l’état des pièces de guidage, des câbles, des supports et du connecteur pour déceler tout dommage mécanique.
- Si possible, comparez également visuellement la position du moteur électrique et des points de montage avec l’ancien mécanisme.
2) Outils et matériels nécessaires
- ensemble d’outils manuels courants
- tournevis et clés à douille
- leviers en plastique pour retirer les tissus d’ameublement
- détergent pour enlever la saleté
- gants de protection
- agent approprié pour le traitement léger des pièces mobiles, si nécessaire lors de l’assemblage
3) Procédure d’assemblage étape par étape
- Débranchez la batterie et sécurisez le véhicule contre tout mouvement indésirable.
- Démontez le revêtement intérieur de la porte concernée afin de ne pas endommager le revêtement, les clips ou les connecteurs électriques.
- Accédez avec précaution à la zone du mécanisme de rétraction de la fenêtre et vérifiez le câblage.
- Fixez la vitre contre tout mouvement spontané afin qu’elle ne soit pas endommagée lors du démontage du mécanisme d’origine.
- Débranchez le connecteur électrique du moteur électrique de l’extracteur d’origine.
- Dévissez l’ancien mécanisme et retirez-le soigneusement de la zone de la porte.
- Comparez la pièce retirée avec la nouvelle pièce, en particulier le type de montage, de routage et de connecteur.
- Mettez le nouveau mécanisme en place, en vous assurant que tous les points de montage sont correctement installés.
- Branchez le connecteur du moteur électrique et vérifiez que le câblage n’est ni pincé ni étiré nulle part.
- Réinstallez la vitre sur le mécanisme si elle a été déconnectée et vérifiez qu’elle se déplace sans problème dans les guides.
- Avant de replier complètement la porte, effectuez un test fonctionnel de base du mouvement de la fenêtre.
- Après avoir vérifié le fonctionnement, remontez les éléments de protection et la garniture de porte.
-
4) Contrôles post-assemblage et essai routier/vérification du fonctionnement
- Vérifiez que la fenêtre se déplace de manière fluide sur toute sa plage.
- Vérifiez que le mécanisme n’émet pas de bruits, de crépitements ou de bégaiements inhabituels.
- Vérifiez que la fenêtre s’ajuste correctement après la fermeture.
- Vérifiez qu’il ne reste aucun connecteur, clip ou partie du revêtement desserré après l’assemblage.
- Après un court trajet, vérifiez à nouveau que rien ne s’est détaché et que la fonction de téléchargement reste sans problème.
5) Les erreurs de montage les plus courantes + comment les éviter
- Côté de la pièce inversée – vérifiez toujours qu’il s’agit bien du côté arrière gauche avant le montage.
- Ne correspond pas au connecteur – vérifiez la conception 6PIN avant d’installer le mécanisme dans la porte.
- Dommages au revêtement ou aux fixations : utilisez les outils de retrait appropriés.
- Fixation insuffisante du verre : soyez prudent lorsque vous travaillez avec le verre pour éviter qu’il ne bouge ou ne se brise.
- Câblage pincé – avant l’assemblage final de la porte, vérifiez le passage des câbles et la libre circulation du mécanisme.
- Assemblage prématuré de la porte sans test : vérifiez toujours d’abord le fonctionnement du mécanisme avant d’assembler complètement la porte.
Raisons pour lesquelles la pièce est endommagée
- usure normale du mécanisme et des pièces mobiles lors d’une utilisation à long terme
- charge excessive avec une fenêtre gelée ou durcie
- dommages aux câbles, éléments de guidage ou supports de verre
- intrusion d’humidité et de saleté dans la zone de la porte
- Défaillance du moteur électrique ou de la connexion électrique
- intervention précédente non professionnelle ou installation incorrecte
