Description

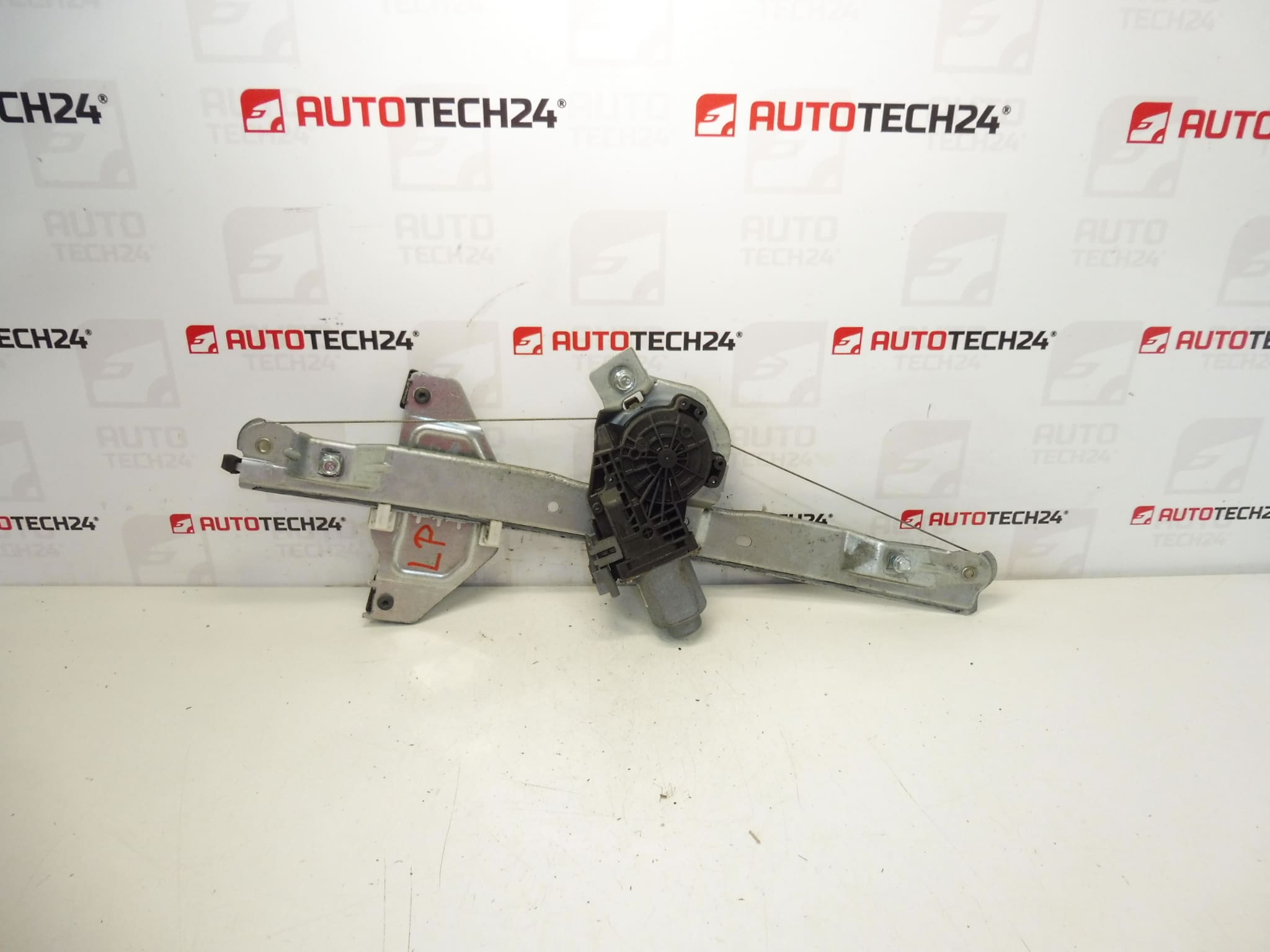

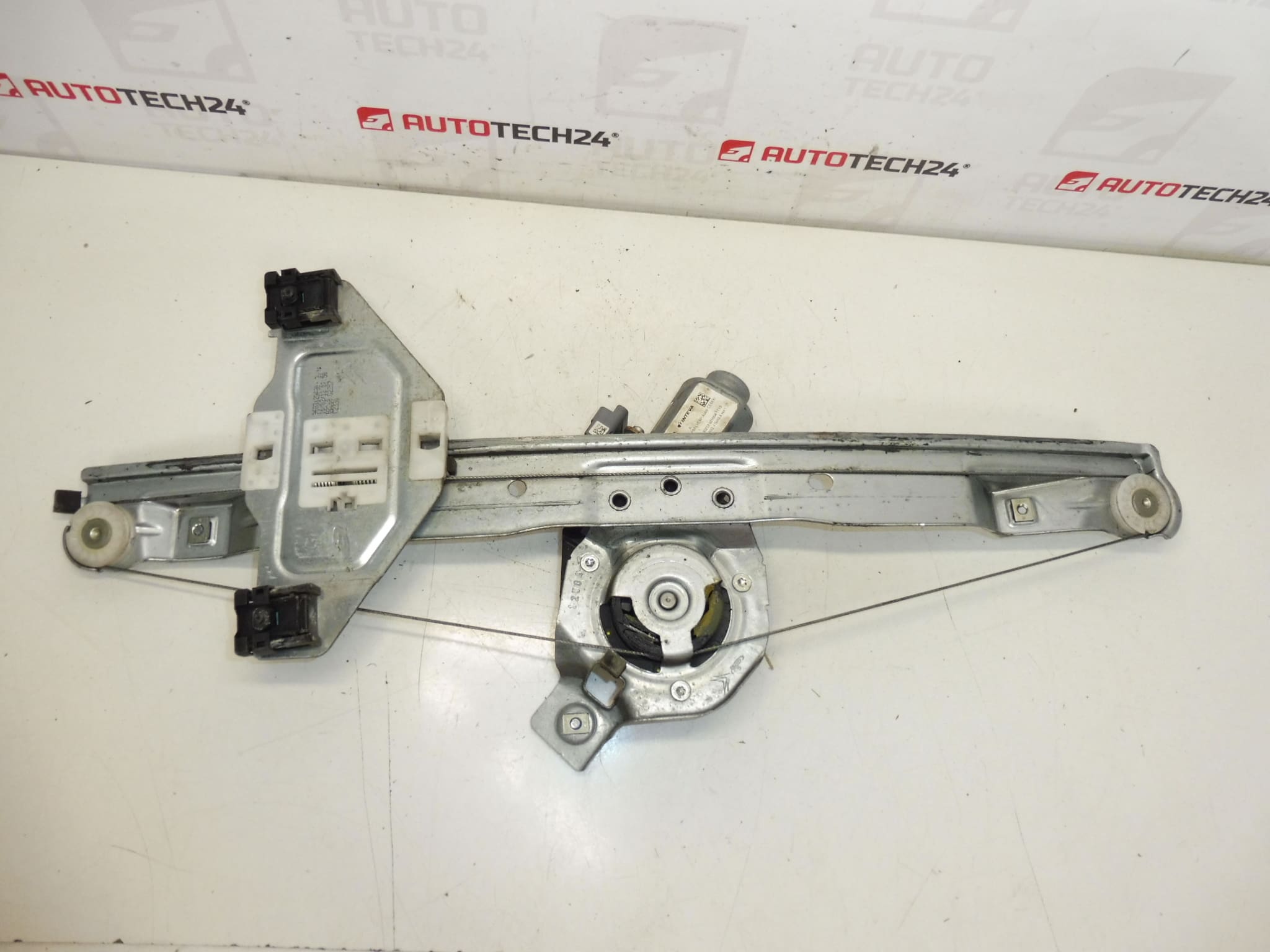

Mécanisme d’abaissement électrique de la vitre avant gauche pour voitures Citroën C3 II A51
Côté – porte conducteur
Y compris moteur électrique
6PIN
Description de la pièce
Le mécanisme d’abaissement de vitre avant gauche utilisé est destiné aux voitures Citroën C3 II A51. Il s’agit d’une pièce complète incluant un moteur électrique, qui assure une commande électrique fluide de la vitre côté conducteur. Grâce à sa conception avec un connecteur 6PIN, il convient en remplacement du mécanisme d’origine endommagé ou non fonctionnel.
Cette pièce automobile est également consultable par numéro de produit, ce qui permet de trouver plus facilement la bonne pièce lors de la réparation. Il est important pour les mécaniciens automobiles et les réparateurs domestiques qu’il s’agisse d’une unité avec le moteur, il n’est donc pas nécessaire de traiter séparément une autre partie de l’entraînement déroulant.
Informations techniques
- Fabricant : Stellantis Citroën Peugeot
- Modèle : Citroën C3 II A51
- Autres numéros : 9802617780
- Emplacement : porte avant gauche, côté conducteur
- Design : mécanisme d’abaissement électrique des vitres
- Partie du colis/pièce : y compris le moteur électrique
- Connecteur : 6PIN
Codes produits
- Codes produits : 9221FR, 9802617780
- Noms des modèles : Citroën C3 II, Citroën C3 II A51
Recommandations d’installation
Généralement/typiquement pour ce type de pièce, la procédure de remplacement exacte peut varier en fonction de la conception spécifique de la voiture et de la porte, mais le principe de base de l’installation du mécanisme de lève-vitre électrique est similaire.
1) Avant le montage
- Vérifiez si la nouvelle pièce utilisée correspond à la pièce d’origine en termes de forme, d’ajustement et de conception du connecteur 6PIN.
- Comparez le côté de montage : il doit s’agir de la porte conducteur avant gauche.
- Vérifiez l’état visuel des pièces de guidage, des câbles, de l’accessoire et du moteur électrique.
- Avant l’installation, il est recommandé de vérifier si le mécanisme est mécaniquement bloqué ou visiblement déformé.
2) Outils et matériels nécessaires
- ensemble d’outils manuels courants
- tournevis et clés à douille
- leviers en plastique pour le retrait des panneaux
- détergent pour enlever la saleté
- gants de protection
- ou du ruban adhésif ou un outil pour fixer le verre pendant le travail
3) Procédure d’assemblage étape par étape
- Débranchez l’alimentation du véhicule conformément aux pratiques d’entretien normales pour éviter toute activation indésirable lorsque vous travaillez sur des pièces électriques.
- Retirez la garniture intérieure de la porte pour accéder au mécanisme d’escamotage de la fenêtre.
- Débranchez délicatement le connecteur électrique du mécanisme d’origine.
- Assurez-vous que la vitre est dans une position sûre afin qu’elle ne tombe pas ou ne soit pas endommagée lors du démontage.
- Dévissez l’ancien mécanisme et séparez éventuellement le verre des supports du mécanisme si la conception l’exige.
- Retirez le mécanisme d’origine, y compris le moteur électrique, de la porte.
- Comparez côte à côte l’ancienne et la nouvelle pièce, en particulier les points de fixation, le routage du mécanisme et le type de connecteur.
- Insérez le mécanisme de remplacement dans la porte et placez-le dans la bonne position sans forcer.
- Fixez séquentiellement le mécanisme à tous les points de montage.
- Fixez le verre au mécanisme selon la conception de la solution d’origine et vérifiez qu’il est bien droit.
- Branchez le connecteur électrique du moteur électrique.
- Avant l’assemblage final de la porte, testez la fonction d’abaissement et de montée de la fenêtre dans toute son amplitude de mouvement.
- Si l’opération se déroule en douceur et sans saccades, remontez les éléments de protection et la garniture de porte.
-
4) Contrôles post-assemblage et vérification des tests fonctionnels
- Vérifiez que la fenêtre monte et descend facilement.
- Vérifiez que le mécanisme ne fait pas de bruit, de clics ou de frottements excessifs.
- Vérifiez que le verre s’ajuste correctement et ne dévie pas lors du déplacement.
- Une fois la porte entièrement assemblée, effectuez un test fonctionnel répété avec le contrôleur de fenêtre.
5) Les erreurs de montage les plus courantes + comment les éviter
- Échange du côté de la pièce – vérifiez toujours qu’il s’agit du côté avant gauche avant l’assemblage.
- Inadéquation des connecteurs : vérifiez que le connecteur correspond au design 6 PIN avant de l’installer.
- Sécurisation insuffisante du verre – le verre ou le mécanisme peuvent être endommagés pendant le travail.
- Montage sans essai préalable – vérifiez toujours la fonctionnalité avant de monter le panneau de porte.
- Placement forcé de la pièce : si le mécanisme ne s’insère pas naturellement dans les points de montage, revérifiez la position et l’alignement de la pièce.
Raisons pour lesquelles la pièce est endommagée
- usure normale du mécanisme et du moteur électrique lors d’une utilisation à long terme
- stress accru lorsque l’on entre et sort fréquemment de la fenêtre
- adhérence ou résistance dans le mouvement du verre, ce qui exerce une pression excessive sur le mécanisme
- dommages aux câbles, aux pièces de guidage ou à l’accessoire
- humidité et saleté à l’intérieur de la porte, pouvant nuire au fonctionnement de la pièce
- défaut électrique au niveau de l’alimentation ou du connecteur, pouvant affecter le fonctionnement du moteur électrique
