Description

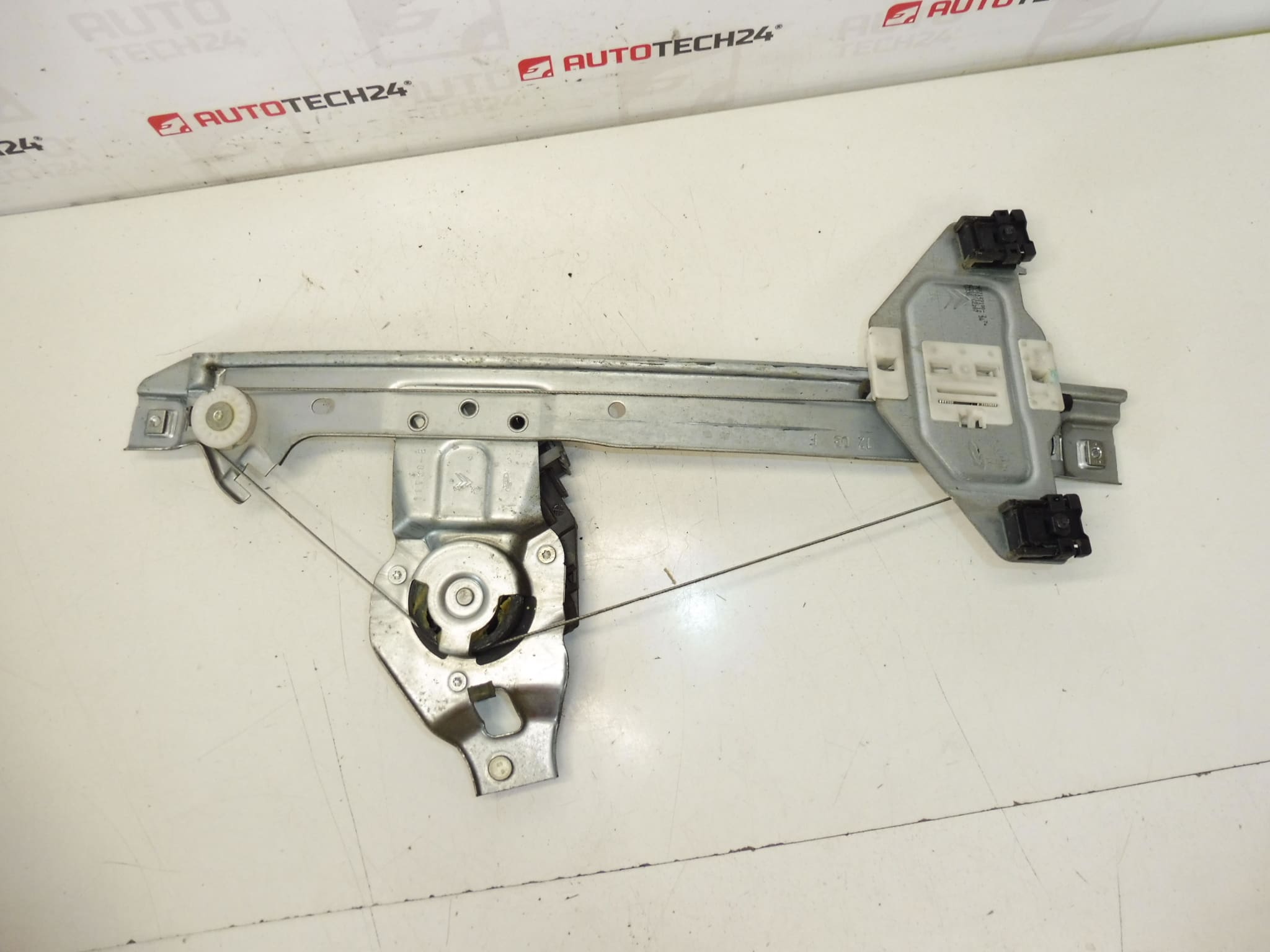

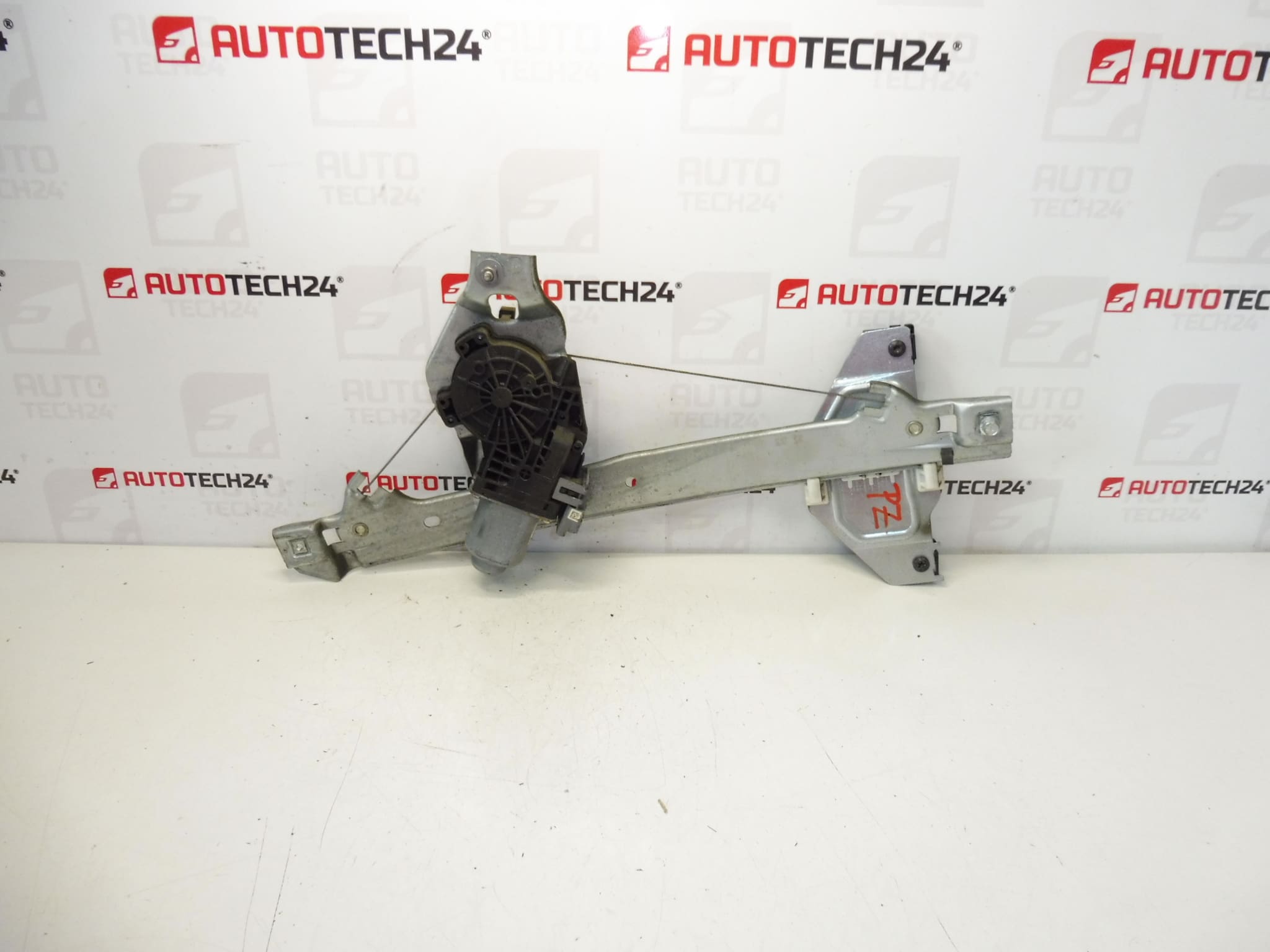

Mécanisme d’abaissement électrique de la lunette arrière droite pour voitures Citroën C3 II A51
Côté – porte derrière le passager
Y compris moteur électrique
6PIN
Description de la pièce
Le mécanisme d’abaissement de vitre utilisé est destiné à la porte arrière droite de la Citroën C3 II A51. La pièce comprend également un moteur électrique, il s’agit donc d’un mécanisme électrique complet prêt à être assemblé après vérification de la conformité avec la pièce d’origine.
Cette pièce automobile convient à la réparation d’un lève-vitre défectueux ou endommagé lorsque la fenêtre ne bouge pas facilement, se bloque, que le mécanisme saute ou que le moteur ne répond pas correctement. Grâce à la désignation 6PIN, il est important de comparer le connecteur et le design avec la pièce existante dans la voiture avant l’installation.
Il est également recherché par numéros de produit, notamment 9224G3 et 9802619280.
Informations techniques
- Fabricant : Stellantis Citroën Peugeot
- Modèle : Citroën C3 II A51
- Autres numéros : 9802619280, 6PIN
Codes produits
- Codes produits : 9224G3, 9802619280
- Modèles : Citroën C3 II, Citroën C3 II A51
Recommandations d’installation
Il s’applique généralement au mécanisme de lève-vitre électrique et la procédure de remplacement exacte peut varier en fonction de la conception spécifique de la porte et de l’équipement de la voiture. Vous trouverez ci-dessous une procédure générale pratique typique pour ce type de pièce.
1) Avant le montage
- Vérifiez si la nouvelle pièce utilisée correspond à la pièce d’origine en termes de forme, de fixation, de position du moteur et de conception du connecteur.
- Comparez notamment la face arrière droite, le nombre de broches du connecteur 6PIN et la disposition générale du mécanisme.
- Vérifiez que le câble, les pièces de guidage, les supports, les points de montage ou le connecteur électrique ne sont pas endommagés.
- Avant l’installation, vérifiez également l’état du verre, des rails de guidage et du câblage de la porte afin que le défaut ne se reproduise pas après le remplacement.
2) Outils et matériels nécessaires
- ensemble régulier d’outils à main
- outils pour retirer en douceur les obturations
- tournevis et jeu de gola
- détergent pour enlever la saleté
- un chiffon ou des serviettes
- gants de travail
3) Procédure d’assemblage étape par étape
- Coupez le contact et sécurisez le véhicule pour qu’il ne bouge pas.
- Démontez le panneau de porte arrière droit afin de ne pas endommager les poignées, les caches et les connecteurs électriques.
- Retirez soigneusement les éléments de protection recouvrant l’intérieur de la porte, le cas échéant.
- Assurez-vous que la vitre est dans une position sûre afin qu’elle ne tombe pas et ne soit pas endommagée lorsque le mécanisme est retiré.
- Débranchez le connecteur électrique du moteur de téléchargement et vérifiez son état, sa propreté et tout signe d’oxydation.
- Libérez la connexion entre la vitre et le mécanisme d’abaissement en fonction de la conception de la voiture.
- Dévissez la fixation du mécanisme d’origine et retirez soigneusement l’ensemble de la zone de la porte.
- Comparez côte à côte l’ancienne et la nouvelle pièce, en particulier les points de montage, le guide du mécanisme et le connecteur 6PIN.
- Insérez le mécanisme de remplacement dans la porte, placez-le dans la bonne position et fixez-le aux points de montage d’origine.
- Branchez le moteur électrique, puis connectez le mécanisme à la vitre et vérifiez que tout s’emboîte sans tension ni croisement.
- Avant l’assemblage final de la porte, testez le mouvement de base de la fenêtre dans toute sa plage de travail.
- Après avoir vérifié le fonctionnement, remettez les éléments de protection et installez le panneau de porte.
-
4) Contrôles post-assemblage et vérification des tests fonctionnels
- Vérifiez que la fenêtre monte et descend facilement.
- Vérifiez le mécanisme pour déceler des bruits inhabituels, des sauts et des bégaiements.
- Vérifiez que la vitre est correctement installée et qu’elle ne s’incline pas lors du déplacement.
- Vérifiez que le connecteur est fermement connecté et que le câblage n’est pas coincé nulle part.
- Après avoir replié la porte, essayez à nouveau la fonction de commande des fenêtres.
5) Les erreurs de montage les plus courantes + comment les éviter
- Changez le côté de la pièce : vérifiez toujours qu’il s’agit du mécanisme arrière droit avant de le monter.
- Ne correspond pas au connecteur – vérifiez la conception 6PIN avant d’installer la pièce dans la porte.
- Assemblage sans vérification des pièces de guidage – des guides sales ou endommagés peuvent provoquer un dysfonctionnement même avec un mécanisme fonctionnel.
- Sécurisation insuffisante de la vitre lors du démontage – la vitre risque de tomber et d’être endommagée.
- Pincement du câblage – vérifiez toujours le câblage lors de la repose du panneau de porte.
Raisons pour lesquelles la pièce est endommagée
- usure du mécanisme lors d’une utilisation prolongée
- surcharge lorsque la vitre reste coincée dans le guide
- dommages aux câbles ou aux pièces de guidage
- intrusion d’humidité dans la zone de la porte et corrosion ultérieure ou dysfonctionnement
- Défaillance du moteur électrique ou de la connexion électrique
- Manipulation imprudente de la fenêtre ou fermeture forcée de la fenêtre dans la mauvaise position de la vitre
