Afficheur – Compte-tours pour véhicules Citroën C4 jusqu’en 2008
Description

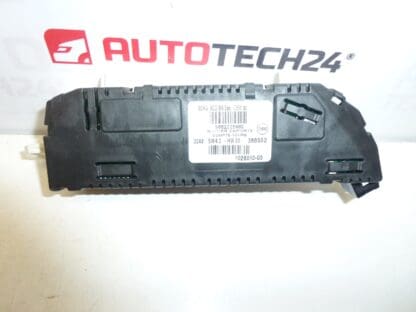

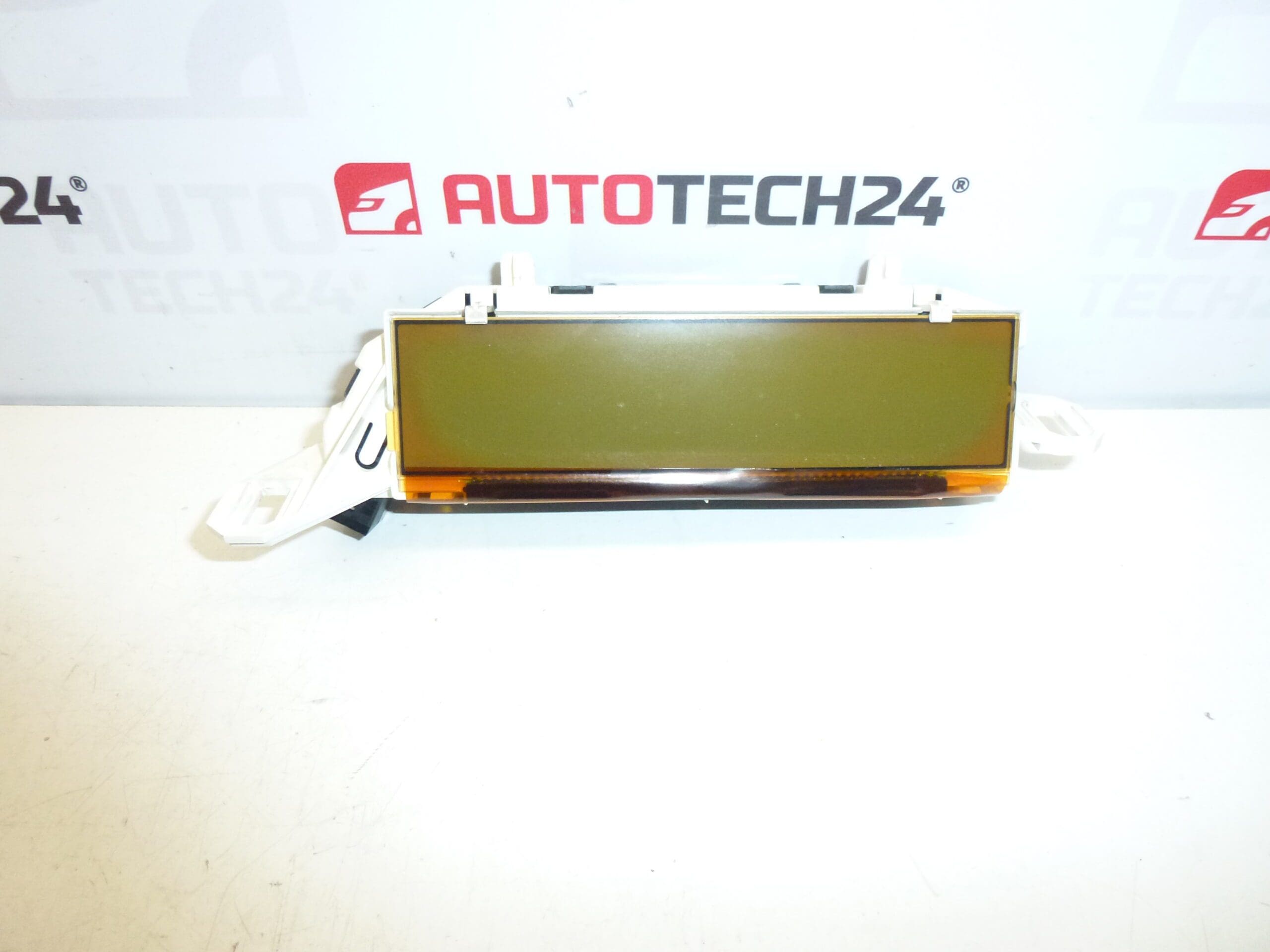

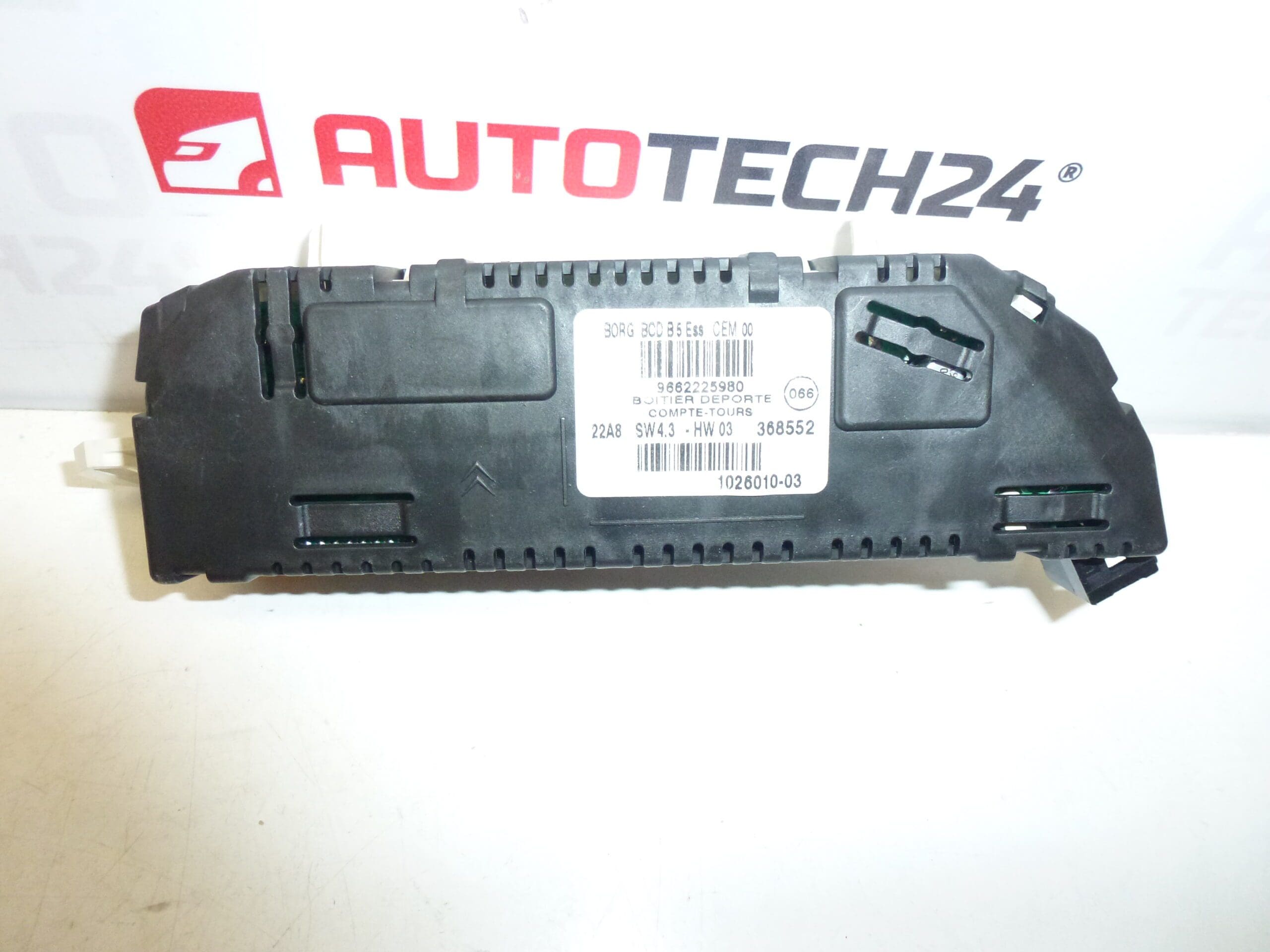

Compteur de tours (afficheur d’otations moteur) conçu pour les Citroën C4 Phase I. Pièce adaptée aux besoins des mécaniciens professionnels et des bricoleurs automobiles, recherchée fréquemment par ses références (9654149280, 6106E1, 6106E0). Conception destinée au remplacement du module d’affichage du tableau de bord afin de restaurer l’affichage du régime moteur et l’éclairage associé.
Fonction
Le compte-tours reçoit le signal impulsionnel du calculateur moteur et affiche le régime moteur (tr/min) au conducteur. Il assure une lecture précise du régime pour les diagnostics de fonctionnement moteur et la conduite. L’afficheur intègre généralement le rétroéclairage du tableau de bord et, selon la version, des segments/LEDs contrôlant la lisibilité à différentes conditions d’éclairage.
Remplacement
1) Déconnecter la batterie avant toute intervention.
2) Retirer les éléments de garniture et les caches du tableau de bord pour accéder au bloc compte-tours.
3) Dévisser les fixations (vis de tableau de bord), faire sortir doucement le combiné instrument et déconnecter les connecteurs électriques.
4) Remplacer l’afficheur par la nouvelle unité, rebrancher les connecteurs et reposer le combiné en respectant l’ordre inverse.
5) Reconnecter la batterie et vérifier le fonctionnement : allumage du rétroéclairage, aiguilles/segments du compte-tours et message d’erreur éventuel au tableau de bord.
Pour un retrait/pose propre, utiliser des outils adaptés, protéger les surfaces plastiques et éviter d’endommager les nappes ou verrous des connecteurs.
Motifs courants de panne
Les défaillances les plus fréquentes proviennent de l’usure interne des composants d’affichage (segments/LEDs), de l’altération du rétroéclairage, de condensations ou infiltrations d’humidité, de corrosion des broches de connecteur, ou d’impulsions de tension/surtensions affectant l’électronique. Les symptômes typiques sont l’extinction partielle ou totale de l’afficheur, des segments manquants, ou des affichages erratiques.
Informations techniques
- Fabricant: Stellantis
- Modèle: Citroën C4 (Phase I) — jusqu’en 2008
- Codes produit: 9654149280, 6106E1, 6106E0, NFP
- Autres numéros: 6106, 61060, 6106E1, 9654149280, 96605691XT
Conseils de montage
Monter l’unité dans un environnement propre et sec. Toujours couper l’alimentation en déconnectant la batterie avant toute manipulation électrique. Vérifier l’état des broches et nettoyez-les si nécessaire avant le branchement. Après montage, contrôler l’ensemble des voyants du tableau de bord et effectuer un test routier pour confirmer la stabilité de l’affichage. Si des messages d’erreur persistent, vérifier les liaisons au calculateur moteur et les fusibles associés.
Remarques pour la recherche et la compatibilité
Pièce souvent recherchée par ses références (9654149280, 6106E1). Vérifier la correspondance des références avec le numéro inscrit sur l’ancienne pièce et la version du tableau de bord du véhicule avant la commande pour garantir la compatibilité.
