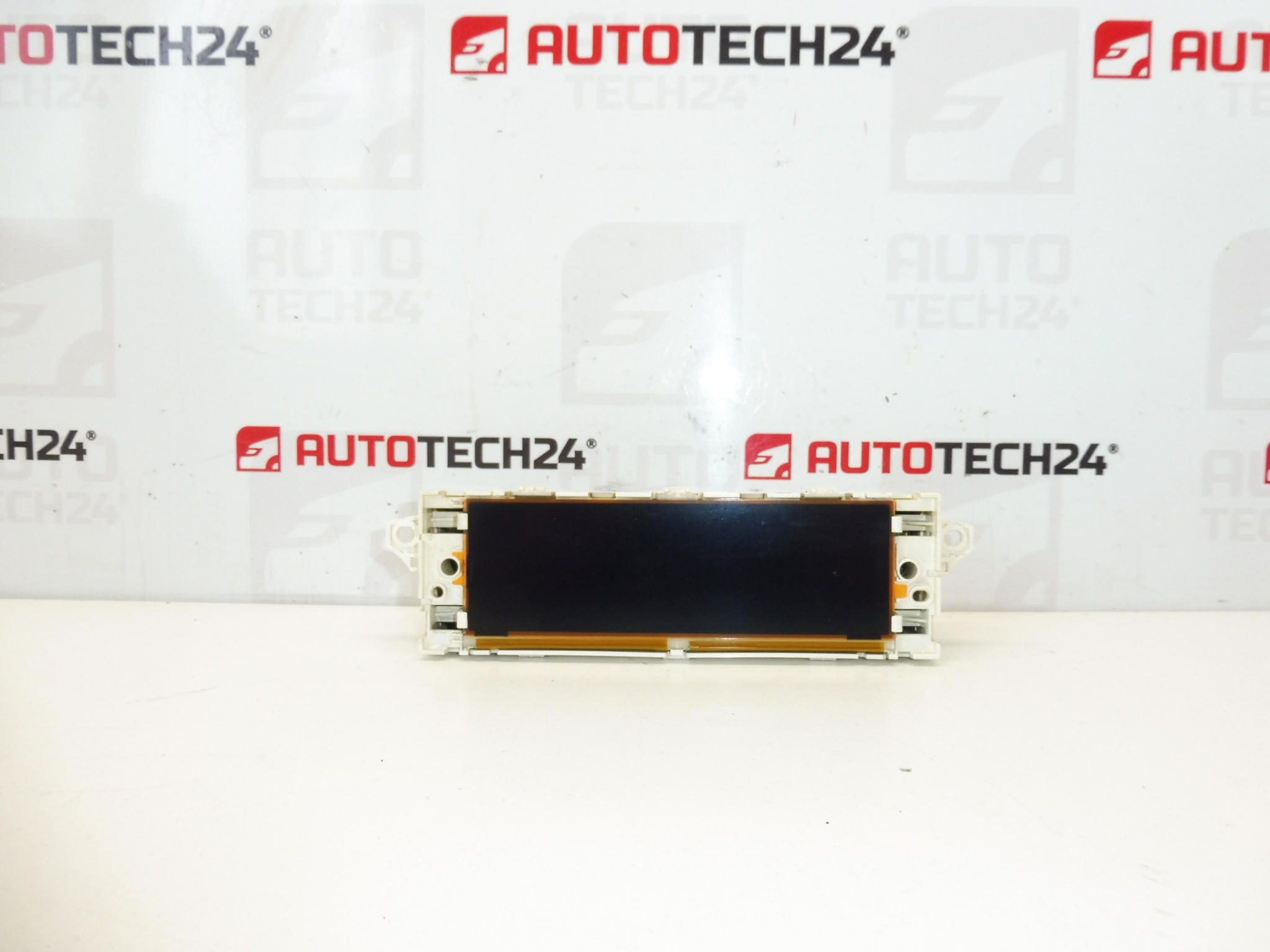

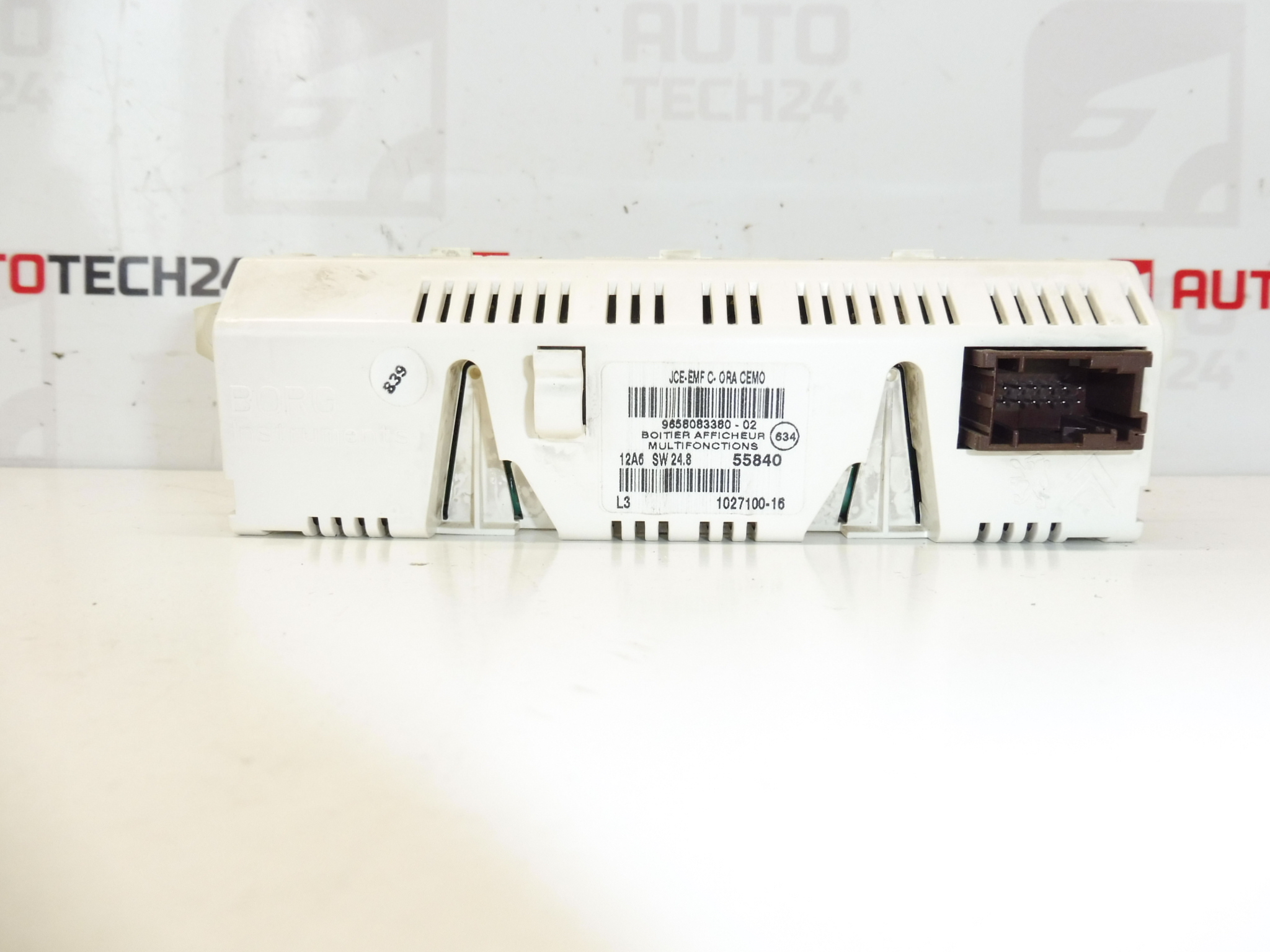

Afficheur radio calculateur Citroën Peugeot 9658083380

Description

Afficheur radio et ordinateur pour voitures Citroën et PEUGEOT
Cet écran devra peut-être ajouter des diagnostics à la voiture pour activer des fonctions individuelles
Il s’agit d’une Citroën C8 2007

Description de la pièce

Afficheur radio et ordinateur de bord d’occasion pour voiture Citroën/Peugeot, convient en remplacement d’un afficheur non fonctionnel, fissuré ou illisible. Il s’agit d’une pièce d’une Citroën C8 (2007). Il est courant pour ce type d’affichage qu’après l’installation, une activation/chargement des fonctions de diagnostic puisse être nécessaire pour que tous les éléments affichés s’allument et fonctionnent correctement.

Informations techniques

• Fabricant : Stellantis
• Modèle : Citroën/Peugeot (modèles spécifiques : non précisé)
• Autres numéros : 9658083380-02, 9821852480, 659330, 659331

Codes produits

• Codes produits : 9658083380, 9658083380-02, 9821852480, 659330, 659331

Recommandations d’installation

Attention : Après l’installation, cet écran peut nécessiter un réglage/activation par diagnostic pour activer des fonctions individuelles (en fonction de l’équipement et de la configuration de la voiture).

1) Avant montage (vérifications)

• Comparez les numéros de produit (en particulier 9658083380 et les autres numéros répertoriés) avec l’ancienne pièce.
• Vérifiez les connecteurs (forme, nombre de broches, verrous) et s’ils sont cassés.
• Vérifiez visuellement l’état : fissures dans le couvercle, dommages à l’écran, oxydation des broches, signes d’humidité.
• Si les fluctuations de luminosité/de segment étaient à l’origine du problème, pensez à vérifier le câblage et les connecteurs pour éviter que le problème ne se reproduise.

2) Outils et matériels nécessaires (en général)

• Un ensemble d’outils manuels courants (tournevis, embouts selon conception)
• Pied de biche en plastique pour démonter les pièces intérieures
• Nettoyant pour contacts électriques (si nécessaire)
• Diagnostic pour un éventuel chargement/activation des fonctions (si nécessaire)

3) Procédure d’assemblage étape par étape (typique pour ce type de pièce)

1. Coupez le contact et attendez que les composants électroniques de la voiture se mettent en veille.
2. Pour plus de sécurité, débranchez la batterie (afin de minimiser les risques de courts-circuits et d’erreurs dans l’électronique).
3. Retirez les caches/panneaux du tableau de bord environnants pour accéder à l’écran (utilisez un levier en plastique).
4. Dévissez l’écran (vis/loquets selon le modèle).
5. Retirez délicatement l’écran de son emplacement.
6. Débranchez le(s) connecteur(s) : déverrouillez d’abord le verrou du connecteur, ne tirez pas sur le câblage.
7. Comparez à nouveau l’ancienne et la nouvelle pièce (numéros, connecteurs, montage).
8. Connectez le(s) connecteur(s) au nouvel écran et vérifiez que l’enclenchement/le verrouillage est correct.
9. Remettez l’écran en place et fixez-le de la manière originale.
10. Réinstallez les capots/panneaux retirés.
11. Connectez la batterie.
12. Mettez le contact et vérifiez le fonctionnement de l’écran ; si certaines fonctions manquent, effectuez les réglages nécessaires avec les diagnostics.

• 4) Contrôles post-assemblage et vérification des tests

  • Vérifiez la lisibilité, le rétroéclairage et la stabilité de l’affichage (pas de perte en cas de léger mouvement du câble).
  • Vérifiez que les informations attendues sont affichées et que les commandes radio/système embarqué répondent bien.
  • Si certaines fonctions ne sont pas affichées ou ne sont pas actives, des paramètres de diagnostic en fonction de la configuration de la voiture sont généralement nécessaires.

  5) Les erreurs d’assemblage les plus courantes + comment les éviter

  • Confusion par l’apparence au lieu du numéro de pièce → comparez toujours les numéros de produits en priorité.
  • Endommagement du connecteur en le tirant sans le déverrouiller → déverrouillez toujours le loquet et tirez tout droit.
  • Assemblage sans débrancher la batterie → peut provoquer des erreurs électriques ; il est plus sûr de débrancher la batterie.
  • Paramétrage non effectué par diagnostic → certaines fonctions peuvent ne pas être actives ; attendez-vous à une option de téléchargement/configuration.

  Raisons pour lesquelles la pièce est endommagée

  • Vieillissement du rétroéclairage et de l’électronique (faible luminosité, pannes de segments, illisibilité).
  • Stress thermique à l’intérieur (chaleur en été, gel en hiver) entraînant des joints fissurés.
  • Humidité et oxydation ultérieure des contacts/connecteurs.
  • Dommages mécaniques lors du démontage des pièces embarquées ou d’une manipulation imprudente.
  • Défaut de câblage ou de connecteur provoquant des fluctuations de puissance et des problèmes d’affichage ultérieurs.
