Description

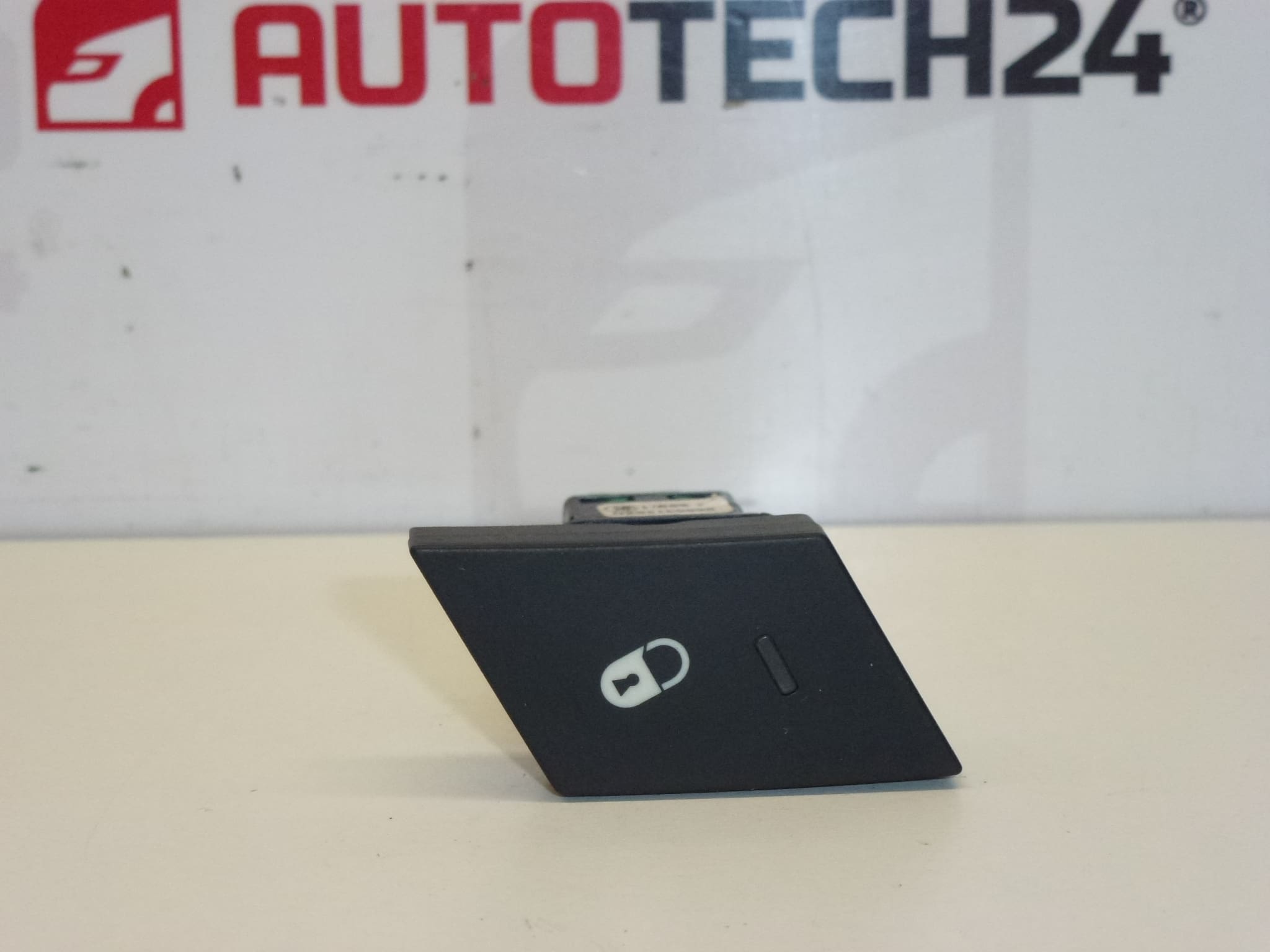

Boîtier de verrouillage central CITROËN PEUGEOT. Convient pour Citroën C4 Picasso et Grand C4 Picasso jusqu’en 2013.
Boîtier de commande du verrouillage central destiné aux véhicules du groupe Stellantis (Citroën / Peugeot). Ce module assure le pilotage des moteurs de serrure et la gestion des commandes d’ouverture/fermeture depuis les télécommandes, la commande intérieure et les poignées de porte. Référence recherchée par les professionnels et les bricoleurs sous les codes 96553146ZD ou 6554XZ, il remplace l’élément défaillant pour retrouver un verrouillage fiable et sécurisé.
Fonctionnalité : Le boîtier reçoit les signaux des commandes (télécommande, interrupteur intérieur, clé mécanique), distribue l’alimentation vers les actuateurs de verrouillage et communique avec l’électronique carrosserie du véhicule pour synchroniser l’état des portes. Un boîtier défaillant peut provoquer un mauvais verrouillage, des verrous qui restent bloqués ou des interruptions intermittentes du système centralisé.
Remplacement et intervention : Le remplacement se fait généralement en quelques étapes simples mais demande de la méthode. Déposez les garnitures intérieures nécessaires pour accéder à l’unité, débranchez les connecteurs électriques en vérifiant l’absence de corrosion, retirez le boîtier et installez la pièce neuve en sens inverse. Testez le fonctionnement avant le remontage complet. Selon l’accès, prévoir 0,5 à 2 heures selon l’expérience et les outillages disponibles. Outils recommandés : jeu d’embouts, tournevis, multimètre pour vérifications électriques et nettoyant contacts si nécessaire.
Durée de vie et causes de panne : Ces modules peuvent tenir plusieurs années mais sont sensibles à l’humidité, à la corrosion des connecteurs, aux surtensions électriques et aux infiltrations d’eau via les ouvrants. L’usure mécanique des contacts ou des composants internes peut aussi provoquer des défauts intermittents. Dans certains cas, le problème apparent de verrouillage provient d’un moteur d’actuateur défectueux ou d’un fusible/relai défectueux plutôt que du boîtier lui-même.
Informations techniques
- Fabricant: Stellantis (Citroën / Peugeot)
- Modèle: Citroën C4 Picasso, Grand C4 Picasso (jusqu’en 2013)
- Codes produit: 96553146ZD, 6554XZ
- Autres numéros: 6554XZ | 96553146ZD
Recommandations de montage
- Couper l’alimentation : Déconnecter la batterie avant toute intervention.
- Travailler au sec et propre : Eviter l’humidité et nettoyer les contacts avant remontage.
- Vérifier les connexions : Contrôler l’état des broches et des cosses, remplacer si corrodées.
- Tester avant remontage complet : Vérifier l’ouverture/fermeture de toutes les portes avec la nouvelle unité installée.
- Utiliser un multimètre : Contrôler l’alimentation et les masses en cas de défaut persistant.
Raison la plus courante de panne
La cause la plus fréquente est l’infiltration d’eau ou l’humidité provoquant corrosion et court-circuits sur les connecteurs ou le circuit imprimé interne. D’autres causes communes : surtensions, usure des composants internes, dommages mécaniques lors d’un démontage imprudent, ou défaillance des actionneurs de serrure entraînant une surcharge du boîtier.
Montage et codage – Important
- L’unité est d’occasion et est « appairée » au véhicule d’origine (VIN/PIN/clé).
- Options de mise en service :
- 1) Clonage des données de l’ancienne unité (EEPROM/Flash) – après clonage, l’unité est plug and play.
- 2) Virginisation puis initialisation/télécodage via DiagBox (ou en ligne) + adaptation des clés.
- Recommandé d’être réalisé par un technicien équipé de l’outillage de service PSA (DiagBox/Lexia/PP2000).
- Avant toute dépose/pose, déconnectez toujours la batterie et respectez la procédure du constructeur pour éviter d’endommager l’unité.
